108 Terminale MobileView Machine MT750
Pubblicazione 2727-QS003E-MU-P

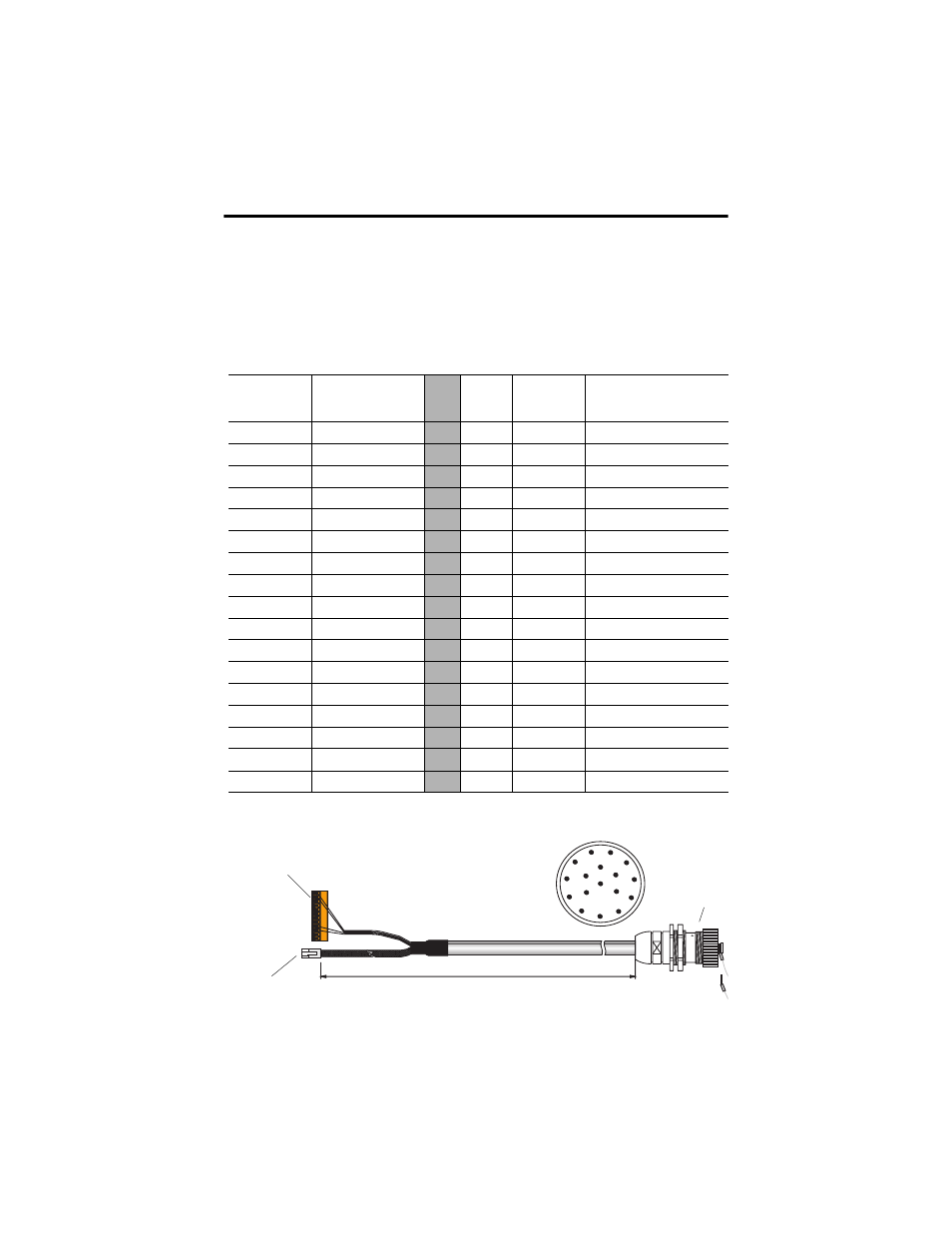

Cavo scatola di giunzione MobileView
Il cavo della scatola di giunzione per MobileView (2727-MREX1) collega la scatola
di giunzione al connettore circolare sulla parete della custodia. La lunghezza del
cavo è di 2 metri. Quando il terminale MobileView non è collegato alla scatola di
giunzione, il tappo di protezione protegge il connettore a 17 pin.
* Solo per collegamento con terminali MobileView Guard G750.
K1, Num. pin
jack 17 pin
Colore cavo scatola
di giunzione
MobileView
K2,
RJ-45 a
8 pin
K3,
morsettiera
a 12 pin
Descrizione
segnale
1 rosa -->> - 1 24V cc
2 nero -->> - 2 GND_IN
3 verde-marrone -->> - 3 E-Stop, circuito 1, positivo *
4 bianco-verde -->> - 4 E-Stop, circuito 1, negativo *
5 grigio-rosa -->> - 5 E-Stop, circuito 2, positivo *
6 rosso-blu -->> - 6 E-Stop, circuito 2, negativo *
7 marrone -->> - 7 Interr. di abil., circ. 1, pos. *
8 giallo -->> - 8 Interr. di abil., circ. 1, neg.*
12 verde -->> - 9 Interr. di abil., circ. 2, pos. *
17 grigio -->> - 10 Interr. di abil., circ. 2, neg.*
9 - -->> - - Non usato
10 - -->> - 12 Non usato
11 viola -->> - 11 Non usato
13 blu -->> 1 - TD+ (trasmissione)
14 bianco -->> 2 - TD- (trasmissione)
15 arancione -->> 3 - RD+ (ricezione)
16 rosso -->> 6 - RD- (ricezione)
1
2
3
4
5
6
7
8
9
10
11
12
13
14 15
16
17
K3, connettore a
12 pin per
morsettiera X1
sulla scatola di
giunzione
K2, jack RJ-45 a 8 pin
(Ethernet) per S1 sulla
scatola di giunzione
K1, jack circolare a 17 pin
vista lato connettore
Coperchio
parapolvere
K1, jack circolare a 17 pin
che si monta sulla custodia
2 metri
