72 Kinetix 2000 分流模块
出版物 2093-IN002A-MU-P - 2006 年 12 月
确定安装顺序
按照下列顺序安装模块,如图所示。

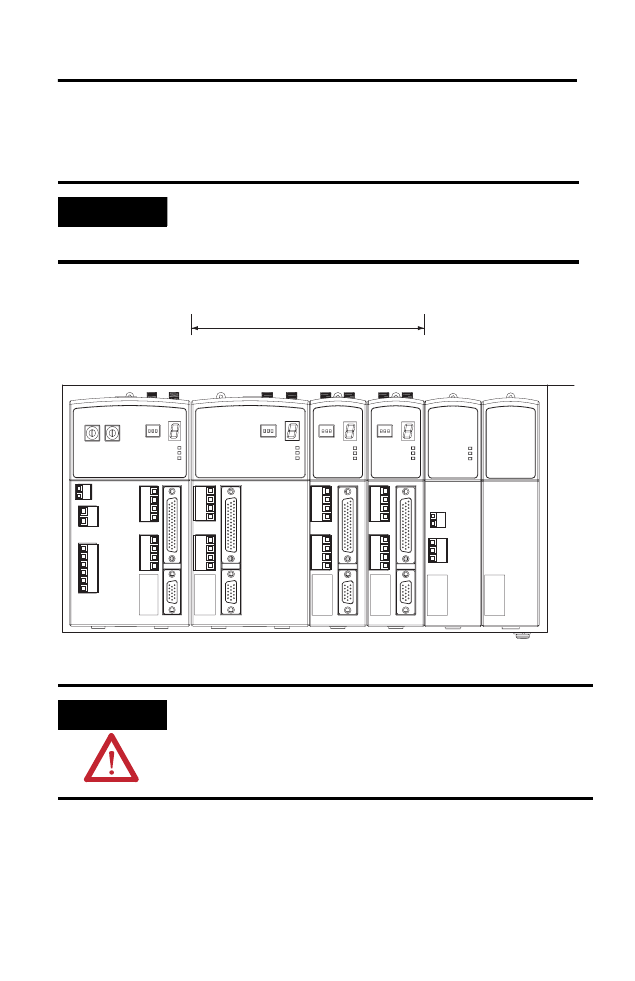

模块安装顺序
重要事项
请将分流模块安装在所有轴模块 (IAM 或 AM) 的右侧。不过,八
轴电源导轨 (2093-PRS8S) 要求将分流模块安装在最右边的插槽
中。
警告
为了避免因电击造成人员伤害,请在电源导轨的所有空插槽中放
入填槽模块 ( 目录号 2093-PRF)。
如果电源导轨中有一个插槽未占用, Kinetix 2000 系统将被禁用,
但将继续向电源导轨输送控制交流电。
电源利用率或电流等级
最低
集成轴模块
2093-AC05-MP5
轴模块
2093-AM01
轴模块
2093-AMP2
轴模块
2093-AMP2
分流模块
2093-ASP06
填槽模块
2093-PRF
图中所示为七轴电源导轨模块 2093-PRS7。
最高
