42 Módulo de derivación Kinetix 2000
Publicación 2093-IN002A-
MU-P – Diciembre 2006
Datos del conector del módulo de derivación
La configuración predeterminada del módulo de derivación es la resistencia de
derivación interna (15 ohmios, 50 W). Los puentes vienen instalados de fábrica, del
TS-1 al TS-2, y del RC-1 al RC-2, para que esta sea la selección predeterminada.
Los conectores del módulo de derivación se suministran con conectores de
cableado extraíbles.

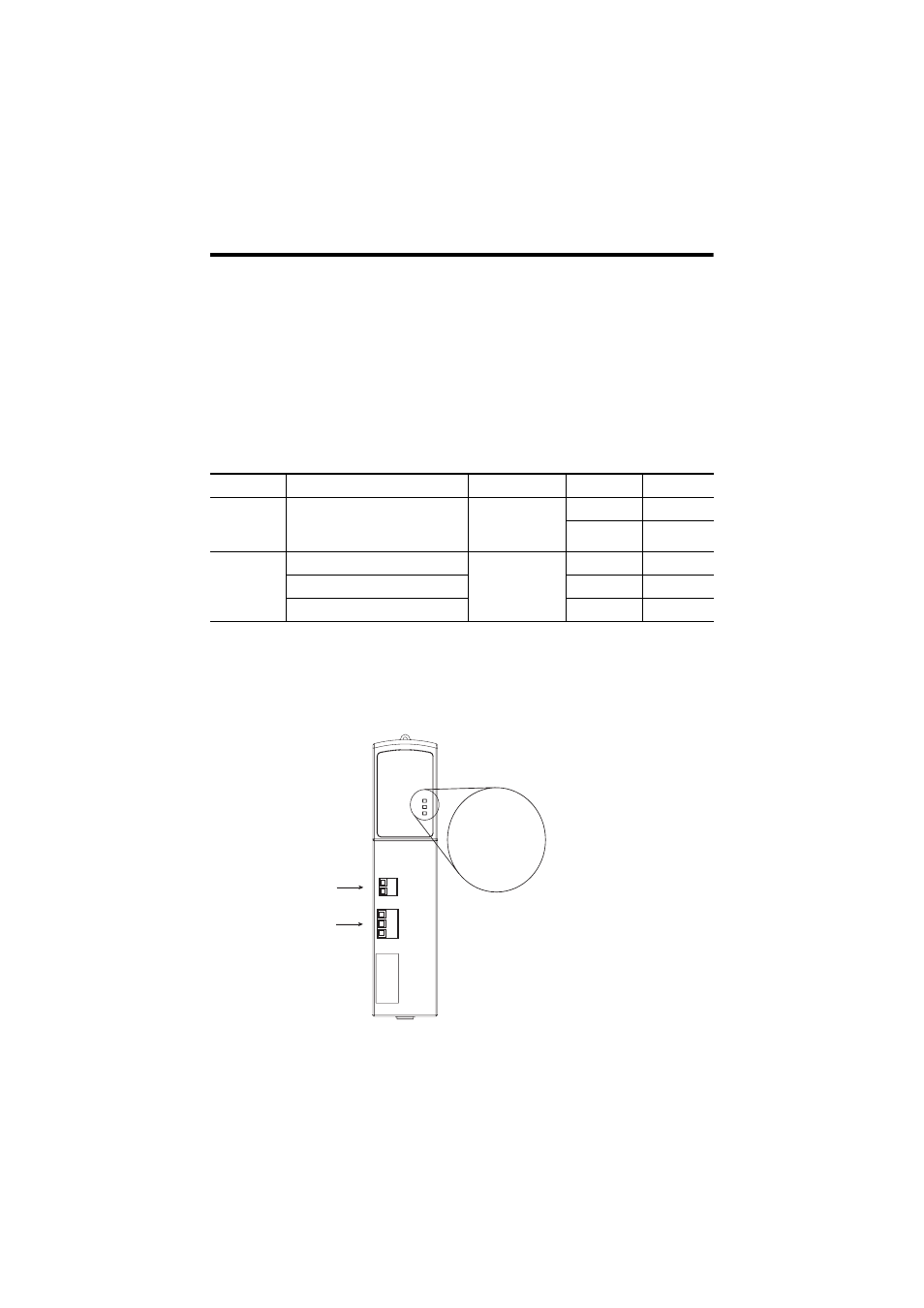

Conectores y configuración de pines del módulo de derivación
Conectores e indicadores del módulo de derivación
Designador Descripción
Conector
Pin
Señal
TS
Conexiones del interruptor térmico
del módulo de derivación pasiva
externa
Envolvente del
conector de dos
posiciones
1
TS1
(1)
(1)
Un puente instalado de fábrica entre estos pines TS permite seleccionar el interruptor térmico interno.
2 TS2
RC
Conexión de resistencia externa
Envolvente de
conector de tres
posiciones
1
DC+
Conexión de derivación interna
2
Conexión del colector externo
3
COL
(2)
(2)
Un puente instalado de fábrica entre estos pines RC permite seleccionar la resistencia de derivación interna.
DC+
INT
COL
TS1
TS2
Módulo de derivación, vista frontal
(2093-ASP06)
Termostato externo
Conector (TS)
Resistencia de derivación externa
Conector (RC)
Indicador LED de
fallo de la
alimentación eléctrica
Indicador LED de
fallo por
sobrecalentamiento
Indicador LED de
estado del bus
