34 Modulo shunt Kinetix 2000
Pubblicazione 2093-IN002A-
MU-P – Dicembre 2006
Dati del connettore del modulo shunt
La resistenza interna dello shunt (15 Ohm, 50 W) è l’impostazione predefinita per il
modulo shunt. I ponticelli sono installati in fabbrica da TS-1 a TS-2 e da RC-1 a RC-2
per questa impostazione predefinita.
I connettori sul modulo shunt sono alimentati con connettori di cablaggio
rimovibili.
Connettori e pin del modulo shunt
Connettori e indicatori del modulo shunt
Designatore Descrizione
Connettore
Pin
Segnale
TS Collegamenti
interruttore
termico
modulo shunt passivo esterno
Alloggiamento
connettore
a due posizioni
1
TS1
(1)
(1)
Il ponticello è installato in fabbrica fra questi due pin TS per selezionare l’interruttore termico interno.
2 TS2
RC
Collegamento resistenza esterna
Alloggiamento
connettore
a tre posizioni
1
DC+
Collegamento shunt interno
2
Collegamento collettore esterno
3
COL
(2)
(2)
Il ponticello è installato in fabbrica fra questi due pin RC per selezionare la resistenza shunt interna.
DC+
INT
COL
TS1
TS2

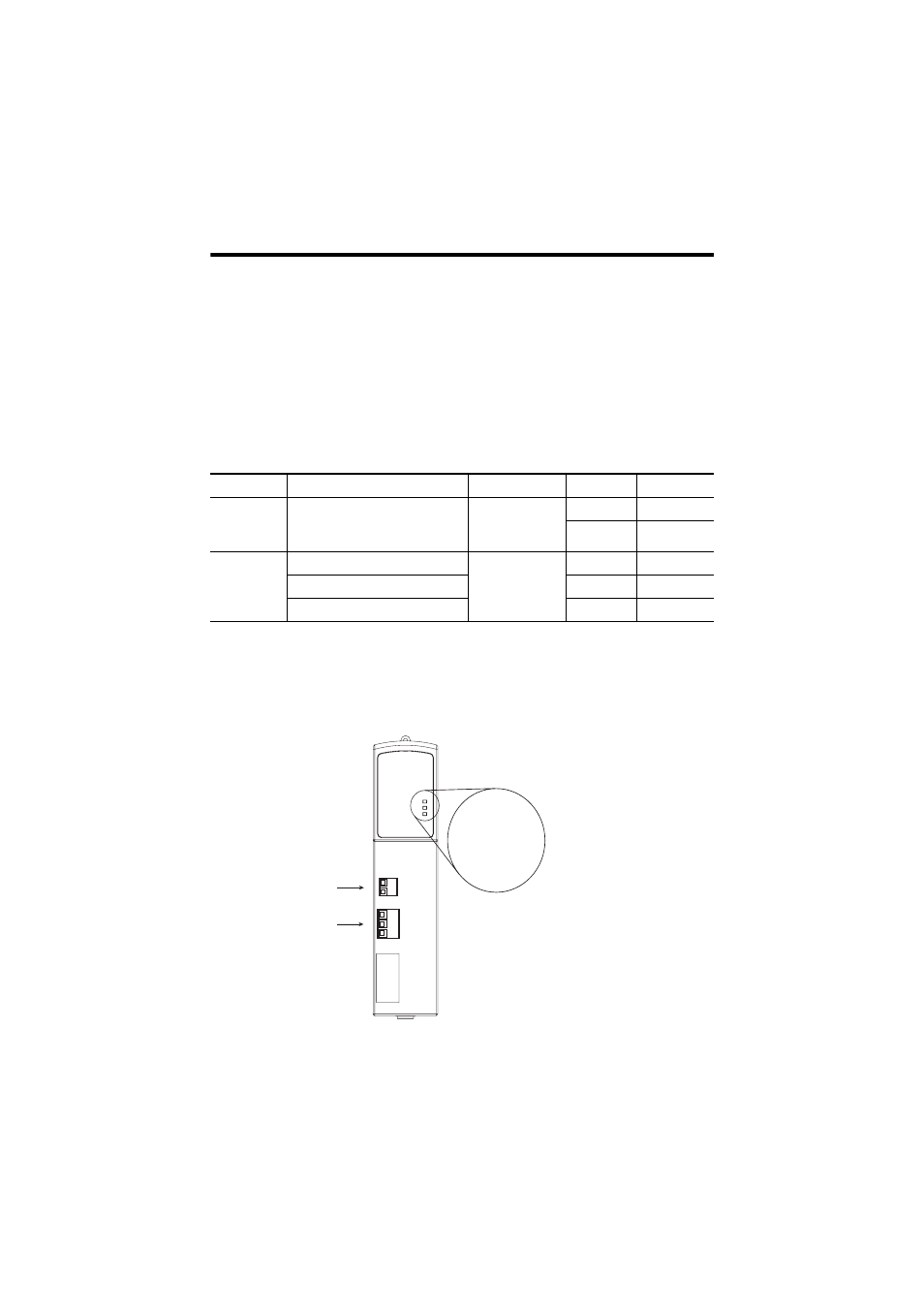

Modulo shunt, vista frontale
(2093-ASP06)
Termostato esterno
(TS) Connettore
Resistenza shunt esterna
(RC) Connettore
LED di guasto
alimentazione
LED di
surriscaldamento
LED stato bus
