16 Module résistance de freinage pour Kinetix 2000
Publication 2093-IN002A-
MU-P – Décembre 2006
Connexions du module résistance de freinage
La résistance de freinage interne (15 ohms, 50 W) est la configuration par défaut du
module résistance de freinage. Pour cette configuration par défaut, les cavaliers sont
montés en usine de TS-1 à TS-2 et de RC-1 à RC-2.
Les connecteurs du module résistance de freinage sont fournis avec des borniers
débrochables.
Connecteurs et brochage des modules résistance de freinage
Connecteurs et voyants du module résistance de freinage
Repère Description
Connecteur Broche Signal
TS
Connexions du thermostat du module
résistance de freinage passive
externe
Connecteur
débrochable à
deux positions
1
TS1
(1)
(1)
Le cavalier est monté en usine entre ces broches TS pour sélectionner le thermostat interne.
RC
Connexion de la résistance externe
Connecteur
débrochable à
trois positions
1
DC+
Connexion de la résistance de
freinage interne
2 INT
Connexion du collecteur externe
3
COL
(2)
(2)
Le cavalier est monté en usine entre ces broches RC pour sélectionner la résistance de freinage interne.
DC+
INT
COL
TS1
TS2

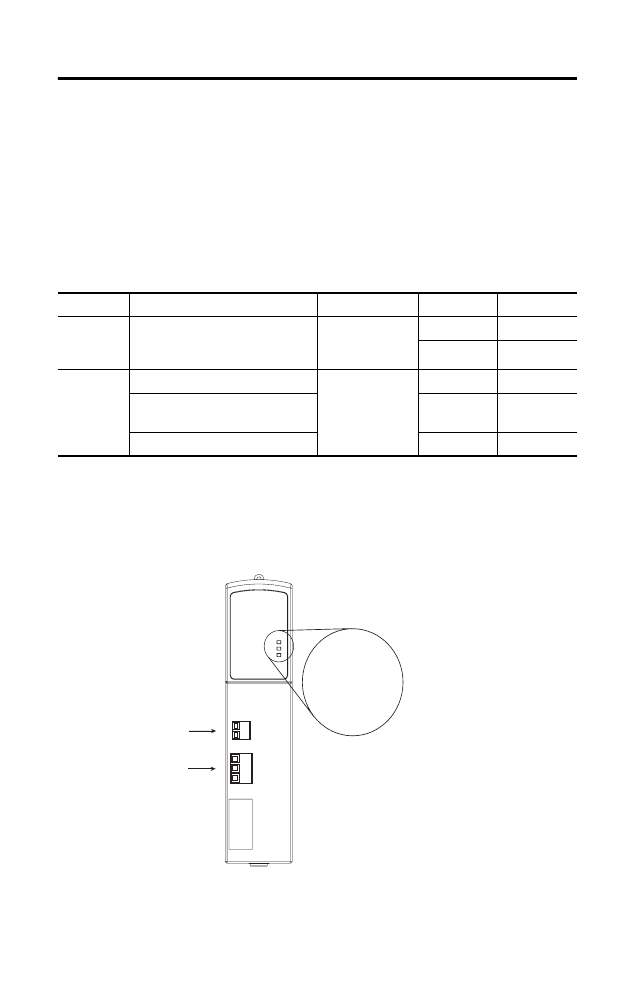

Module résistance de freinage, vu de face
(2093-ASP06)
Connecteur
du thermostat externe (TS)
Connecteur
de la résistance de freinage
externe (RC)
Voyant de défaut
d‘alim.
Voyant d‘indication
de temp. excessive
Voyant d’état du
bus
