Modulo shunt Kinetix 2000
33
Pubblicazione 2093-IN002A-
MU-P – Dicembre 2006
Montare il modulo shunt
Seguire la seguente procedura per montare un modulo shunt Kinetix 2000 sulla
linea di alimentazione.
1. Allineare la vite di bloccaggio del modulo con lo slot corrispondente sulla
linea di alimentazione.
2. Spingere il modulo in avanti, facendo forza sui bordi superiore e inferiore
del frontalino.
Il modulo si trova nella posizione corretta quando la clip di bloccaggio scatta
in posizione nella parte inferiore della linea di alimentazione e la borchia
della vite di blocco è allineata alla parte superiore della linea di
alimentazione.
3. Serrare la vite di montaggio a 0,7 Nm (6 lb-in).
IMPORTANTE
Il modulo shunt si monta alla destra dell’ultimo modulo AM, ad eccezione
della linea di alimentazione 2093-PRS8S che richiede il montaggio del
modulo nell’ultimo slot.
Non montare il modulo shunt su una linea di alimentazione con modulo
inseguitore IAM in un’applicazione a bus comune. L’inseguitore IAM
disabiliterà il modulo shunt esterno o montato sulla guida.
ATTENZIONE
Per evitare di danneggiare i pin posti sulla parte posteriore di ciascun
modulo e per assicurarsi che i pin del modulo combacino correttamente con
la linea di alimentazione, installare i moduli come indicato in basso.
La linea di alimentazione deve essere montata con i connettori in posizione
sollevata o verticale rispetto al quadro. Tale condizione consente un
raffreddamento corretto dei moduli. Non montare i moduli se la linea di
alimentazione non è entro 3° rispetto alla verticale.

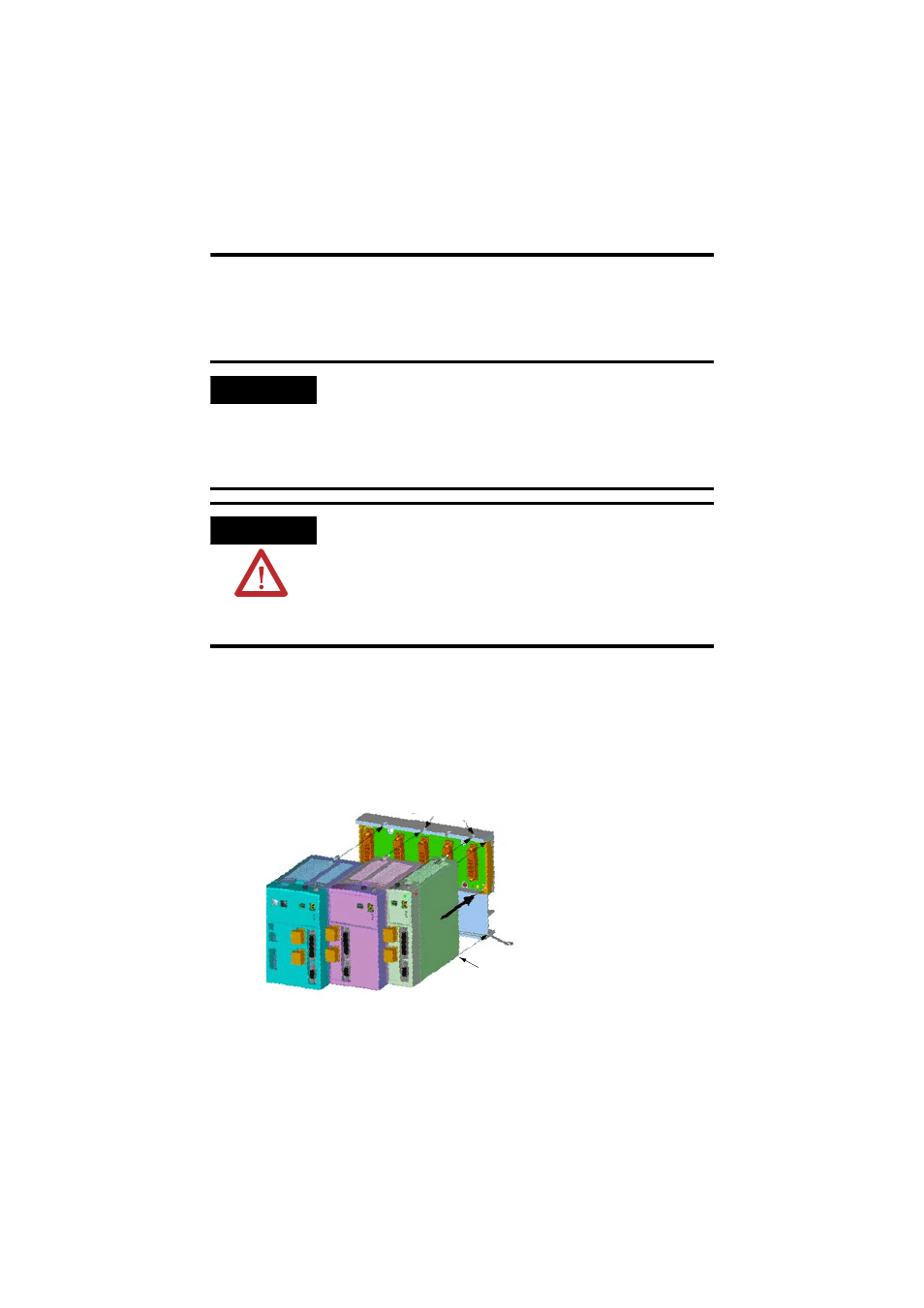

Vista frontale superiore di un
modulo AM ad ampiezza doppia
(2093-AM0x) e modulo AM ad
ampiezza singola (2093-AMPx)
Viti di bloccaggio
Vista frontale
superiore del modulo
IAM
(2093-AC05-MPx)
Le clip di bloccaggio sulla
parte inferiore del modulo
non sono visibili.
Modulo shunt (2093-ASP06) e copri slot
(2093-PRF) non mostrati.
