Détermination de l’ordre de montage – Rockwell Automation 2093-ASP06 Kinetix 2000 Shunt Module Installation Instructions User Manual
Page 14

14 Module résistance de freinage pour Kinetix 2000
Publication 2093-IN002A-
MU-P – Décembre 2006

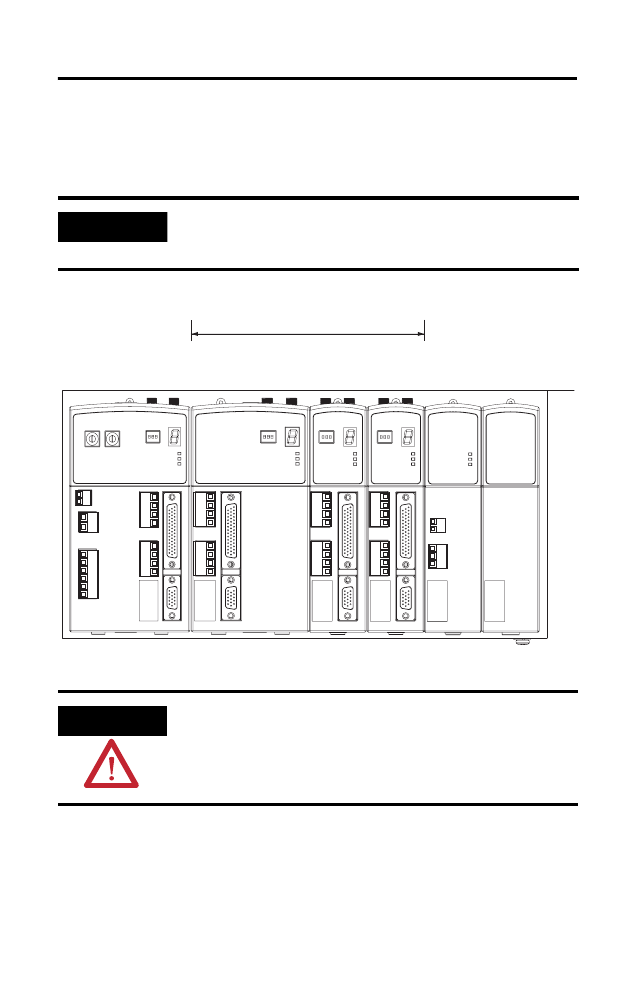

Détermination de l’ordre de montage
Montez un module résistance de freinage dans l’ordre décrit ci-après, et comme le
montre la figure.
Ordre de montage des modules
IMPORTANT
Montez le module résistance de freinage à droite de tout module d’axe (IAM ou
AM). Toutefois, avec le rail d’alimentation à huit axes (2093-PRS8S), le module
résistance doit être monté dans l’emplacement le plus à droite.
AVERTISSEMENT
P
our éviter tout risque d’électrocution, placez un cache d’emplacement
(référence 2093-PRF) dans chaque emplacement vide du rail d’alimentation.
Tout emplacement inoccupé sur le rail d’alimentation désactive le système
Kinetix 2000, mais le rail d’alimentation reste alimenté.
consommation ou ampérage
Le/la plus faible
Module d’axe
intégré
2093-AC05-MP5
Module
d’axe
2093-AM01
Module
d’axe
2093-AMP2
Module
d’axe
2093-AMP2
Module
résistance
de freinage
2093-ASP06
Cache
d’emplacement
2093-PRF
Rail d’alimentation à sept axes 2093-PRS7 représenté.
Le/la plus fort(e)
