シャントモジュールの取付け – Rockwell Automation 2093-ASP06 Kinetix 2000 Shunt Module Installation Instructions User Manual
Page 65

Kinetix 2000
シャントモジュール
65
Pub. No. 2093-IN002A-
MU-P - December 2006
シャントモジュールの取付け
以下の手順に従って、パワーレールに Kinetix 2000 シャントモジュールを取付け
てください。
1. モジュールの固定ねじをパワーレールの対応するスロットに合わせます。
2. フロントカバーの上面と底面に力を加えながら、モジュールをまっすぐ押
します。
固定クリップをカチッと音がするまでパワーレールの底面にはめ込み、固
定ねじの突起部分がパワーレールの上面と同じ高さになると、モジュール
は完全に取付けられていることになります。
3. 取付ねじを 0.7Nm のトルクで締め付けます。
重要
シャントモジュールは最後の軸モジュールの右側に取付けます
が、
2093-PRS8S
パワーレールの場合は、最後のスロットに
取付ける必要があります。
コモン・バス・アプリケーションの場合は、シャントモジュー
ルに続けて一体型従軸モジュールをパワーレールに取付けない
でください。続けて一体型従軸モジュールを取付けると、外部
またはレールに取付けられたシャントモジュールは無効になり
ます。
注意
各モジュールの後面に取付けられたピンが損傷するのを防ぐた
めに、モジュールピンとパワーレールが正しく対応するよう
に、以下に示すようにモジュールを確実に取付けてください。
パワーレールはコネクタをパネルに対して、直立または垂直方
向にした状態で取付ける必要があります。これはモジュールを
適切に冷却するためです。パワーレールの垂直度が
3
°
以内
でない場合は、モジュールを取付けないでください。
2
倍幅の軸モジュール(
2093-AM0x
)と、
1
倍幅の軸モジュール(
2093-AMPx
)の

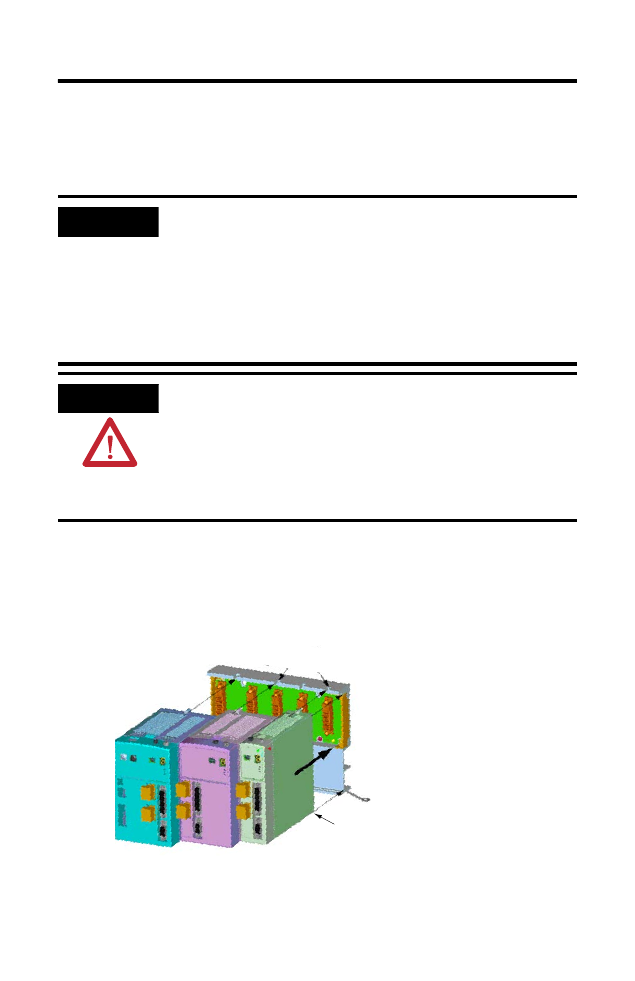

前面図
固定ねじ
一体型軸モジュール(
IAM
)
(
2093-AC05-MPx
)の前面図
モジュール底面の固定クリップは見えません。
シャントモジュール
(
2093-ASP06
)とスロッ
トフィラー(
2093-PRF
)
は、示されていません。
