58 Kinetix 2000 션트 모듈
Publication 2093-IN002A-MU-P - 2006.12

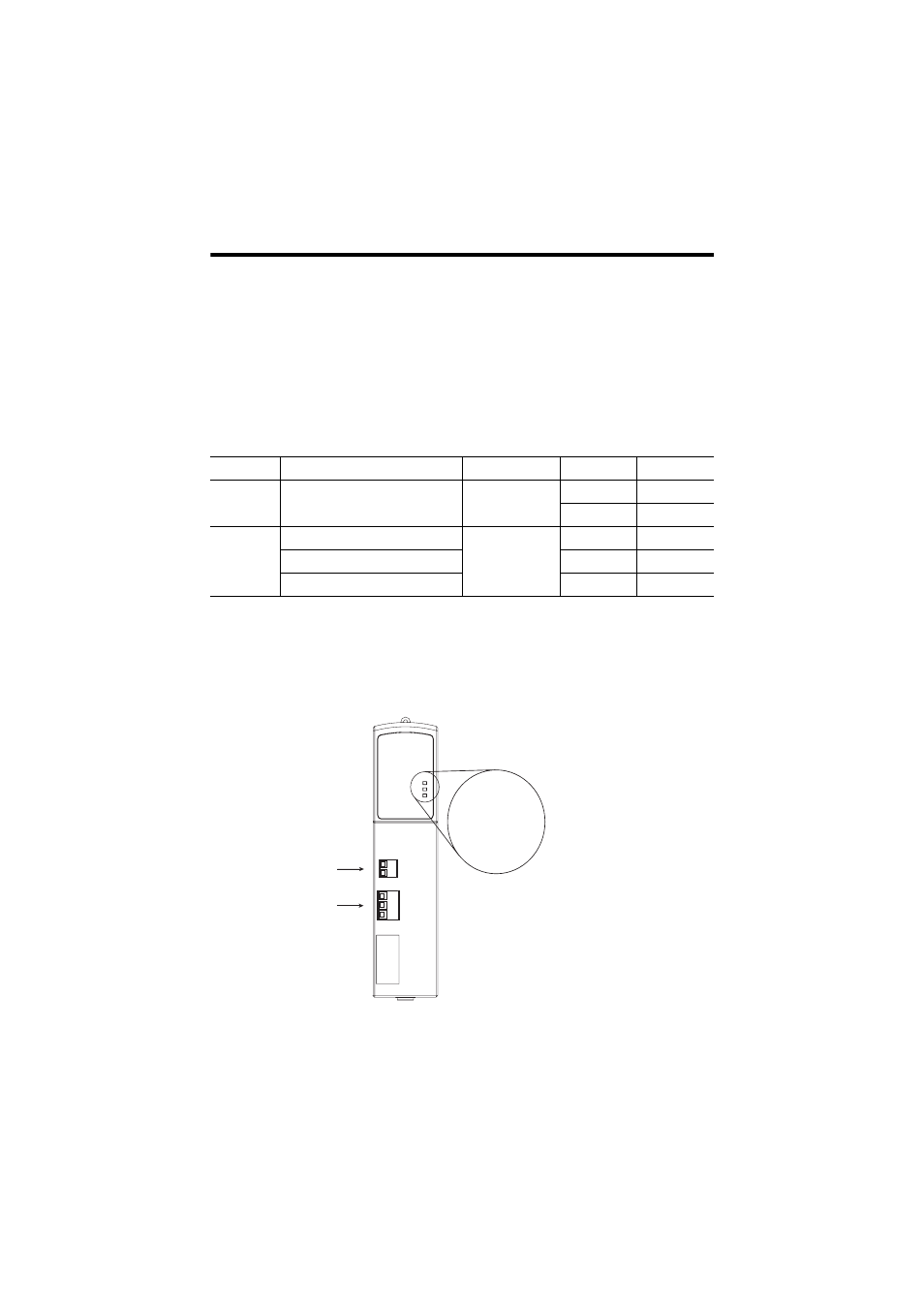

션트 모듈 컨넥터 데이터
내부 션트 저항기 (15 Ohm, 50 W) 는 션트 모듈에 대한 기본 세팅입니다 . 점퍼는
이 기본 선택을 위해 TS-1 에서 TS-2 까지 그리고 RC-1 에서 RC-2 까지
공장에서부터 설치됩니다 .
션트 모듈의 컨넥터는 제거할 수 있는 배선 플러그와 함께 공급됩니다 .
션트 모듈 컨넥터와 핀 배열
션트 모듈 컨넥터와 표시기
표시
설명
컨넥터
핀
신호
TS
외부 수동 션트 모듈 서멀
스위치 컨넥션
2 위치 컨넥터
하우징
1
TS1
(1)
(1)
점퍼는 내부 서멀 스위치 선택용으로 이 TS 핀 사이에 공장에서 설치되어 출고됩니다 .
2
TS2
(1)
RC
외부 저항기 컨넥션
3 위치 컨넥터
하우징
1
DC+
내부 션트 컨넥션
2
INT
(2)
외부 콜렉터 컨넥션
3
COL
(2)
(2)
점퍼는 내부 션트 저항기 선택용으로 이 RC 핀 사이에 공장에서 설치되어 출고됩니다 .
DC+
INT
COL
TS1
TS2
션트 모듈 , 정면도
(2093-ASP06)
외부 서모스탯
(TS) 컨넥터
외부 션트 저항기
(RC) 컨넥터
전원 고장 LED
과열 장애 LED
버스 상태 LED
