Festlegen der montagereihenfolge – Rockwell Automation 2093-ASP06 Kinetix 2000 Shunt Module Installation Instructions User Manual
Page 22

22 Kinetix 2000-Bremsmodul
Publikation 2093-IN002A-
MU-P – Dezember 2006
Festlegen der Montagereihenfolge
Montieren Sie ein Bremsmodul in der unten beschriebenen Reihenfolge und orientieren Sie
sich dabei an der Abbildung.

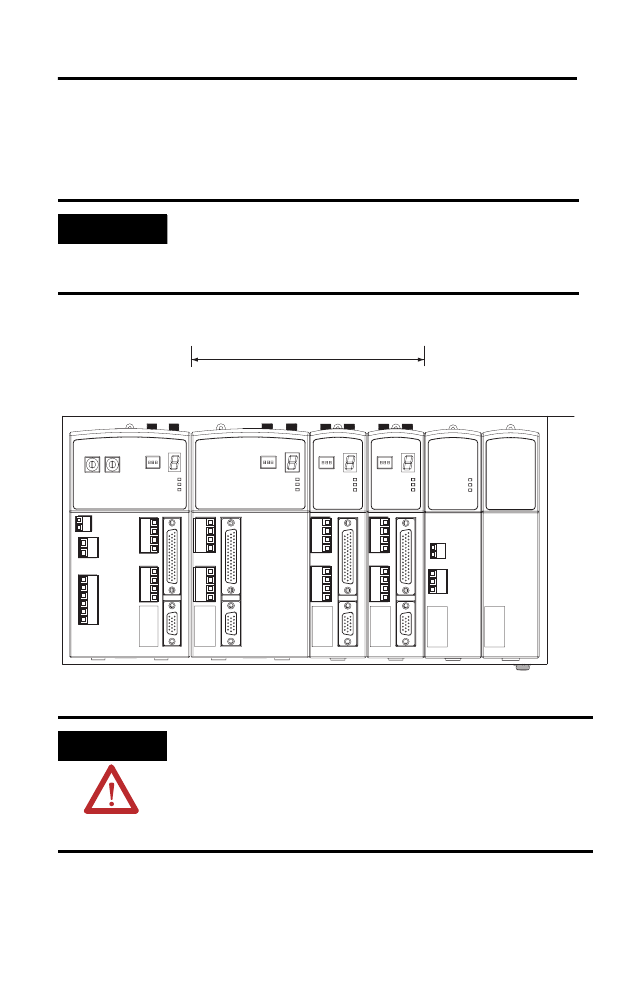

Modulmontagereihenfolge
WICHTIG
Montieren Sie das Bremsmodul rechts neben eines der Achsmodule (IAM
oder AM).
Jedoch muss bei der Stromschiene für acht Achsen (2093-PRS8S) das
Bremsmodul im äußersten rechten Steckplatz montiert werden.
WARNUNG
Um Verletzungen durch Stromschläge zu vermeiden, platzieren Sie ein
Blindmodul (Bestellnummer 2093-PRF) in alle leeren Steckplätze auf der
Stromschiene.
Bei einem nicht belegten Steckplatz in der Stromschiene wird das Kinetix
2000-System deaktiviert, die AC-Steuerspannung liegt jedoch weiterhin an
der Stromschiene an.
Leistungsaufnahme oder Bemessungsstrom
Niedrigster Wert
Integriertes
Achsmodul
2093-AC05-MP5
Achsmodul
2093-AM01
Achsmodul
2093-AMP2
Achsmodul
2093-AMP2
Bremsmodul
2093-ASP06
Blindmodul
2093-PRF
Die Abbildung zeigt das Stromschienenmodul für sieben Achsen (2093-PRS7).
Höchster Wert
