Determinación del orden de montaje – Rockwell Automation 2093-ASP06 Kinetix 2000 Shunt Module Installation Instructions User Manual
Page 40

4
0 Módulo de derivación Kinetix 2000
Publicación 2093-IN002A-
MU-P – Diciembre 2006
Determinación del orden de montaje
Monte el módulo de derivación siguiendo el orden que se describe a continuación,
y tal como se muestra en la figura.

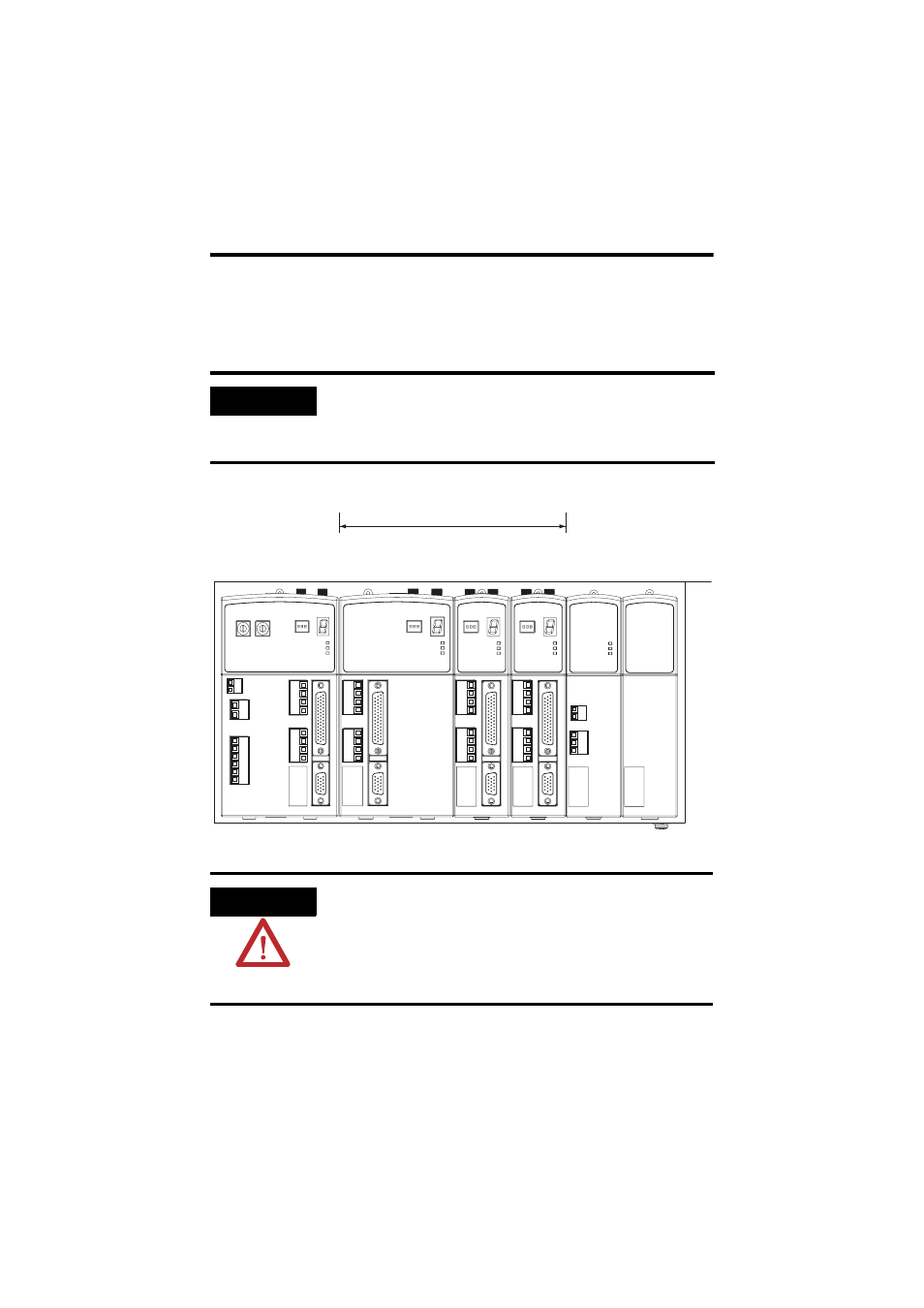

Orden de montaje de los módulos
IMPORTANTE
Monte el módulo de derivación a la derecha de cualquiera de los módulos
de eje (IAM o AM). Para la línea de tensión de ocho ejes (2093-PRS8S) es
necesario instalar el módulo de derivación en la ranura del extremo
derecho.
ADVERTENCIA
Para evitar lesiones personales debido a descargas eléctricas, coloque un
módulo de tapa ciega (número de catálogo 2093-PRF) en todas las ranuras
vacías de la línea de tensión.
Una ranura vacía en la línea de tensión inhabilitará el sistema
Kinetix 2000, pero se seguirá aplicando la alimentación eléctrica CA de
control a la línea de tensión.
Consumo de alimentación eléctrica o amperaje
Más bajo
Módulo de eje
integrado
2093-AC09-M02
Módulo de
eje
2093-AM01
Módulo de
eje
2093-AMP2
Módulo de
eje
2093-AMP2
Módulo de
derivación
2093-ASP06
Módulo de
tapa ciega
2093-PRF
Se muestra el módulo de línea de tensión de siete ejes 2093-PRS7.
Más alto
