Benutzerhandbuch ETS 3000 05.09.2008
6
6.2 Analogausgang
Analogausgangssignal:
4 .. 20 mA oder 0 .. 10 V
(Einstellbar im Menü “Grundeinstellungen“)
6.3 Einstellen der Schaltpunkte und Hysteresen bzw. Schaltwerte für die
Fensterfunktion

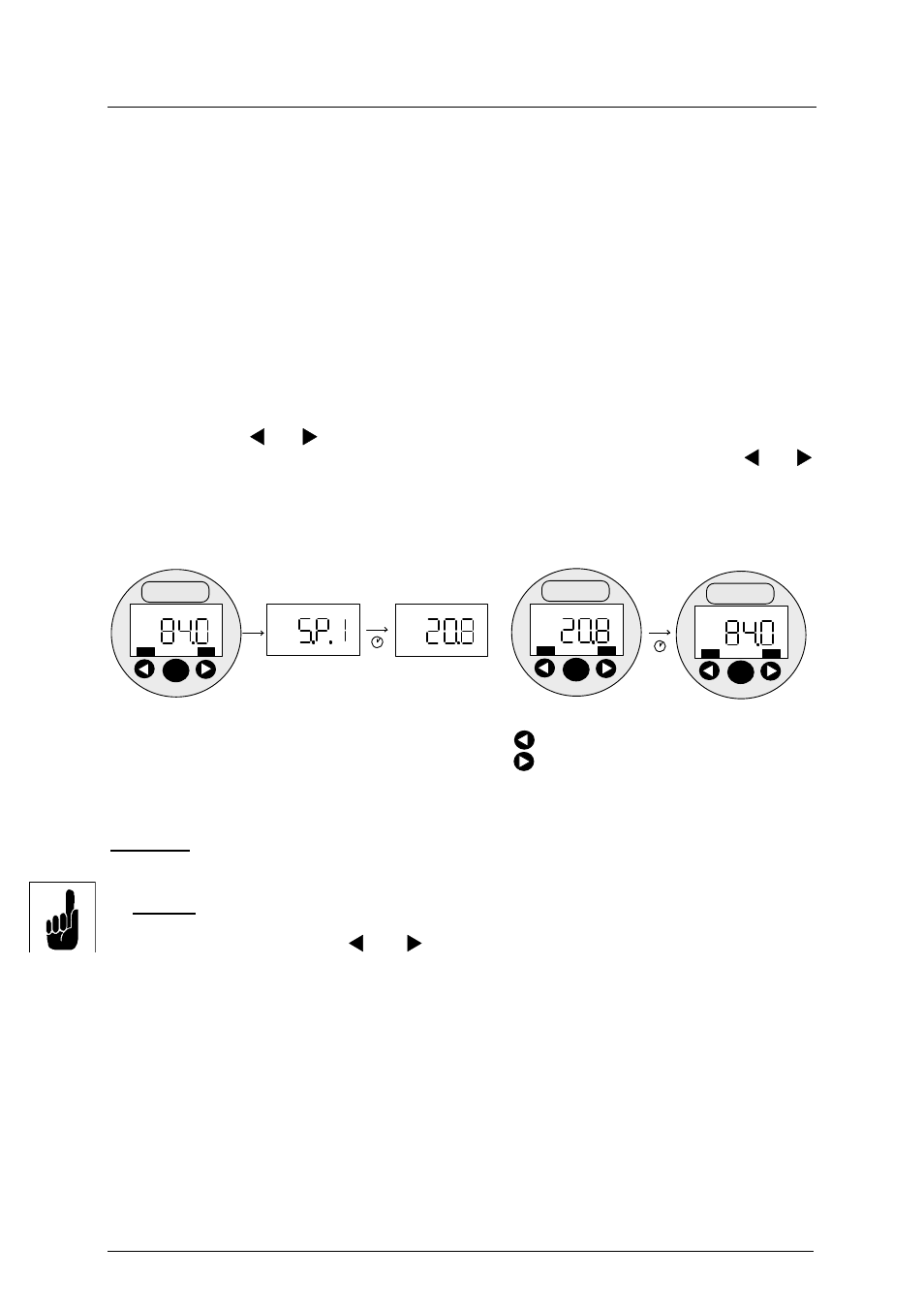

• Taste "mode" betätigen.
• In der Anzeige erscheint "S.P.1" bzw. "Lo.1"
• Durch weiteres Betätigen der Taste "mode" den gewünschten Parameter anwählen.
(bei eingestellter Schaltpunktfunktion erscheint "S.P.1", "hYS.1", "S.P.2", "hYS.2"; bei
eingestellter Fensterfunktion (WIN) erscheint "Hi.1", "Lo.1", "Hi.2" oder "Lo.2")
• Nach 2 Sekunden blinkt die aktuelle Einstellung.
• Mit den Tasten und die Einstellung ändern.
• Eventuell mit der Taste "mode" weitere Parameter anwählen und mit den Tasten und
die Einstellung ändern.
• Nach 3 Sekunden ohne Tastenbetätigung schaltet die Anzeige zurück, die Einstellungen
werden gespeichert.
2 s 3 s
Taste mode betätigen
Anzeige
Schaltpunkt einstellen
bis der gewünschte
Parameter erreicht ist.
=Wert verkleinern
=Wert vergrößern
SP1 SP2
HYDAC
mode
°C
*
SP1 SP2
HYDAC
mode
*
°C °C °C
* aktueller
Schaltpunkt 1
SP1 SP2
HYDAC
mode
°C
Hinweise:
• Erscheint beim Einstellversuch “
LOC ” in der Anzeige ist die Programmierung gesperrt.
Abhilfe: Programmierfreigabe(n) auf “ free ” setzen.
(siehe Kapitel 8 "Programmierfreigaben")
• Wird beim Ändern die Taste oder festgehalten, wird der Wert automatisch
weitergezählt.
• Wenn eine Einstellung geändert wurde, erscheint beim Umschalten der Anzeige kurz
“ PROG ” in der Anzeige. Die neue Einstellung wurde dann im Gerät gespeichert.
