Notice d'utilisation ETS 3000

05.09.2008

13. Accessoires

13.1 Electriques

13.1.1 Pour le modèle avec 2 sorties de commutation et le modèle avec une sortie de

commutation + sortie analogique
(voir code de commande, sortie "2" et "3"

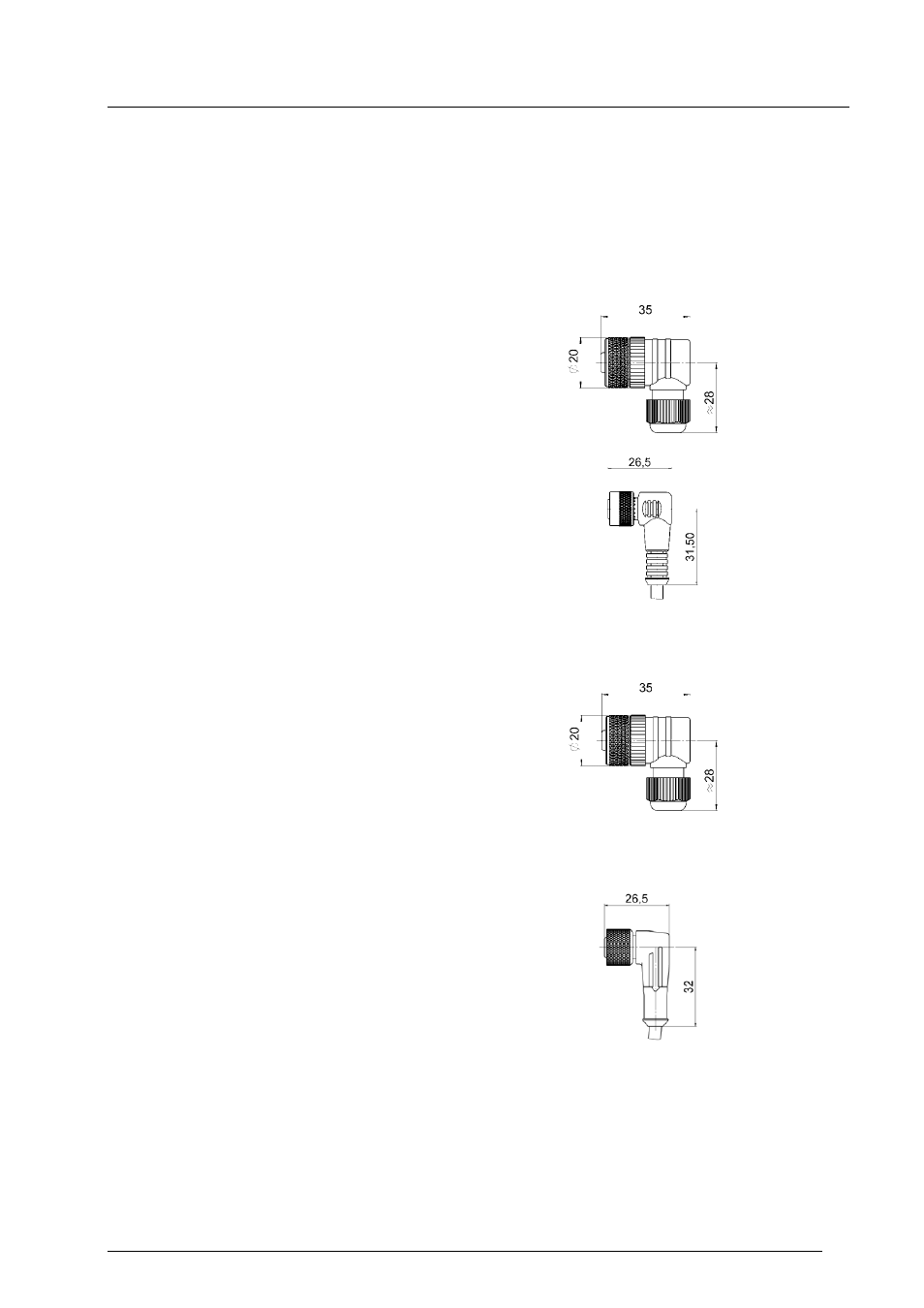

ZBE 06 (4 pôles)
Connecteur M12x1, coudé
Code :

6006788

ZBE 06-02 (4 pôles)
Connecteur M12x1, coudé avec 2m de câble
Code :

6006790

ZBE 06-05 (4-pol.)
Connecteur M12x1, coudé avec 5m de câble
Code :

6006789

13.1.2 Pour toutes les autres versions

ZBE 08 (5-pol.)
Connecteur M12x1, coudé
Code :

6006786

ZBE 08-02 (5-pol.)
Connecteur M12x1, coudé avec 2m de câble
Code :

6006792

ZBE 08-05 (5-pol.)

Connecteur M12x1, coudé avec 5m de câble
Code :

6006791

ZBE 08S-02 (5-pol.)
Connecteur M12x1, coudé avec 2m de câble blindé
Code :

6019455

ZBE 08S-05 (5-pol.)
Connecteur M12x1, coudé avec 5m de câble blindé
Code :

6019456

ZBE 08S-10 (5-pol.)
Connecteur M12x1, coudé avec 10m de câble blindé
Code :

6023102

Couleurs :

Pin 1:

brun

Pin 2:

blanc

Pin 3:

bleu

Pin 4:

noir
