Notice d'utilisation ETS 3000 05.09.2008
6
6.2 Sortie analogique
Signal de sortie
: 4 .. 20 mA ou 0 .. 10 V
(paramétrable dans le menu de base)
6.3 Réglage des points d'enclenchement et d'hystérésis ou des valeurs de commutation
pour la fonction fenêtre
• Appuyer sur mode "mode" .
• "S.P.1" ou "Lo.1" s'affiche
• Par un autre appui sur "mode", sélectionner le paramètre souhaité.
(lorsque la fonction « seuil/hystérésis » est programmée), "S.P.1", "hYS.1", "S.P.2", "hYS.2"
apparaît (lorsque la fonction «fenêtre» est programmée),, "Hi.1", "Lo.1", "Hi.2" ou "Lo.2"
apparaît)
• Après 2 secondes, le paramètre actif clignote.
• Avec les touches et , modifier les paramètres.
• Sélectionner éventuellement d'autres paramètres avec la touche "mode" et modifier les
réglages avec les touches et .
• Après 3 secondes sans appui sur les touches, l'affichage recommute et les paramètres sont
sauvegardés.

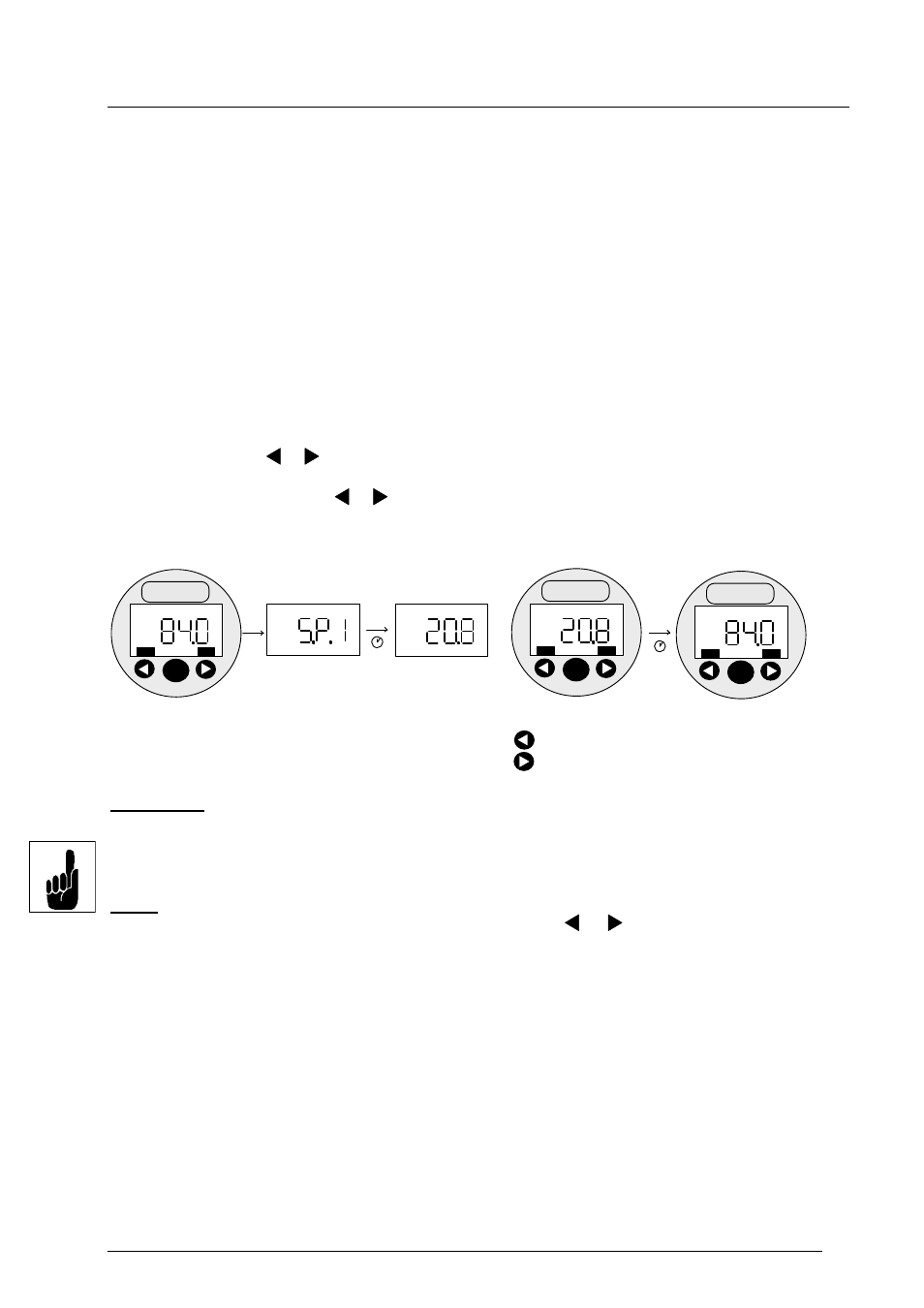

2 s 3 s
Appuyer sur la touche
Affichage
Régler le seuil :
"mode" jusqu'à obtenir
le bon paramètre
= pour diminuer
= pour augmenter
SP1 SP2
HYDAC
mode
°C
*
SP1 SP2
HYDAC
mode
*
°C °C °C
* Valeur actuelle
du seuil 1
SP1 SP2
HYDAC
mode
°C
Remarque :
• Si “
LOC ” s'affiche lors de la procédure de réglage, cela signifie que la programmation n'est
pas possible.
Aide : L'autorisation de programmation doit être réglée sur “
free ”.
• lors de la modification ; un appui maintenu sur la touche ou , incrémente ou décrémente
la valeur.
• Quand une valeur a été modifiée, l'indication “
PROG ” s'affiche brièvement. La nouvelle valeur
a été enregistrée dans l'appareil.
(voir chapitre 8 "Autorisations de programmation")
