Benutzerhandbuch ETS 3000

05.09.2008

13. Zubehör

13.1 Elektrisch

13.1.1 Für die Ausgangsvariante mit 2 Schaltpunkten und die Variante mit

1 Schaltausgang plus Analogausgang

(s. Typenschlüssel, Ausgang " 2 " und " 3 ")

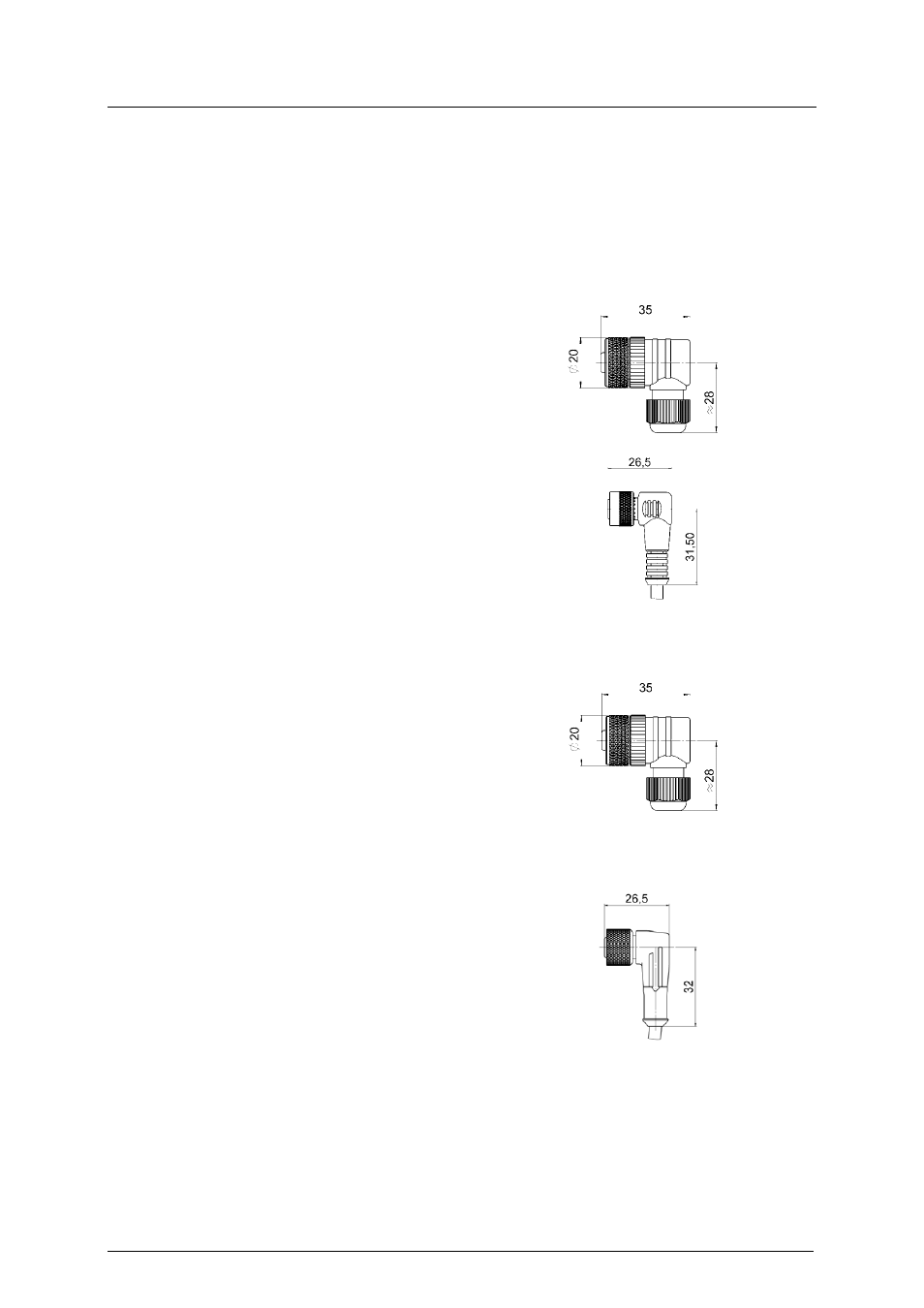

ZBE 06 (4-pol.)
Kupplungsdose M12x1, abgewinkelt
Bestell-Nr.: 6006788

ZBE 06-02 (4-pol.)
Kupplungsdose M12x1, abgewinkelt mit 2m Leitung
Bestell-Nr.: 6006790

ZBE 06-05 (4-pol.)
Kupplungsdose M12x1, abgewinkelt mit 5m Leitung
Bestell-Nr.: 6006789

13.1.2 Für alle Ausgangsvarianten

ZBE 08 (5-pol.)
Kupplungsdose M12x1, abgewinkelt
Bestell-Nr.: 6006786

ZBE 08-02 (5-pol.)
Kupplungsdose M12x1, abgewinkelt mit 2m Leitung
Bestell-Nr.: 6006792

ZBE 08-05 (5-pol.)

Kupplungsdose M12x1, abgewinkelt mit 5m Leitung
Bestell-Nr.: 6006791

ZBE 08S-02 (5-pol.)
Kupplungsdose M12x1, abgewinkelt mit 2m Leitung geschirmt
Bestell-Nr.: 6019455

ZBE 08S-05 (5-pol.)
Kupplungsdose M12x1, abgewinkelt mit 5m Leitung geschirmt
Bestell-Nr.: 6019456

ZBE 08S-10 (5-pol.)
Kupplungsdose M12x1, abgewinkelt mit 10m Leitung geschirmt
Bestell-Nr.: 6023102

Farbkennung

Pin 1:

braun

Pin 2:

weiß

Pin 3:

blau

Pin 4:

schwarz

Farbkennung:
