Notice d'utilisation ETS 3000
05.09.2008
20
13.3
Sonde externe PT100

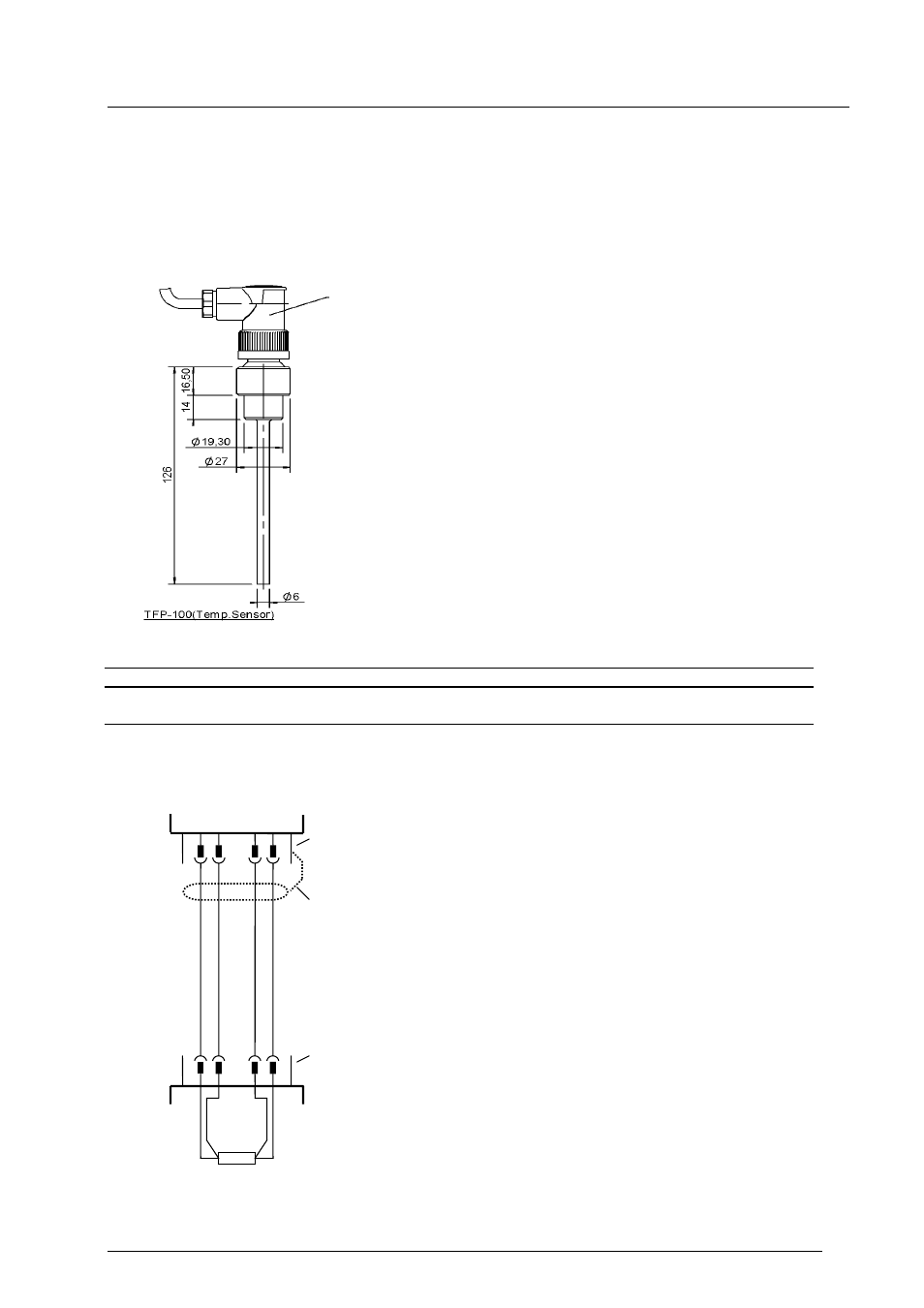

13.3.1 Dimensions et caractéristiques techniques
Désignation :
TFP 100
Code
.: 904696
Caractéristiques techniques
Plage de température du fluide (pour TFP 100) : -40 .. +125 °C / -40 .. +257°F
Raccordement électrique :
Connecteur 4-pôles. Binder, série 714 M18
(connecteur ZBE 03 inclus à la livraison)
13.3.2 Raccordement électrique
4 pôles, Binder S714
Connecteur
M12 x 1, 4 pôles
TFP
Résistance
du capteur
1
2
3
4
1
2
3
4
ETS 386X
Embase intégrée au
capteur, 4 pôles,
Binder, série 714
Câble
blindé
