Graff Wall-mount thermostatic showering panel ED1.0, ED2.0 - Manual (Page 2)

LM23S C8S C9S C10S LM30B LM31S
Stealth Manhattan Immersion Fontaine Targa Solar
2321.50 (PC)
Zestaw ozdobny /bez dysz bocznych do natrysku ciała/ do naściennego, prostokątnego
panelu natryskowego
Trim set /without body sprays/ for wall-mount square showering panel
Jeu décoratif / sans buses latérales de massage / pour le panneau rectangulaire de douche,
à installer contre le mur
IOG 2321.00
2
Rev.1 January 2007
A

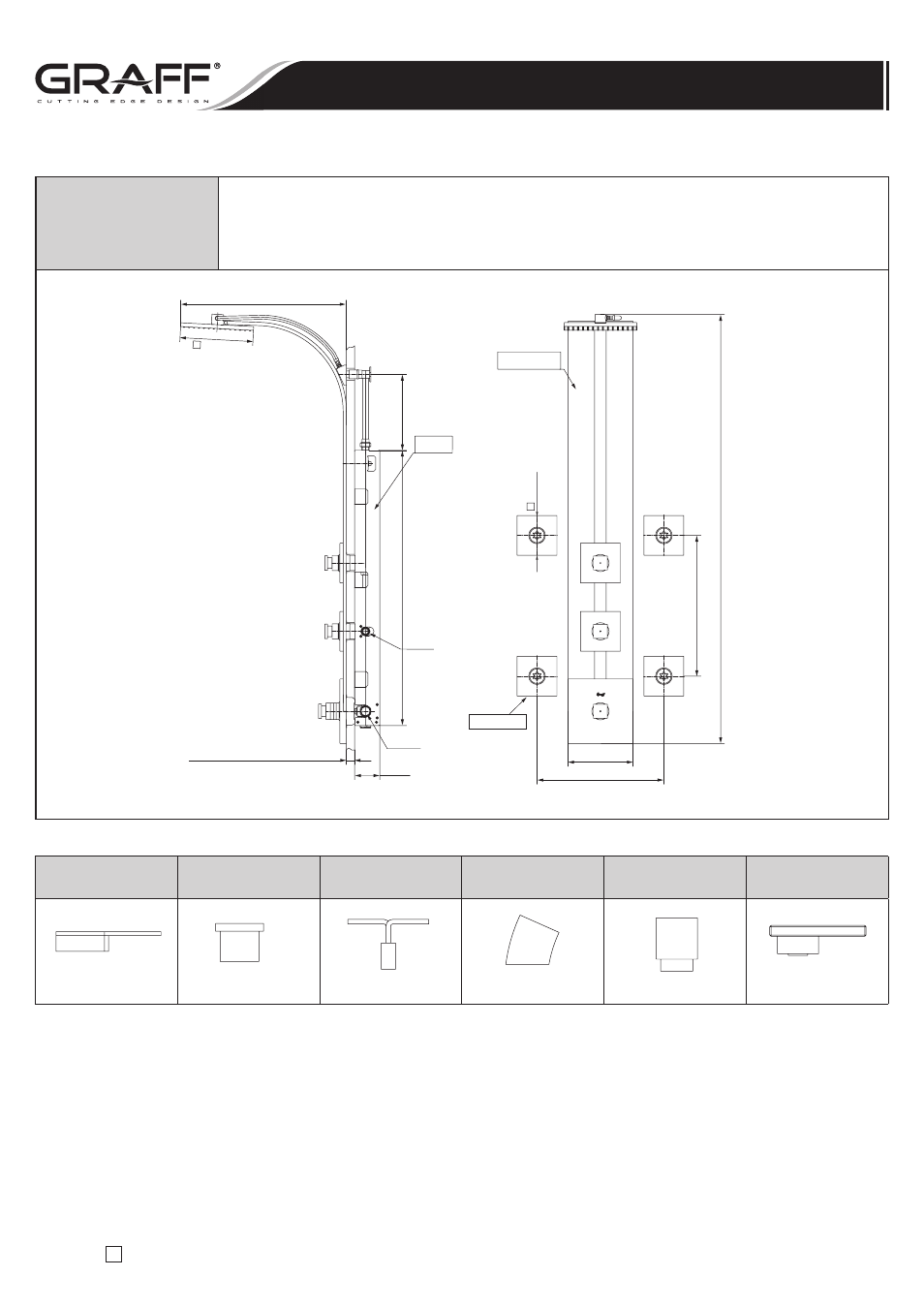

Wall-mount thermostatic showering panel ED1.0, ED2.0
Panneaux de douche thermostatiques à installer contre le mur ED1.0, ED2.0
Naścienne termostatyczne panele natryskowe ED1.0, ED2.0
MAX. 24.5mm
Projektowa końcowa grubość ściany
Planned finished wall thickness
Epaisseur finale prévue de la paroi
2322.50
Rp 3/4"
Rp 1/2"
120mm
~500mm
229mm
2321.50 (PC)
~1294mm
424mm
195mm
382mm
76mm
830mm
220mm
2322.25 (PC)
Matching STEALTH Series
