Wall-mount thermostatic showering panel ED1.0, ED2.0
Panneaux de douche thermostatiques à installer contre le mur ED1.0, ED2.0
Naścienne termostatyczne panele natryskowe ED1.0, ED2.0
2.5mm
Od powierzchni wykończonej ściany
From finished wall surface
De la surface de la paroi finie
R20
R21
R15
R9
R22
R22

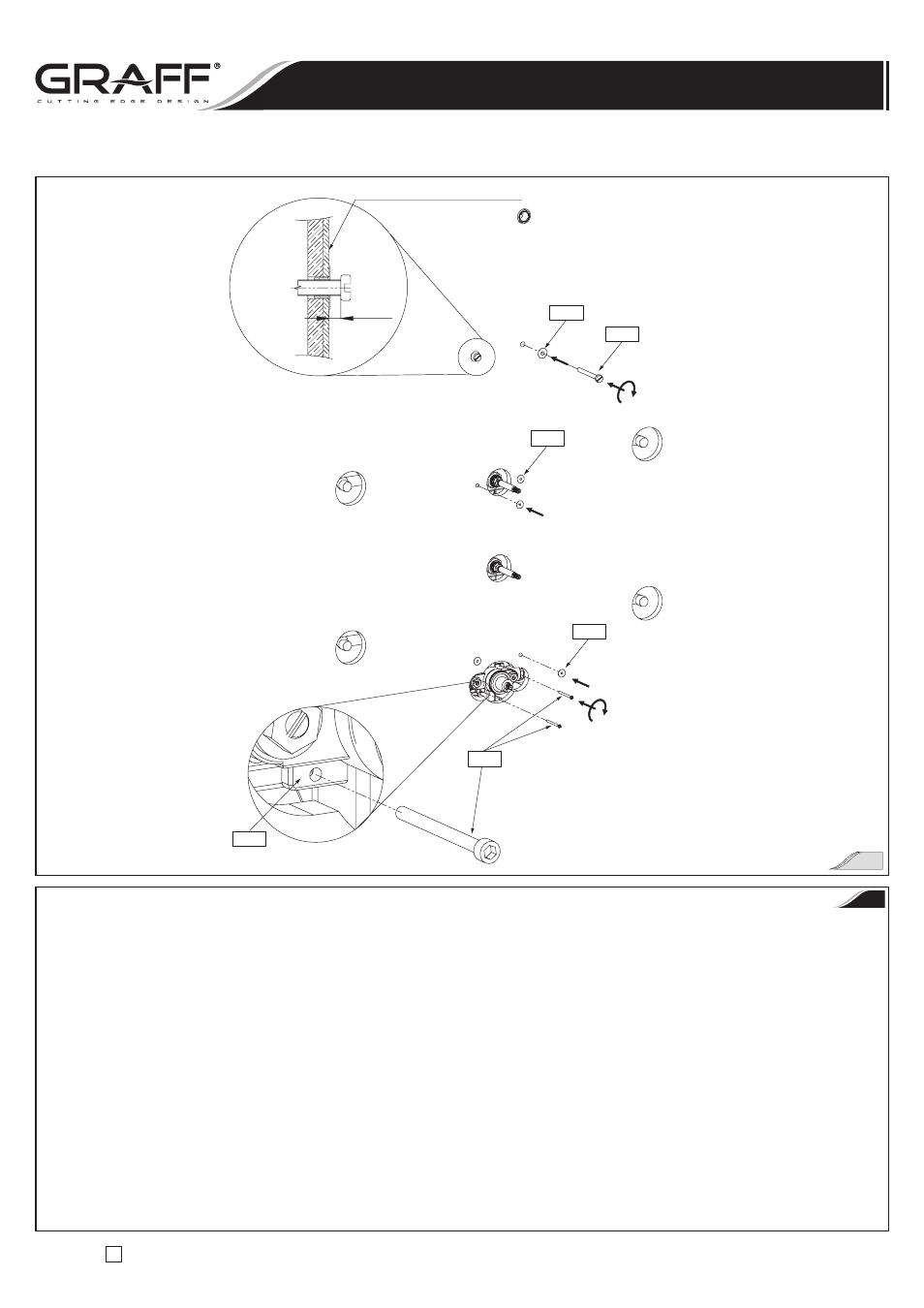

KROK 3
Patrz rys. 11 i 12
•
Nakręć kompletne tuleje
(T14) na zawory zamykające/sterujące przepływem.
•
Nasuń teflonowe pierścienie uszczelniające
(T15) na kompletne tuleje (T14). Tuż przed wepchnięciem pierścieni do wykończonej
ściany powlecz silikonem wewnętrzne powierzchnie kołnierzy pierścienia.
•
Wsuń pokrywę uszczelniającą
(T10) do otworu, w którym umieszczony jest zawór termostatyczny (R13). Powlecz silikonem
wewnętrzne powierzchnie kołnierza pokrywy
(T10) i wciśnij go do wykończonej ściany.
Następnie:
ÿ
Upewnij się, że linia zaznaczona na trzpieniu zaworu mieszającego
(L2) jest ustawiona osiowo w stosunku do znaku (L1) na wieloklinie.
ÿ
Umieść pierścień ograniczający temperaturę
(R12) na wieloklinie jak pokazano na rys. 12.
ÿ
Obracając tuleję nasuń ją
(T2) na korpus zaworu (R9).
ÿ
Włóż pierścień wskaźnika
(T3) z o-ringiem na tuleję (T2) w taki sposób, żeby znacznik (M) był umieszczony tak jak na rys. 12.
UWAGA! Dozwolone jest przesunięcie o jeden ząbek na wieloklinie.
ÿ
Włóż teflonowy pierścień ślizgowy
(T4) do rowka pierścienia wskaźnika (T3).
ÿ
Włóż tarczę z podziałką temperatury
(T5) na wieloklin zaworu w taki sposób, by nastawa “38” na podziałce temperatury
była w jednej osi ze ze znacznikiem
(M).
ÿ
Przytwierdź tarczę
(T5) za pomocą wkręta z podkładką (T6). Nie dokręcaj wkręta (T6) zbyt mocno. Sprawdź czy tarcza (T5)
obraca się prawidłowo.
ÿ
Przytwierdź element pośredniczący z wieloklinem
(T7) do tarczy (T5) za pomocą dwóch wkrętów (T8).
ÿ
Wsuń złączkę węża
(T17) w górny otwór. Ustaw ją prawidłowo i przytwierdź za pomocą wkręta (T18). Wkręć od góry wąż (T19)
zasilający głowicę natrysku. Użyj klucza nastawnego.
