User Manual Version 1.0
SE5001A Serial Device Server
12

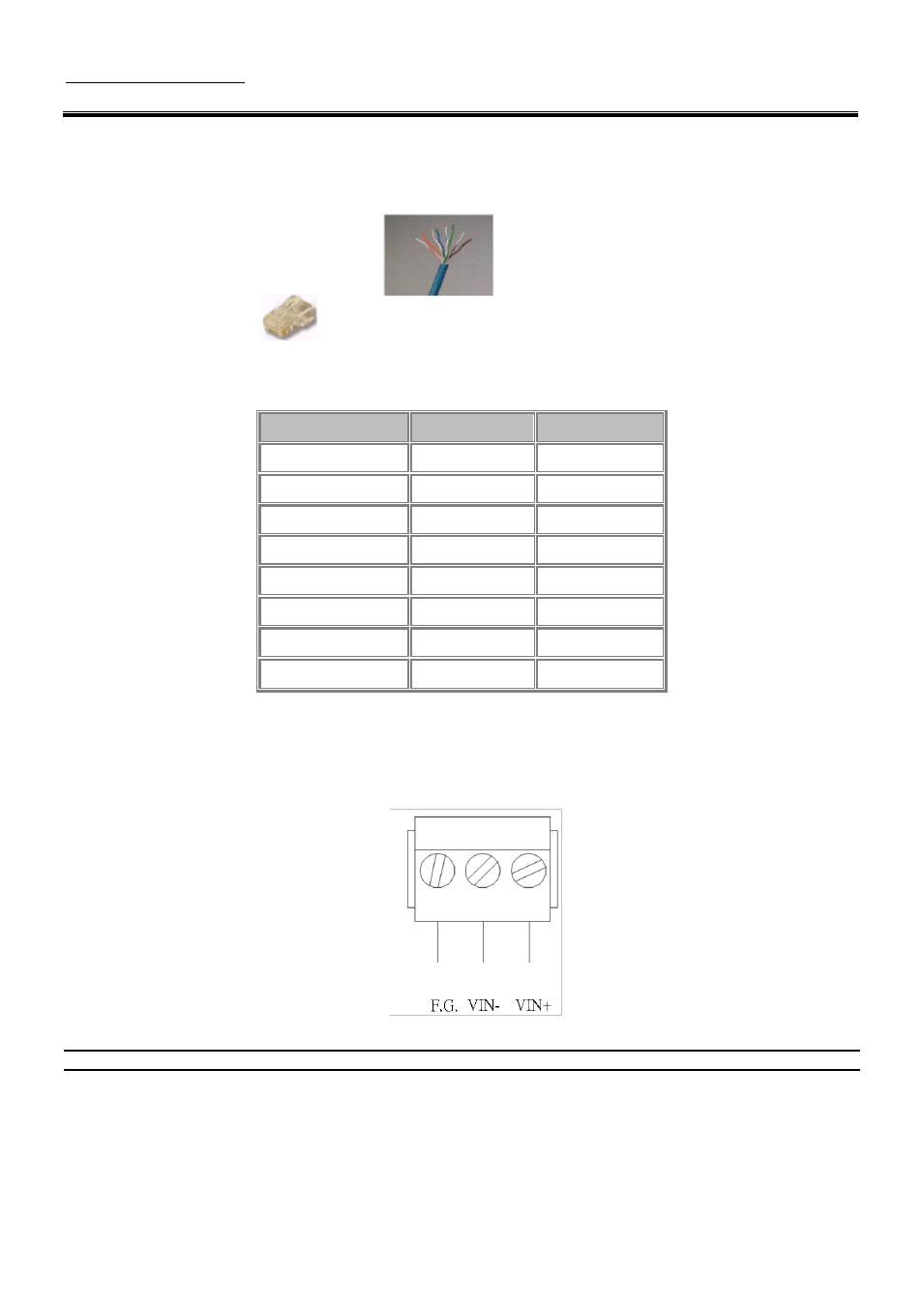

2.2.2 Ethernet Port
1. Category 5 UTP Ethernet cable.
2. RJ45 Connector.
3. RJ45 Pin Assignment
Pin Assignment
568A
Definition
568B
Definition
Pin1
Green-White
Orange-White
Pin2
Green
Orange
Pin3
Orange-White
Green-White
Pin4
Blue
Blue
Pin5
Blue-White
Blue-White
Pin6
Orange
Green
Pin7
Brown-White
Brown-White
Pin8
Brown
Brown
One can choose either 568A or 568B definition. If one wants to make a crossover cable, one should use 568A and
568B definition respectively in each terminal of a UTP cable.
2.2.3 Power Port
Note: Note: Reverse polarity protection is available in SE5001A, so VIN+ and VIN- could be reversed.
