2 power distribution module, Power distribution module, Electrical system 9.3.2 power distribution module – JLG G6-23A Service Manual User Manual
Page 95

9.5
G5-19A, G6-23A
Electrical System
9.3.2

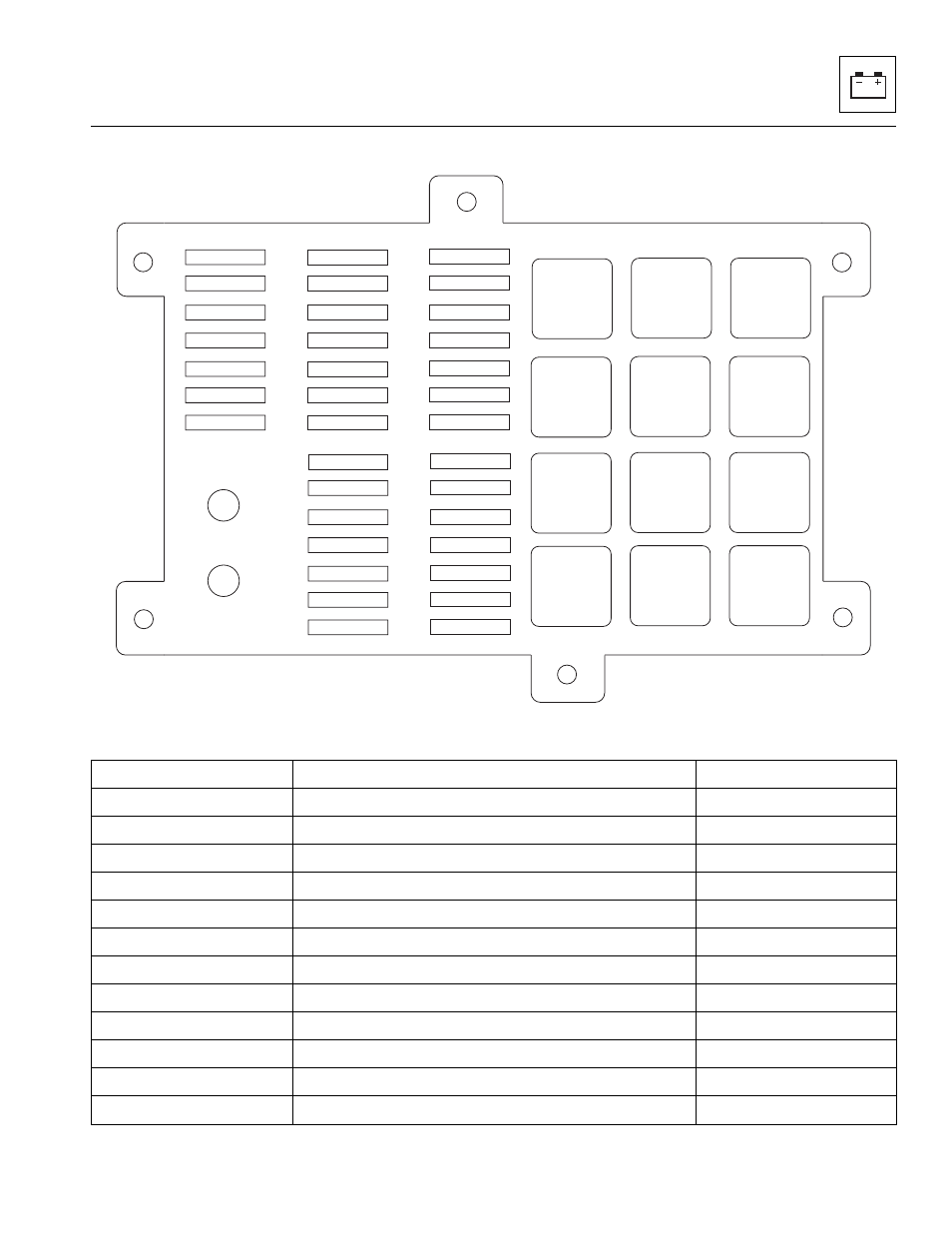

Power Distribution Module
MAH0490
F1
F2
F3
F4
F5
F6
F7
F8
F9
F10
F11
F12
F13
F14
F22
F23
F24
F25
F26
F27
F28
F15
F16
F17
F18
F19
F20
F21
F29
F30
F31
F32
F33
F34
K1
K5
K9
K2
K6
K10
K3
K7
K11
K4
K8
K12
Fuse/Relay
Function
Amp Rating
F1
Right Headlight High
7.5
F2
Right Headlight Low
7.5
F3
Left Headlight High
7.5
F4
Left Headlight Low
7.5
F5
Radio
10
F6
Radio Bat
5
F7
Front Wiper
20
F8
Heater Fan
20
F9
Aux Pwr Socket
15
F10
Air Suspension Seat
10
F11
Ignition 1
10
F12
Left Park/Side Lights
7.5
