Quick Start Handleiding 01
7
Du
Nederlands

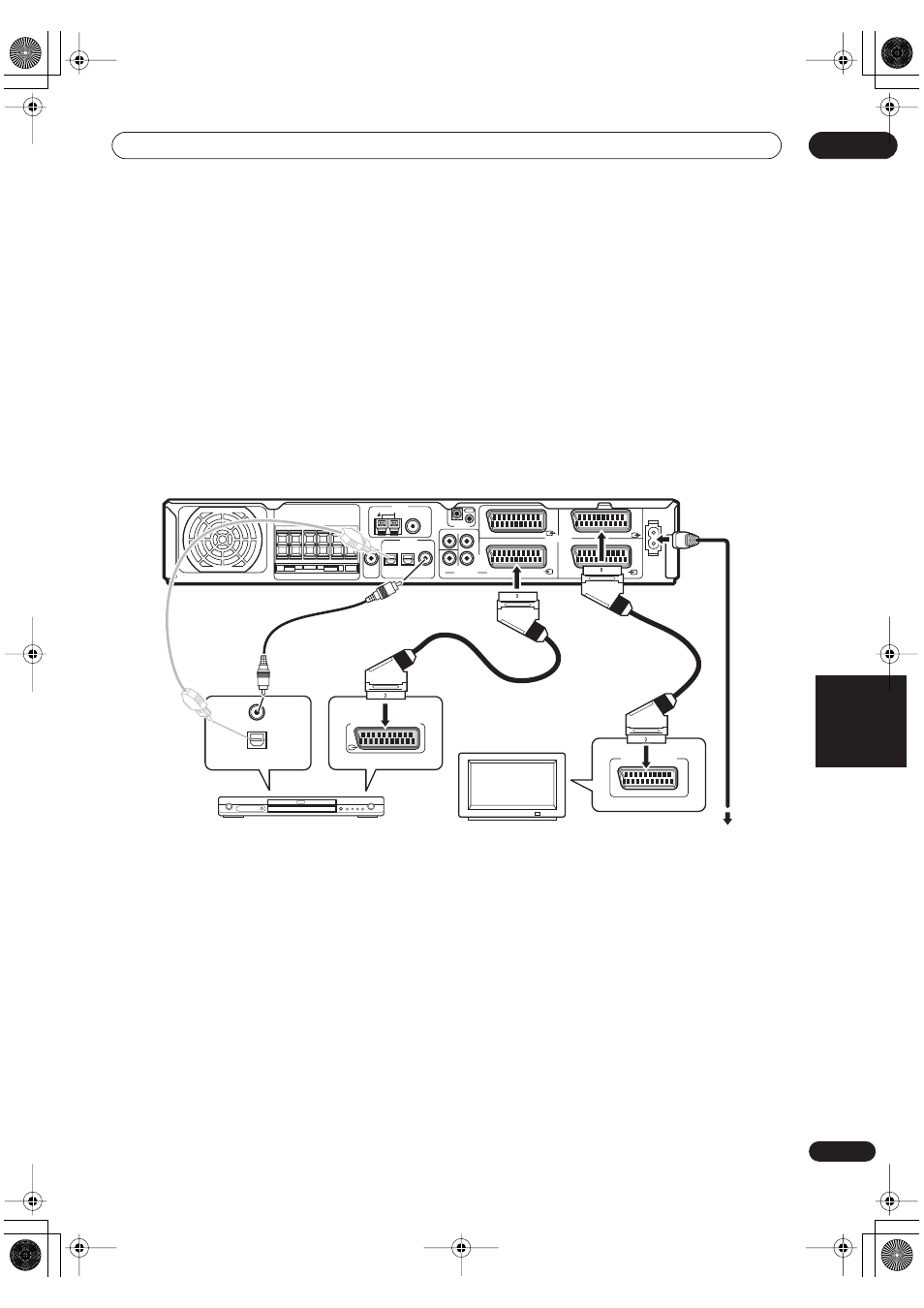

Aansluiten van uw TV en DVD-speler
1 Sluit uw DVD-speler aan op de receiver.
Sluit een 21-pins SCART-kabel (niet bijgeleverd) aan
tussen de AV-uitgang van uw DVD-speler en de
DVD IN
AV-connector van deze receiver voor de video en analoge
audio. (Zie
Technische gegevens op blz. 50 voor de
toekenning van elke pin.)
Sluit voor digitale audio een coaxiale digitale audiokabel
aan (niet bijgeleverd) tussen de coaxiale digitale uitgang
van uw DVD-speler en de
DVD(STB) COAX contactbus
op deze receiver.
• Indien uw DVD-speler geen coaxiale digitale uitgang
heeft, kunt u een optische kabel gebruiken die tussen
de optische uitgangcontactbus op uw DVD-speler en
de
STB(DVD) OPT1 contactbus op deze receiver
wordt aangesloten. U dient echter de ingang naar de
DVD opnieuw in te stellen voordat u deze voor het
eerst gaat gebruiken. Zie
Optische inputinstelling op
blz. 38.
• Indien u een optische digitale kabel gebruikt, zorg er
dan voor dat de sluiter die de optische stekkerbus
beschermt niet beschadigd raakt wanneer de stekker
wordt ingestoken.
2 Sluit uw TV aan op de receiver.
Gebruik een 21-pins SCART-kabel (niet meegeleverd) om
de
DVR/TV IN/OUT AV-connector op deze receiver aan
te sluiten op een SCART-ingang op uw TV.
3 Sluit de bijgeleverde AC-kabel aan op de AC IN
op deze receiver en steek het andere uiteinde in een
stopcontact.
Starten en afspelen van een DVD
Zodra u de receiver inschakelt bespeurt deze
automatisch de speakers die u heeft aangesloten.
Hoewel er verscheidene specifiekere instellingen zijn
waarmee u het surroundgeluid kunt optimaliseren,
ontvangt u onmiddellijk een goed surroundgeluid.
1 Schakel uw TV en de aangesloten subwoofer in.
Zorg er tevens voor dat uw TV op de AV-ingang waarop u
de receiver heeft aangesloten is ingesteld.
2 Druk op RECEIVER op de afstandsbediening of
STANDBY/ON op het voorpaneel om de receiver in
te schakelen.
3 Druk op DVD op de afstandsbediening of bedien
de INPUT SELECTOR-knop op het voorpaneel om de
DVD-input te kiezen.
4 Schakel uw DVD-speler in.
5 Plaats een DVD en start weergave.
Deze receiver decodeert automatisch Dolby Digital, DTS,
of Dolby Surround DVD-Videoschijven overeenkomstig
uw speakeropstelling. Gewoonlijk hoeft u geen
wijzigingen aan te brengen voor een realistisch
surroundgeluid.
De overige mogelijkheden (zoals het luisteren naar een
CD met een multikanaals-surroundgeluid) staan
beschreven in
Home Theatre-geluid op blz. 27.
6 Gebruik MASTER VOLUME (via het voorpaneel of
de afstandsbediening) om het geluid aan te passen.
• Zet het volume van de TV lager zodat u alleen geluid
uit de receiver hoort.
COAX
SUB WOOFER
L
R
CENTER SURROUND
CONTROL
AV CONNECTOR
AC IN
AUDIO IN (5.1CH) STB IN DVD IN
VIDEO IN/OUT DVR/TV IN/OUT
FM UNBAL 75Ω
AM LOOP
ANTENNA
IN
OUT
SUB
WOOFER
OUT
STB (DVD)
OPT1 DVR/TV
OPT2
DVD (STB)
DIGITAL IN
SPEAKERS FRONT SURROUND R CENTER SURROUND BACK L R L
+
–
TV
AV CONNECTOR IN
VSX-C502
DVD-speler
DIGITAL AUDIO OUT
OPTICAL
COAXIAL AV CONNECTOR (RGB) - TV/AV Receiver
