Bedieningscomponenten en displays 04
20
Du
Hoofdstuk 4
Bedieningscomponenten en displays
Paneel voorzijde
1 PHONES/SETUP MIC-contactbus
Gebruik deze toets voor aansluiting van de hoofdtelefoon
of bijgeleverde microfoon.
Wanneer de hoofdtelefoons zijn aangesloten komt er
geen geluid uit de speakers.
2 STANDBY/ON-toets
Indrukken om de receiver op standby te zetten.
3 FRONT INPUT-contactbus (blz. 15)
Gebruik deze contactbus om een audio/videocomponent
aan te sluiten.
4 AV DIRECT-indicator
Licht op in standby wanneer de receiver een audio/
videosignaal vanuit de ene SCART AV-connector naar de
andere stuurt.
5 Digitale surroundformaatindicatoren
2 DIGITAL-indicator
Licht op wanneer de huidige bron Dolby Digital is.
DTS-indicator
Licht op wanneer de huidige bron DTS is.
6 Luistermodusindicatoren
2 PRO LOGIC II indicator (blz. 27)
Licht op wanneer een van de Dolby Pro Logic II
surroundmodes met een 2-kanaals (stereo) bron
actief is.
2 PRO LOGIC IIx indicator (blz. 27)
Licht op wanneer een van de Dolby Pro Logic IIx
surroundmodes actief is.
NEO:6 indicator (blz. 27)
Licht op wanneer de Neo:6 luistermodus met een 2-
kanaals (stereo)bron actief is.
ADVANCED-indicator (blz. 28)
Licht op wanneer een van de Advanced Surround-
modes actief is.
PHONES-indicator (blz. 28)
Licht op wanneer de Phones Surround-modus actief
is.
7 Afstandsbedieningssensor
8 INPUT SELECTOR-knop (blz. 26)
Draai aan de knop om door de verschillende inputs te
lopen. De huidige input wordt op de paneeldisplay aan de
voorzijde getoond.
9 MASTER VOLUME-knop
Draai aan de knop om het volume bij te stellen.

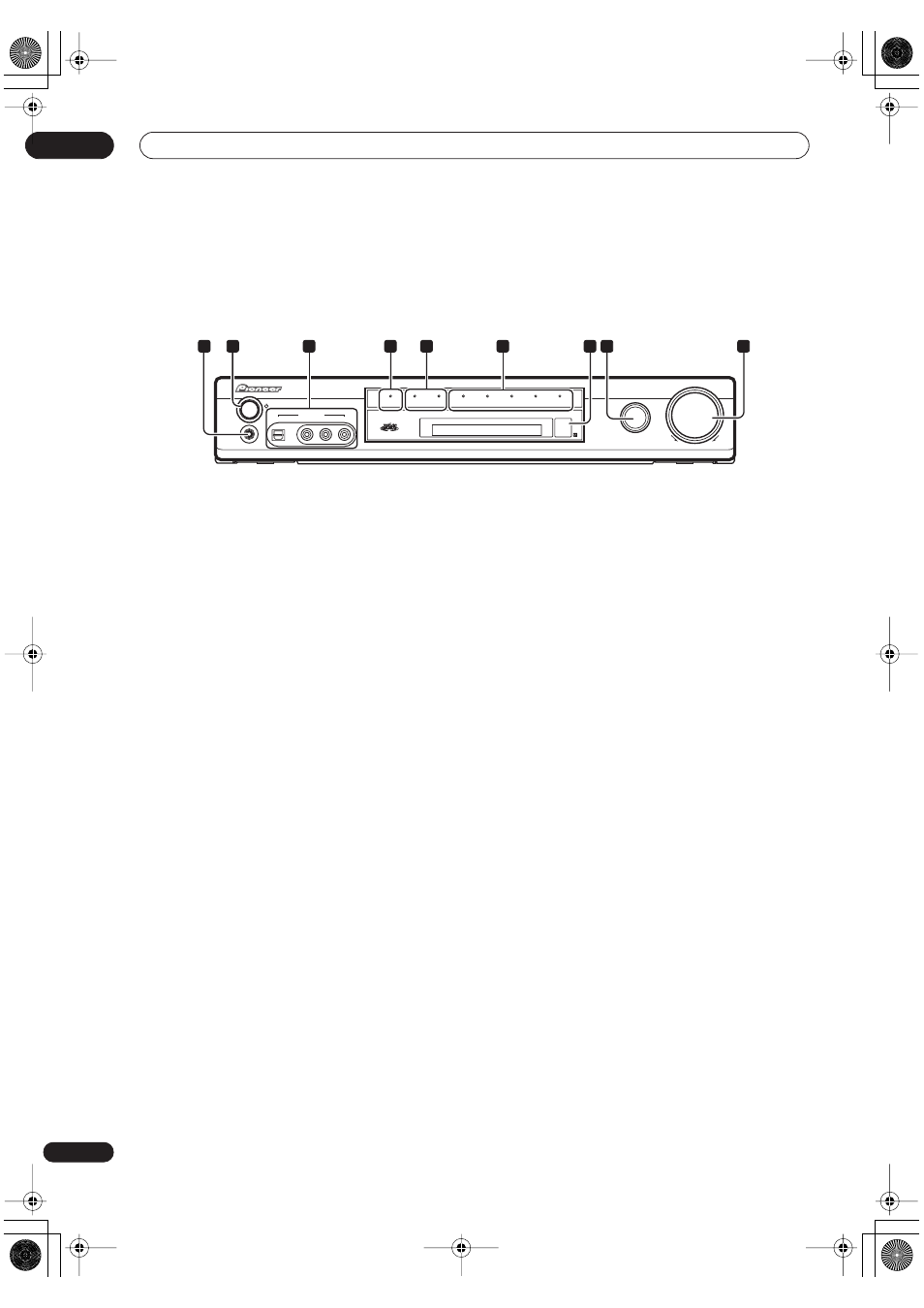

VSX-C502
MASTER
VOLUME INPUT SELECTOR
PHONES ADVANCED NEO:6
STANDBY/ON
FRONT INPUT
DIGITAL IN VIDEO AUDIO L R
PHONES/SETUP MIC
DTS 2 PRO LOGICII 2 PRO LOGICIIx 2 DIGITAL AV DIRECT
DOWN UP
1 2 3 5 6 4 8 9 7
