Cómo conectar el equipo 03
11
Sp
Español

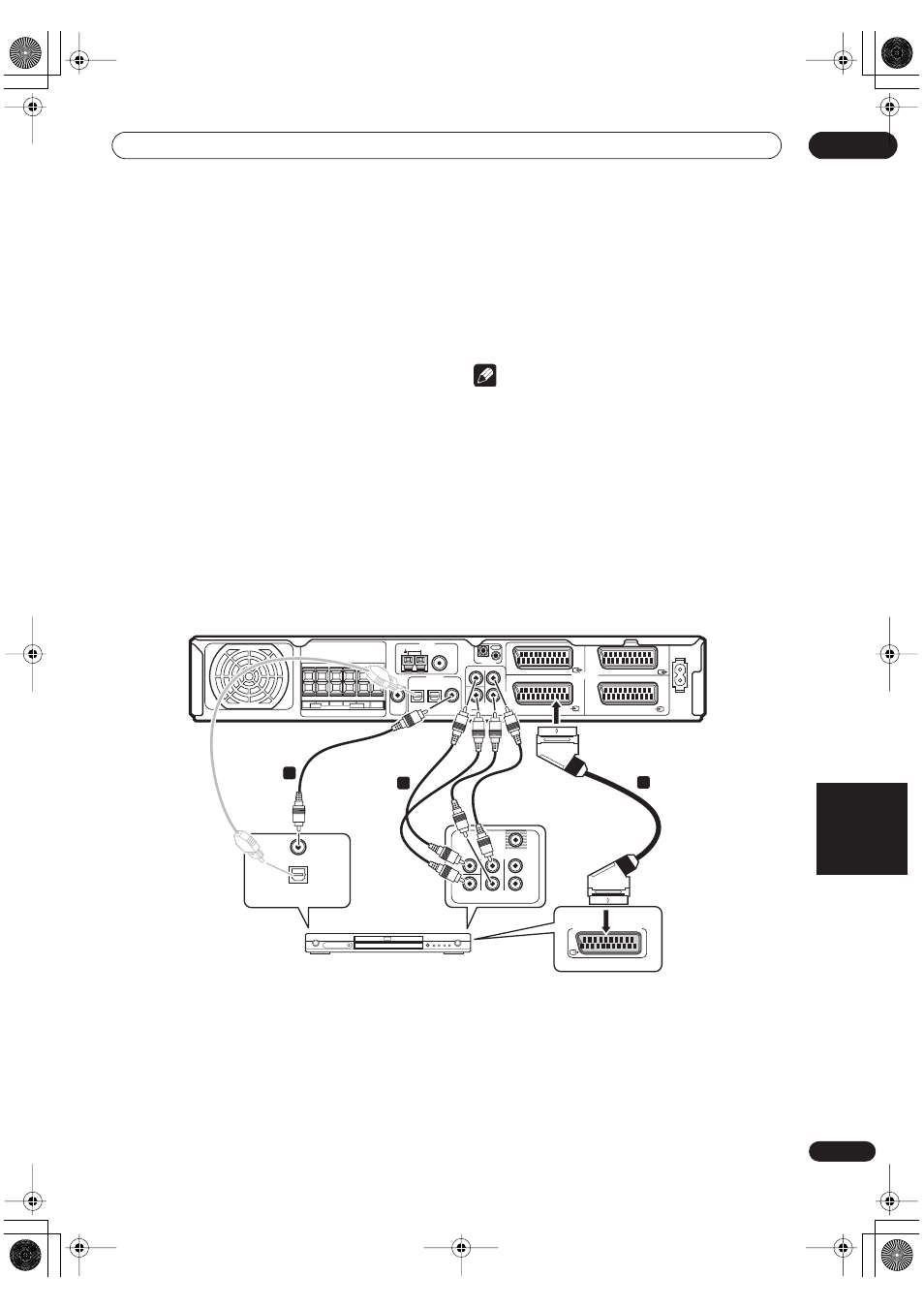

Cómo conectar un reproductor de DVD
Para conectar un reproductor de DVD, siga las
instrucciones que se detallan a continuación y consulte
el diagrama.
Si su DVD incorpora salidas de audio analógico
multicanal, puede conectarlas a las tomas de
AUDIO IN
(5.1 CH) de este receptor. Esta conexión puede resultar
muy conveniente para algunos discos que no permiten
una salida digital desde el reproductor. También puede
ser de utilidad si desea emplear una unidad de
descodificación digital externa.
1 Utilice un cable SCART para conectar el conector
AV para DVD IN a un conector AV de su reproductor
de DVD.
2 Si su reproductor de DVD incorpora salidas
analógicas multicanal, conéctelas a las tomas de
SURROUND L/R, CENTER y SUBWOOFER de este
receptor.
Estas conexiones se detallan en la sección
2 de la
siguiente ilustración.
3 Utilice un cable de audio digital coaxial para
conectar la toma de DVD(STB) COAX a una salida de
audio digital coaxial de su reproductor de DVD.
Esta conexión transmite el audio digital multicanal y
estéreo.
Si su reproductor de DVD no dispone de una toma para
la salida de audio digital coaxial, puede utilizar una
conexión óptica para la toma de
STB(DVD) OPT1. Sin
embargo, puesto que esta entrada se ha asignado por
defecto a la entrada de
STB, antes de poderla utilizar
deberá reasignarla a la entrada de DVD. Tras haber
realizado el resto de las conexiones, consulte en la
página 39
Configuración de la entrada óptica para saber
cómo llevar a cabo esta operación.
Nota
Para escuchar audio analógico multicanal, deberá
cambiar el selector de señales de entrada a
DVD 5.1ch
(analógico multicanal). Consulte en la página 39
Configuración de la entrada óptica.
COAX
SUB WOOFER
L
R
CENTER SURROUND
CONTROL
AV CONNECTOR
AC IN
AUDIO IN (5.1CH) STB IN DVD IN
VIDEO IN/OUT DVR/TV IN/OUT
FM UNBAL 75Ω
AM LOOP
ANTENNA
IN
OUT
SUB
WOOFER
OUT
STB (DVD)
OPT1 DVR/TV
OPT2
DVD (STB)
DIGITAL IN
SPEAKERS FRONT SURROUND R CENTER SURROUND BACK L R L
+
–
FRONT SURR. SUB W.
CENTER
L
R
VIDEO
DIGITAL AUDIO OUT
OPTICAL
COAXIAL
VSX-C502
AV CONNECTOR (RGB) - TV/AV Receiver
1
3
2
Reproductor de DVD
