Aansluiten van de apparatuur 03
15
Du
Nederlands
Aansluiten van apparatuur op het voorpaneel
De FRONT INPUT-contactbussen hebben een standaard
(composiet) videocontactbus ( VIDEO), stereo analoge
audio-inputs ( AUDIO L/R), en een optische digitale
audio-input ( DIGITAL). Deze verbindingen kunnen
worden gebruikt voor elk type audio/video-component, en
zijn voornamelijk geschikt voor draagbare apparatuur
zoals camcorders, videospelletjes en draagbare audio/
video-apparatuur.
• Verwijder het beschermkapje voor toegang tot de
contactbussen op het voorpaneel. (Zie onderstaand
schema)

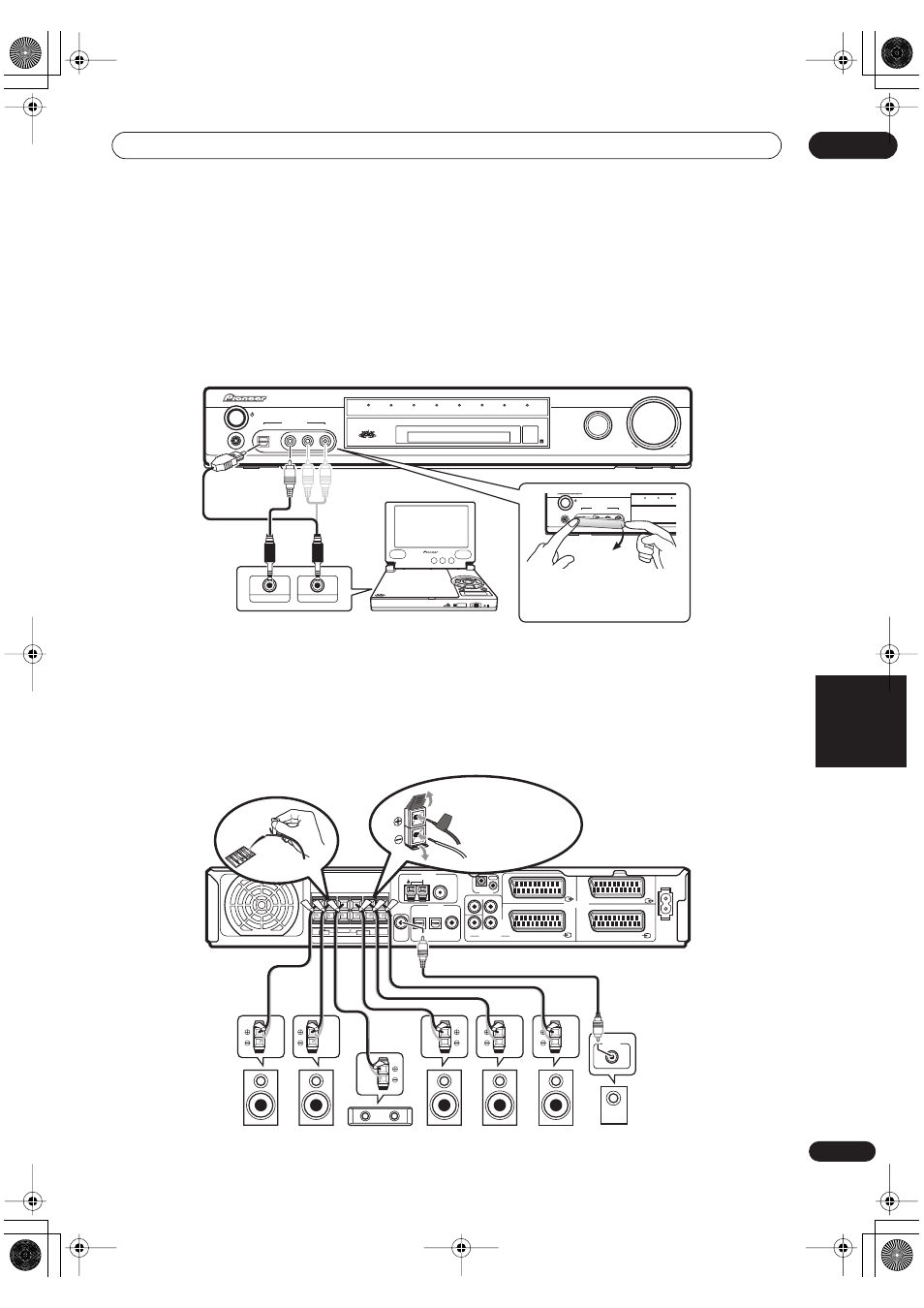

• De figuur hieronder toont voorbeelden van
verbindingen aan een draagbare DVD-speler.
Installeren van uw speakersysteem
Om de surroundgeluidmogelijkheden van de receiver
zoveel mogelijk te benutten dient u de voor-, midden- en
surroundspeakers alsook de Surround Back-speakers en
de subwoofer aan te sluiten. Dit is de ideale situatie;
andere configuraties met minder speakers – zonder
subwoofer of middenspeaker, surroundspeakers, en zelfs zonder Surround Back-speaker – werken echter ook. Wel
zijn de linker- en rechtervoorspeakers noodzakelijk. Beide
surroundspeakers dienen te worden aangesloten. Alle
speakers die u gebruikt dienen een nominale impedantie
van tussen de 6 en 16
Ω te hebben.
