Cómo conectar el equipo 03
12
Sp

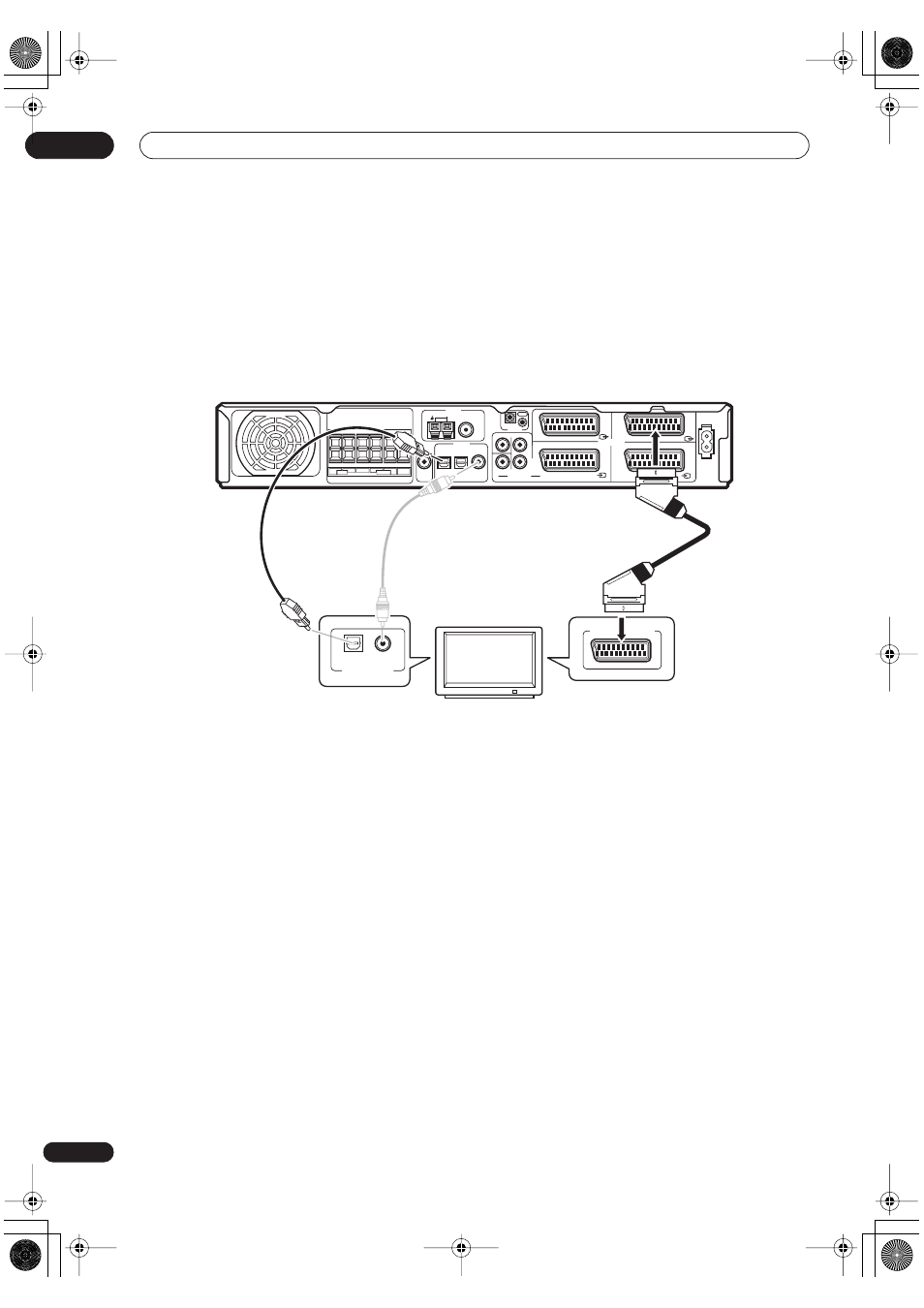

Cómo conectar un TV
En esta página se indica cómo conectar un TV al
receptor. Si su TV dispone de un descodificador digital
incorporado, puede conectar la salida de audio digital a
este receptor para disfrutar de los programas de TV
digital en sonido Dolby Digital y DTS.
1 Utilice un cable SCART para conectar el conector
AV de DVR/TV IN/OUT a un conector AV de su TV.
2 Para conectar la toma de STB(DVD) OPT1 a una
salida óptica de audio digital de su TV, utilice un
cable óptico para audio digital.
Si su TV no dispone de una toma óptica para salida de
audio digital, puede utilizar una conexión coaxial para la
toma de
DVD(STB) COAX. Sin embargo, puesto que esta
salida se asigna por defecto a la entrada de DVD, para
poderla utilizar tendrá que reasignarla a la entrada de
STB. Para saber cómo llevar a cabo esta operación, tras
haber conectado todo lo demás, consulte en la página 39
Configuración de la entrada coaxial.
