Cómo conectar el equipo 03
9
Sp
Español
Capítulo 3
Cómo conectar el equipo

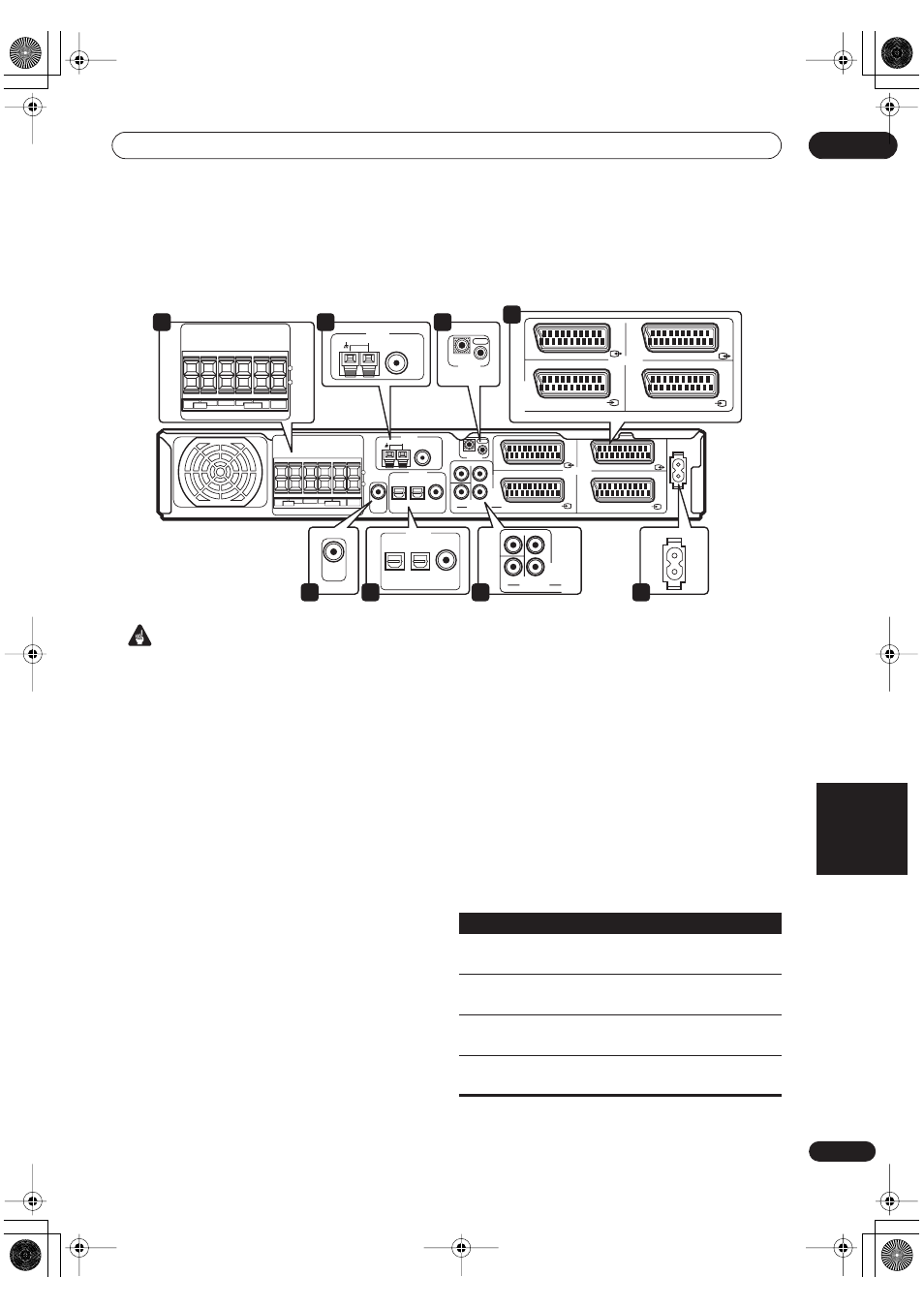

Panel posterior
Importante
• Antes de realizar o modificar las conexiones,
desconecte la potencia y desenchufe el cable de
alimentación de la toma de corriente.
1 Terminales de los SPEAKERS (página 15)
Terminales de los altavoces FRONT L/R, CENTER,
SURROUND L/R y SURROUND BACK.
2 Conexiones de antena
AM LOOP (página 17)
Si la recepción es deficiente, conecte la antena de
cuadro de AM suministrada, o bien una antena
externa.
Terminal para antena FM UNBAL 75 Ω (página 17)
Si la recepción es deficiente, conecte la antena de
hilo de FM suministrada, o bien una antena externa.
3 Toma de CONTROL IN/toma de CONTROL OUT
Utilice estas tomas para vincular los componentes
Pioneer entre sí, de forma que todos los componentes
que integran la cadena funcionen con un único sensor
remoto (página 19).
También se utilizan para el control especial SR+ de las
pantallas de plasma Pioneer (página 18).
4 Conectores AV del tipo SCART
Los cuatro conectores AV del tipo SCART soportan vídeo
y audio analógico.
Conector AV para VIDEO IN/OUT (página 14)
Conector AV para la entrada de VIDEO. Cuando el
receptor se ha ajustado a cualquier otra entrada,
dicha señal se genera desde el conector AV para
VIDEO IN/OUT.
Conector AV para DVR/TV IN/OUT (páginas 12,14)
Conector AV para la entrada de DVR/TV. Cuando el
receptor se ha ajustado a cualquier otra salida, dicha
señal se genera desde el conector AV para
DVR/TV IN/OUT.
Conector AV para DVD IN (página 11)
Conector AV para la entrada de DVD.
Conector AV para STB IN (página 13)
Conector AV para la entrada de STB.
La siguiente tabla indica los formatos disponibles de
entrada y de salida de vídeo para cada conector AV.
COAX
SUB WOOFER
L
R
CENTER SURROUND
CONTROL
AV CONNECTOR
AC IN
AUDIO IN (5.1CH) STB IN DVD IN
VIDEO IN/OUT DVR/TV IN/OUT
FM UNBAL 75Ω
AM LOOP
ANTENNA
IN
OUT
SUB
WOOFER
OUT
STB (DVD)
OPT1 DVR/TV
OPT2
DVD (STB)
DIGITAL IN
SPEAKERS FRONT SURROUND R CENTER SURROUND BACK L R L
+
–
AC IN
FM UNBAL 75Ω
AM LOOP
ANTENNA
COAX
STB
(DVD)
OPT1
DVR/TV
OPT2
DVD
(STB)
DIGITAL IN
SUB
WOOFER
OUT
CONTROL
IN
OUT
1 2
5 6 7
4
3
8
VSX-C502
AV CONNECTOR
STB IN DVD IN
VIDEO IN/OUT DVR/TV IN/OUT
SUB WOOFER
L
R
CENTER SURROUND
AUDIO IN (5.1CH)
SPEAKERS FRONT SURROUND R CENTER SURROUND
BACK
L R L
+
–
Conector Entrada Salida
DVD Compuesto, S-vídeo,
RGB
–
STB Compuesto, S-vídeo,
RGB
–
VIDEO Compuesto, S-vídeo,
RGB
Compuesto
DVR/TV Compuesto Compuesto, S-vídeo,
RGB
