Aansluiten van de apparatuur 03
12
Du
Aansluiting TV
Op deze bladzijde staat aangegeven hoe u de TV op de
receiver kunt aansluiten. Indien uw TV een ingebouwde
digitale decoder heeft, kunt u de digitale audio-ooutput
op de receiver aansluiten voor Dolby Digital en DTS-
geluid bij digitale TV-uitzendingen.

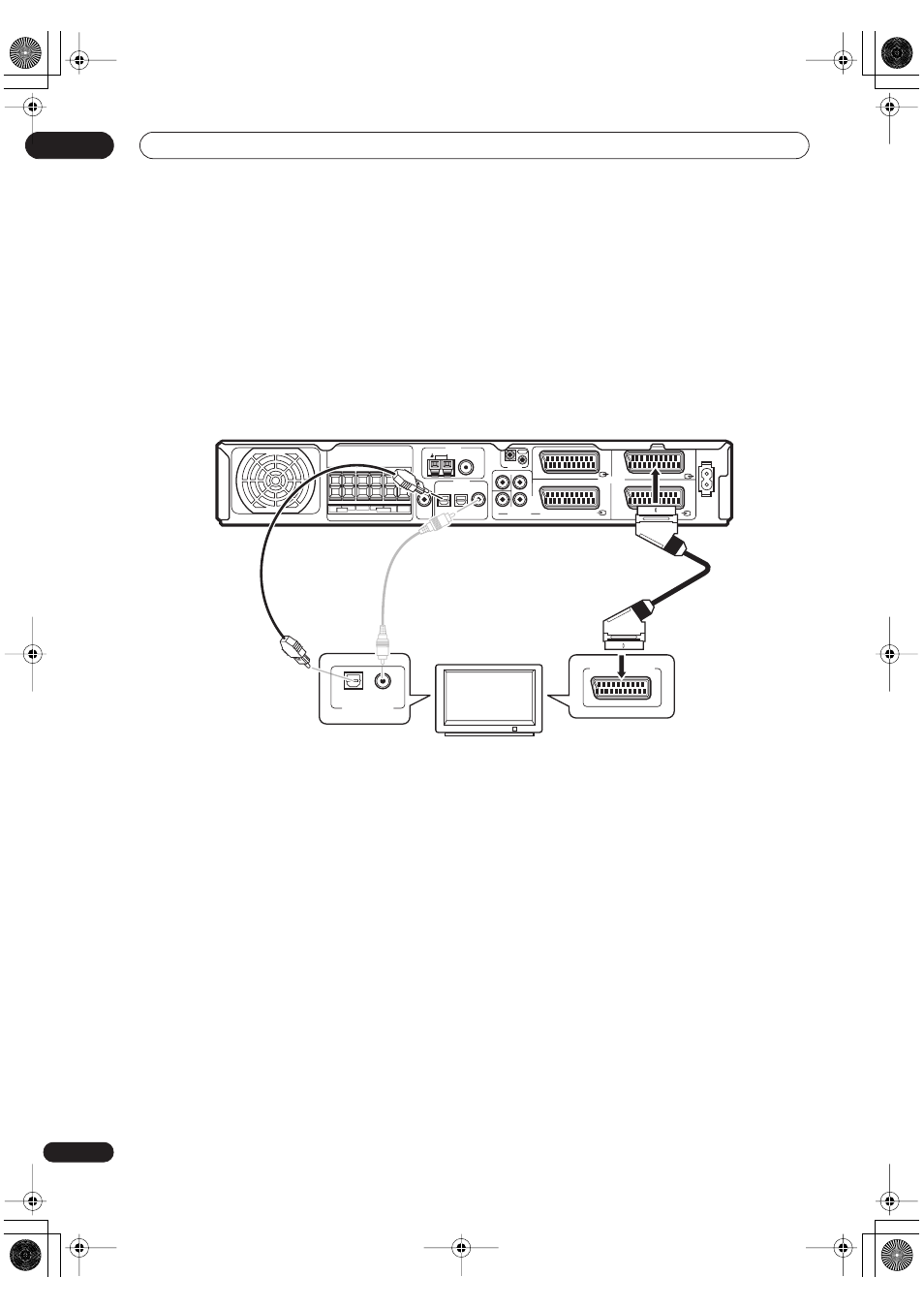

1 Gebruik een SCART-kabel om de DVR/TV IN/OUT
AV-connector aan te sluiten op een AV-connector op
de TV.
2 Gebruik een optische digitale audiokabel om de
STB(DVD) OPT1-contactbus aan te sluiten op een
optische digitale audio-uitgang op de TV.
Indien uw TV geen optische digitale audio out-contactbus
heeft kan een coaxiale aansluiting op de
DVD(STB)
COAX-contactbus worden gebruikt. Omdat deze ingang
echter standaard is toegekend aan de
DVD-ingang, dient
u deze opnieuw toe te kennen aan de STB-ingang voordat
u hem kunt gebruiken. Zie Optische inputinstelling op
blz. 38 nadat alle andere onderdelen zijn aangesloten.
