Quick Start Handleiding 01
6
Du
Hoofdstuk 1
Quick Start Handleiding
Introductie
Deze Quick Start Handleiding geeft aan hoe de speakers,
TV en DVD-speler op deze receiver dienen te worden
aangesloten, en laat tevens zien hoe een DVD-schijf
wordt gestart en afgespeeld.
Eenvoudige aansluiting
In dit onderdeel wordt aangegeven hoe de speakers,
subwoofer, DVD-speler en TV op de receiver worden
aangesloten waardoor u in korte tijd van het home
cinema-geluid kunt gaan genieten.
Zorg er allereerst voor dat alles wat u aansluit is
uitgeschakeld en niet is aangesloten op de netspanning.
Aansluiten van de speakers
Deze receiver heeft speakeruitgangen voor de linker- en
rechtervoorspeakers (
L en R in de figuur), een
middenspeaker ( C) en twee surroundspeakers (RS en LS)
alsmede een Surround Back-speaker ( SB). Alleen de
linker- en rechtervoorspeakers zijn bestemd voor de
minimum speakerconfiguratie; wij raden echter aan alle
vijf de speakers aan te sluiten. N.B.: Surround speakers
dienen te allen tijde per twee te worden aangesloten; er
mag niet slechts één surround speaker worden
aangesloten. Alle te gebruiken speakers dienen een
nominale impedantie van tussen de 6 en 16
Ω te hebben.

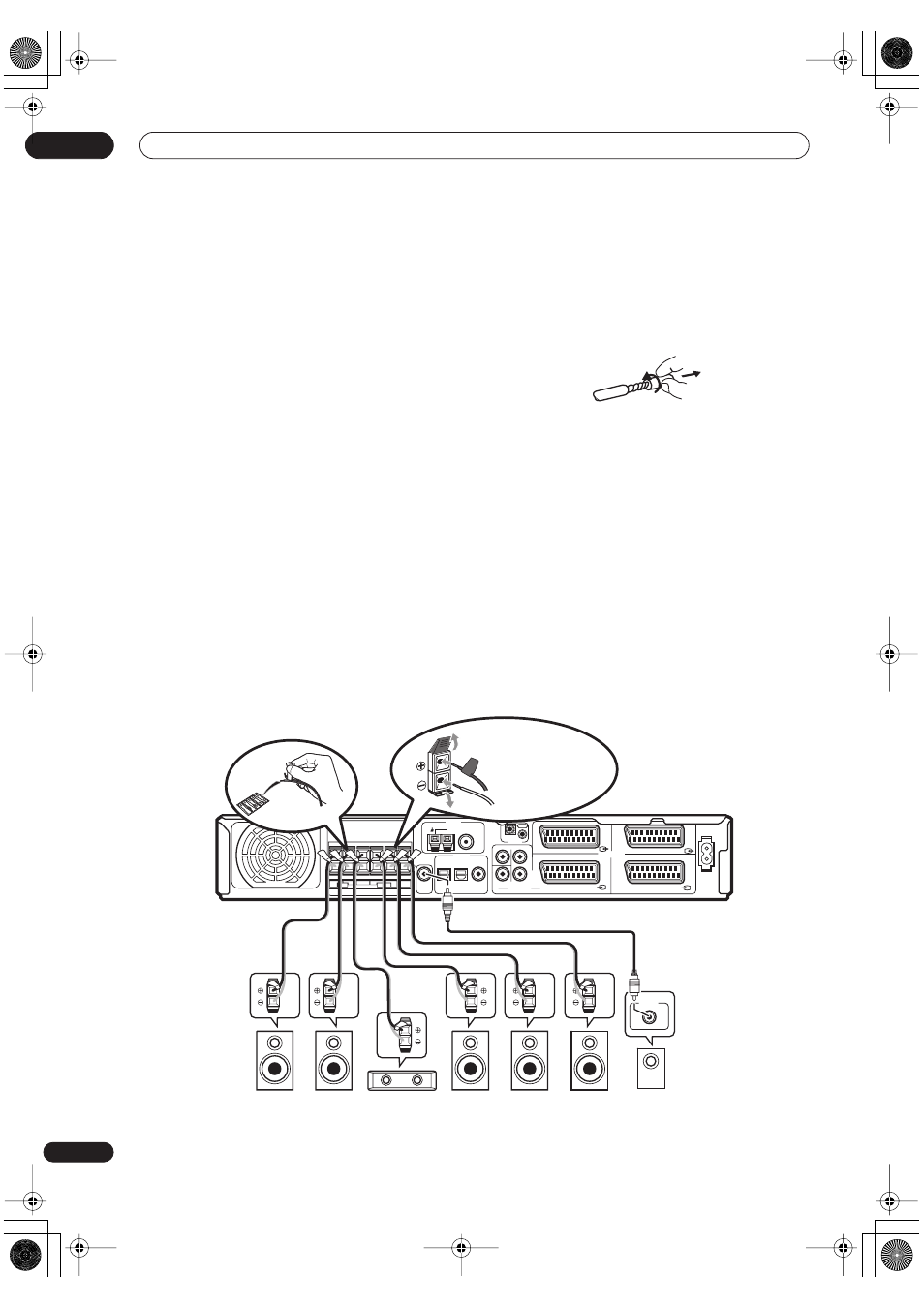

1 Sluit de speakers aan op de receiver zoals in de
figuur hieronder aangegeven.
Verwijder ongeveer 1 cm van de isolatie van elke
speakerdraad.
Sluit de voorspeakers aan op de FRONT L/R-
aansluitpunten; de middenspeaker aan het CENTER-
aansluitpunt; en de surroundspeakers aan de
SURROUND L/R-aansluitpunten; en de Surround Back-
speaker aan de
SURROUND BACK-aansluitpunten.
Druk op het lipje om een aansluitpunt te openen; steek de
gestripte draad erin en laat dan het lipje los zodat de
draad vast komt te zitten.
Voor het juiste geluid is het belangrijk dat de positieve en
negatieve aansluitpunten van de receiver met iedere
speaker overeenkomen. Daartoe kunt u de meegeleverde
gekleurde zelfklevende labels gebruiken door elk daarvan
op de helft van elke speakerkabel te bevestigen.
2 Sluit een subwoofer met voeding aan op de
SUBWOOFER OUT-contactbus zoals aangegeven in
de figuur hieronder.
Gebruik een standaard audiosnoer met RCA/
Phonostekkers.
COAX
SUB WOOFER
L
R
CENTER SURROUND
CONTROL
AV CONNECTOR
AC IN
AUDIO IN (5.1CH) STB IN DVD IN
VIDEO IN/OUT DVR/TV IN/OUT
FM UNBAL 75Ω
AM LOOP
ANTENNA
IN
OUT
SUB WOOFER
OUT
STB
(DVD)
OPT1
DVR/TV
OPT2
DVD
(STB)
DIGITAL IN
SPEAKERS FRONT SURROUND R CENTER SURROUND BACK L R L
+
–
LINE LEVEL
INPUT
VSX-C502
Zie volgende bladzijde
voor gegevens over de
aansluiting.
R (Rechts
voor) L (Links
voor) C (Midden) RS (Rechts
surround) LS (Links
surround) SW
(Subwoofer) SB (Surround
Back)
