Aansluiten van andere videocomponenten
De
VIDEO IN/OUT AV-connector kan voor een
videorecorder of recorder met analoge audio worden
gebruikt. De
DVR/TV IN/OUT AV-connector en de
bijbehorende digitale audioverbinding (de
DVR/TV OPT2
contactbus) kan samen met digitale video-componenten
worden gebruikt zoals een DVD-recorder die digitale
soundtracks kan afspelen.

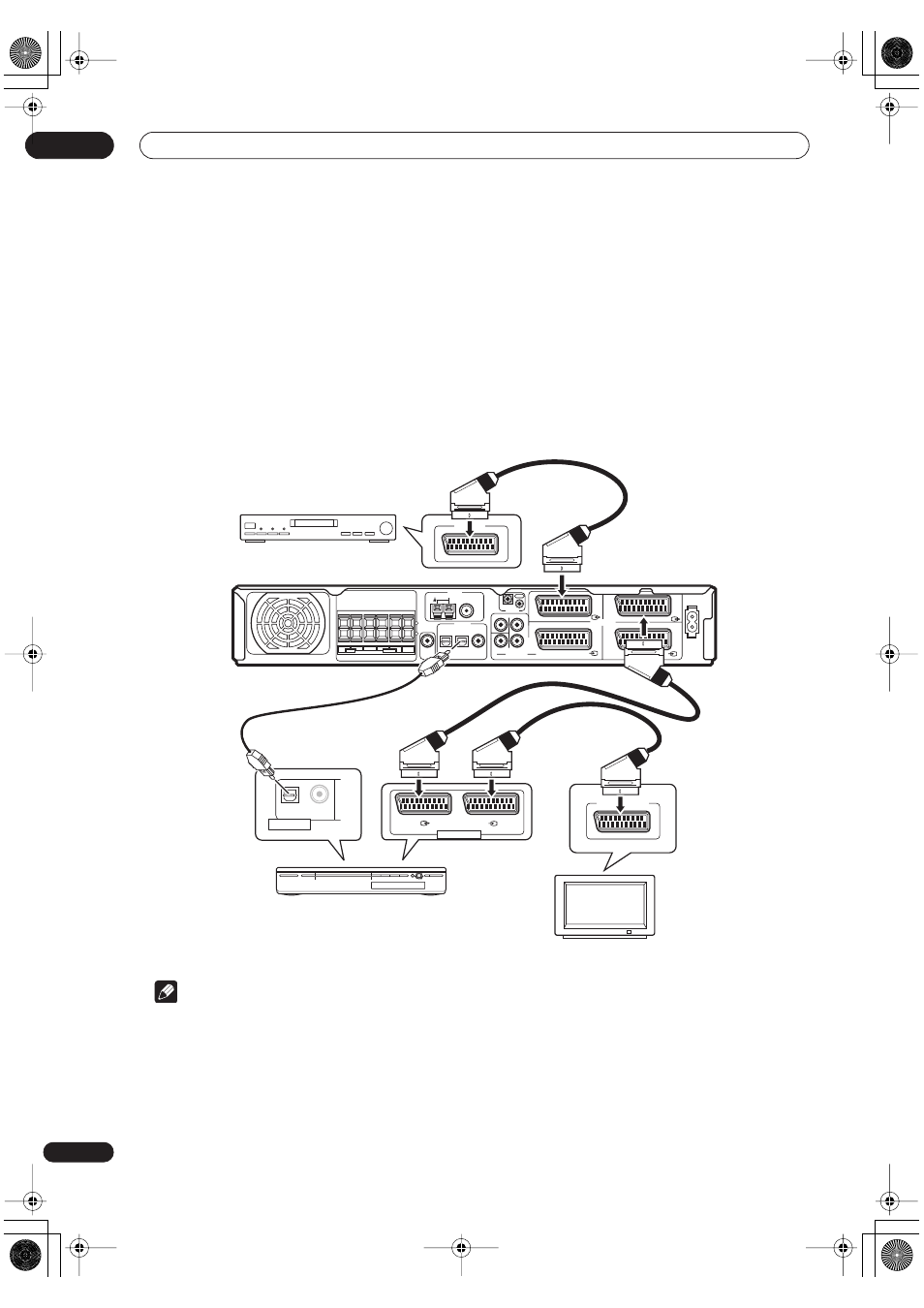

1
Gebruik een SCART-kabel om de VIDEO IN/OUT
AV-connector aan een AV-connector op uw
videorecorder (of ander videocomponent) aan te
sluiten.
Hiermee kunt u de videorecorder afspelen of met de
videorecorder opnemen (of een ander component).
2
Gebruik een SCART-kabel om de DVR/TV IN/OUT
AV-connector aan een AV-connector op uw DVD-
recorder (of ander videocomponent) aan te sluiten.
Hiermee kunt u de DVR afspelen of met de DVR
opnemen (of een ander component), inclusief RGB-
video.
3
Gebruik een optische digitale audiokabel om de
DVR/TV OPT2-contactbus aan een optische digitale
audio-uitgang op uw DVD-recorder (of ander
videocomponent) aan te sluiten.
Deze verbinding is bestemd voor stereo en meerkanaals
digitale audio.
N.B.
• Sommige TV’s hebben zowel RGB als i/o-Link.A
compatibele AV-connectors, of een enkele AV-
connector die kan worden gebruik om te switchen.
Zie de instructies bij de TV voor meer gegevens
hierover. Deze receiver is compatibel met beide
formaten zonder dat u hoeft te switchen.
• Wanneer de DVR aanstaat dient u ervoor te zorgen
dat deze op de juiste input staat afgesteld zodat audio
en video uit de receiver aan de TV worden
doorgegeven.
• Wanneer de receiver niet is aangesloten of in standby
staat (terwijl de AV Direct uitstaat), is het mogelijk dat
u vervormd geluid hoort uit de
VIDEO IN/OUT AV-
connector en de
DVR/TV IN/OUT AV-connector
indien een aangesloten component wordt gebruikt.
