Guía rápida de puesta en marcha 01
7
Sp
Español

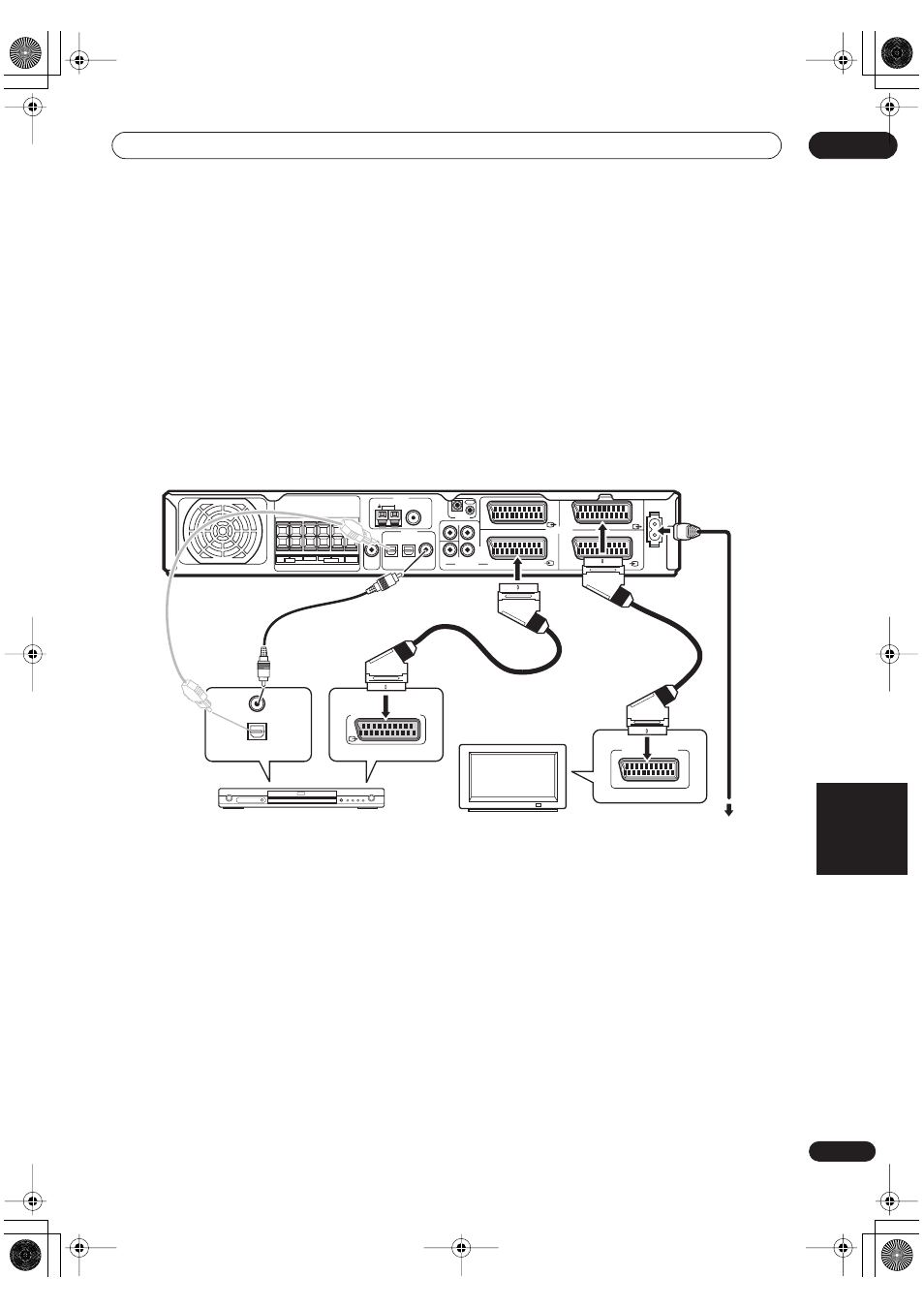

Cómo conectar el TV y el reproductor de DVD
1 Conecte el reproductor de DVD al receptor.
Para el vídeo y el audio analógico, conecte un cable
SCART de 21 pins (no suministrado) entre la salida de AV
de su reproductor de DVD y el conector AV para
DVD IN
(ENTRADA DE DVD) de este receptor. (Para la
asignación de los pins, consulte en la página 52
Especificaciones.)
Para el audio digital, conecte un cable de audio digital
coaxial (no suministrado) entre la salida digital coaxial de
su reproductor de DVD y la toma de
DVD(STB) COAX de
este receptor.
• Si su reproductor de DVD no dispone de una salida
digital coaxial, puede utilizar un cable óptico
conectado entre la toma de salida óptica de su
reproductor de DVD y la toma
STB(DVD) OPT1 de
este receptor. No obstante, tendrá que reasignar la
entrada al DVD antes de utilizarlo por primera vez.
Para saber cómo llevar a cabo esta operación,
consulte en la página 39
Configuración de la entrada
óptica.
• Si conecta un cable óptico-digital, tenga cuidado de
que, al introducir la clavija de conexión, no dañe el
dispositivo de protección de la toma óptica.
2 Conecte el TV al receptor.
Utilice un cable SCART de 21 pins (no suministrado) para
conectar el conector AV para
DVR/TV IN/OUT
(ENTRADA/SALIDA DE DVR/TV) de este receptor a una
entrada SCART de su TV.
3 Conecte el cable de alimentación de CA
(suministrado) a la AC IN (ENTRADA DE CA) de este
receptor, y enchufe el otro extremo en una toma de
corriente.
Cómo encender el receptor y
reproducir un DVD
Tan pronto como encienda el receptor, éste detectará
automáticamente los altavoces que hay conectados. Si
bien es posible llevar a cabo otras configuraciones más
detalladas para optimizar el sonido surround, la
configuración básica debería proporcionarle de
inmediato un sonido surround aceptable.
1 Encienda el TV y el subwoofer activo.
Asegúrese también de que el TV está ajustado a la
entrada de AV a la que haya conectado el receptor.
2 Para encender el receptor, pulse RECEIVER en
el mando a distancia o STANDBY/ON en el panel
frontal.
3 Para seleccionar la entrada de DVD, pulse DVD en
el mando a distancia, o bien gire el botón INPUT
SELECTOR (SELECTOR DE ENTRADA) del panel
frontal.
4 Encienda el reproductor de DVD.
5 Inserte un disco DVD y empiece la reproducción.
Este receptor descodificará automáticamente los discos
DVD-Vídeo con sonido Dolby Digital, DTS o Dolby
Surround, de acuerdo con la configuración de sus
altavoces. En la mayoría de los casos, no será necesario
realizar ningún cambio para obtener un sonido surround
realista.
En la página 27, en la sección El sistema de sonido
HomeCinema, se detallan otras posibilidades (como, por
ejemplo, escuchar un CD con sonido surround
multicanal).
6 Para ajustar el volumen, utilice el control de
MASTER VOLUME (VOLUMEN MAESTRO) (panel
frontal o mando a distancia).
• Baje el volumen del TV, de modo que sólo escuche el
sonido procedente de este sistema.
COAX
SUB WOOFER
L
R
CENTER SURROUND
CONTROL
AV CONNECTOR
AC IN
AUDIO IN (5.1CH) STB IN DVD IN
VIDEO IN/OUT DVR/TV IN/OUT
FM UNBAL 75Ω
AM LOOP
ANTENNA
IN
OUT
SUB
WOOFER
OUT
STB (DVD)
OPT1 DVR/TV
OPT2
DVD (STB)
DIGITAL IN
SPEAKERS FRONT SURROUND R CENTER SURROUND BACK L R L
+
–
TV
AV CONNECTOR IN
VSX-C502
Reproductor de DVD
DIGITAL AUDIO OUT
OPTICAL
COAXIAL AV CONNECTOR (RGB) - TV/AV Receiver
COAX
SUB WOOFER
L
R
CENTER SURROUND
CONTROL
AV CONNECTOR
AC IN
AUDIO IN (5.1CH) STB IN DVD IN
VIDEO IN/OUT DVR/TV IN/OUT
FM UNBAL 75Ω
AM LOOP
ANTENNA
IN
OUT
SUB
WOOFER
OUT
STB (DVD)
OPT1 DVR/TV
OPT2
DVD (STB)
DIGITAL IN
SPEAKERS FRONT SURROUND R CENTER SURROUND BACK L R L
+
–
TV
AV CONNECTOR IN
VSX-C502
Reproductor de DVD
DIGITAL AUDIO OUT
OPTICAL
COAXIAL AV CONNECTOR (RGB) - TV/AV Receiver
