Aansluiten van de apparatuur 03
18
Du

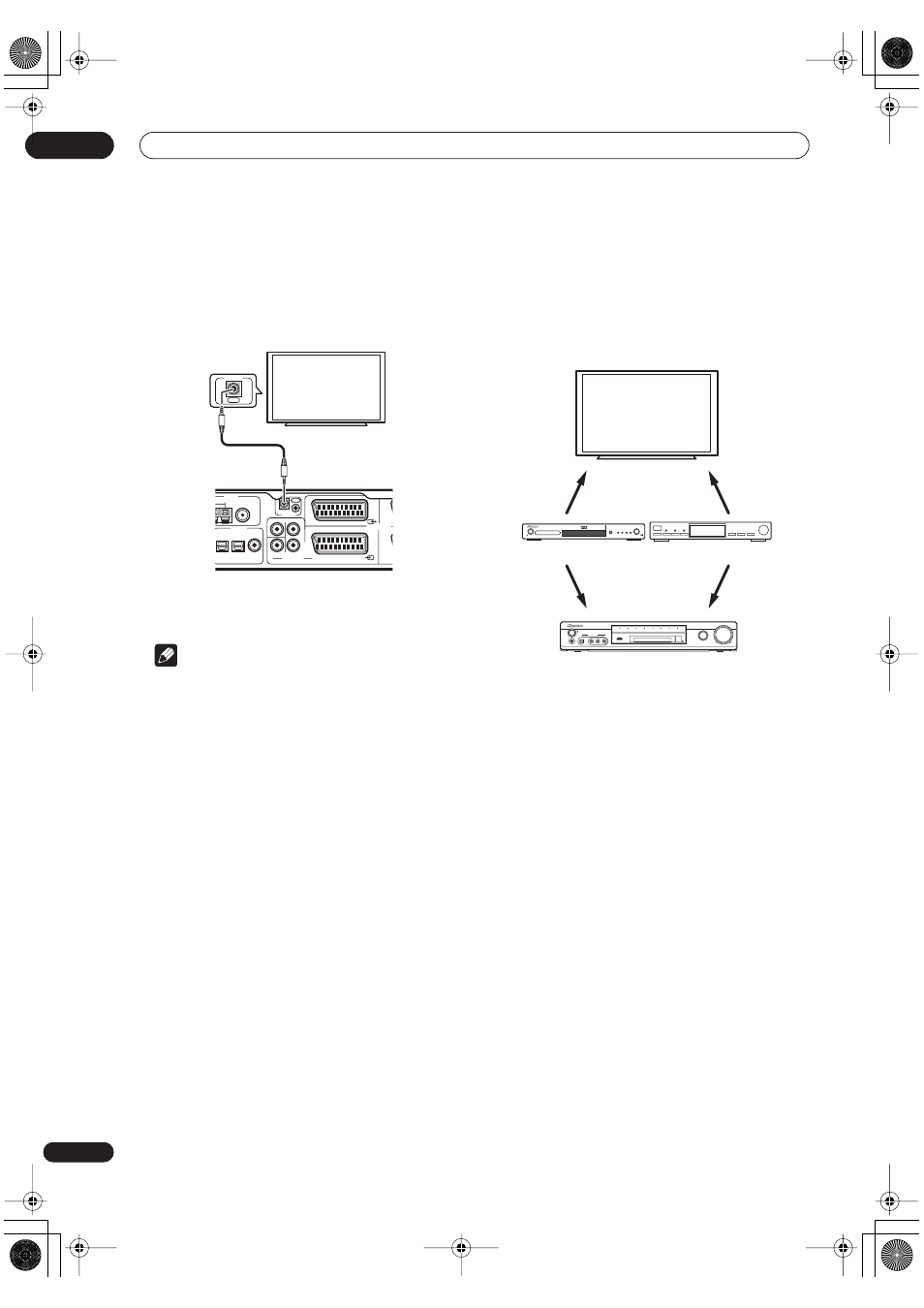

Gebruik van de receiver met een
Pioneer plasma-display
Indien u een Pioneer plasma-display heeft, kunt u de
bijgeleverde SR+ kabel gebruiken voor aansluiting op
deze receiver t.b.v. diverse handige functies, zoals
automatisch wisselen van de video-input van de plasma-
display bij omzetting van de receiverinput.
N.B.
• Indien u de receiver aansluit op een Pioneer plasma-
display via de bijgeleverde SR+ kabel, dient u de
afstandsbediening op de afstandsbedieningssensor
van de plasma-display te richten om de receiver te
kunnen bedienen. In dat geval kunt u de receiver niet
met de afstandsbediening bedienen indien u de
plasma-display uitschakelt.
• Deze receiver is compatible met alle Pioneer plasma-
displays vanaf 2003.
• Gebruik de bijgeleverde SR+ kabel met miniplug
en drie ringen voor aansluiting van de CONTROL IN-
contactbus van deze receiver op de CONTROL OUT-
contactbus van uw plasma-display.
Voordat u de extra SR+ functies kunt gaan gebruiken,
dient u enkele instellingen in de receiver aan te brengen.
Zie
Het invoeren van instellingen voor de receiver vanuit
het Instellingenmenu op blz. 36 voor uitvoerige uitleg
hierover.
Om de SR+ functies zo goed mogelijk te benutten kunt u
de broncomponenten (DVD-speler, etc.) op enigszins
andere wijze dan in dit hoofdstuk omschreven
aansluiten. Sluit voor elk component de video-output
rechtstreeks aan op de plasma-display, en sluit alleen de
audio (analoog en/of digitaal) op deze receiver aan.
OUT
CONTROL
COAX
SUB WOOFER
L
R
CENTER SURROUND
CONTROL
AV CONNECTOR
AUDIO IN (5.1CH) DVD IN
VIDEO IN/OUT
FM UNBAL 75Ω
AM LOOP
ANTENNA
IN
OUT
STB (DVD)
OPT1 DVR/TV
OPT2
DVD (STB)
DIGITAL IN
VSX-C502
Pioneer plasma-display
DVD-speler
VSX-C502
Pioneer
plasma-display
Satellietontvanger, etc.
VIDEO
INPUT 3
VIDEO
INPUT 1
TV/SAT
AUDIO IN
DVD
AUDIO IN
STANDBY/ON
OPEN/CLOSE
MASTER VOLUME INPUT SELECTOR PHONES ADVANCED NEO:6 STANDBY/ON
FRONT INPUT DIGITAL IN VIDEO AUDIO L R
PHONES/SETUP MIC
DTS 2PRO LOGICII 2PRO LOGICIIX 2DIGITAL AV DIRECT
DOWN UP
