Cómo conectar el equipo 03
13
Sp
Español
Cómo conectar un receptor por satélite/cable u otro descodificador
Los receptores por satélite/cable, así como los
sintonizadores de TV digital terrestre, son ejemplos de lo
que se conoce como "descodificadores".

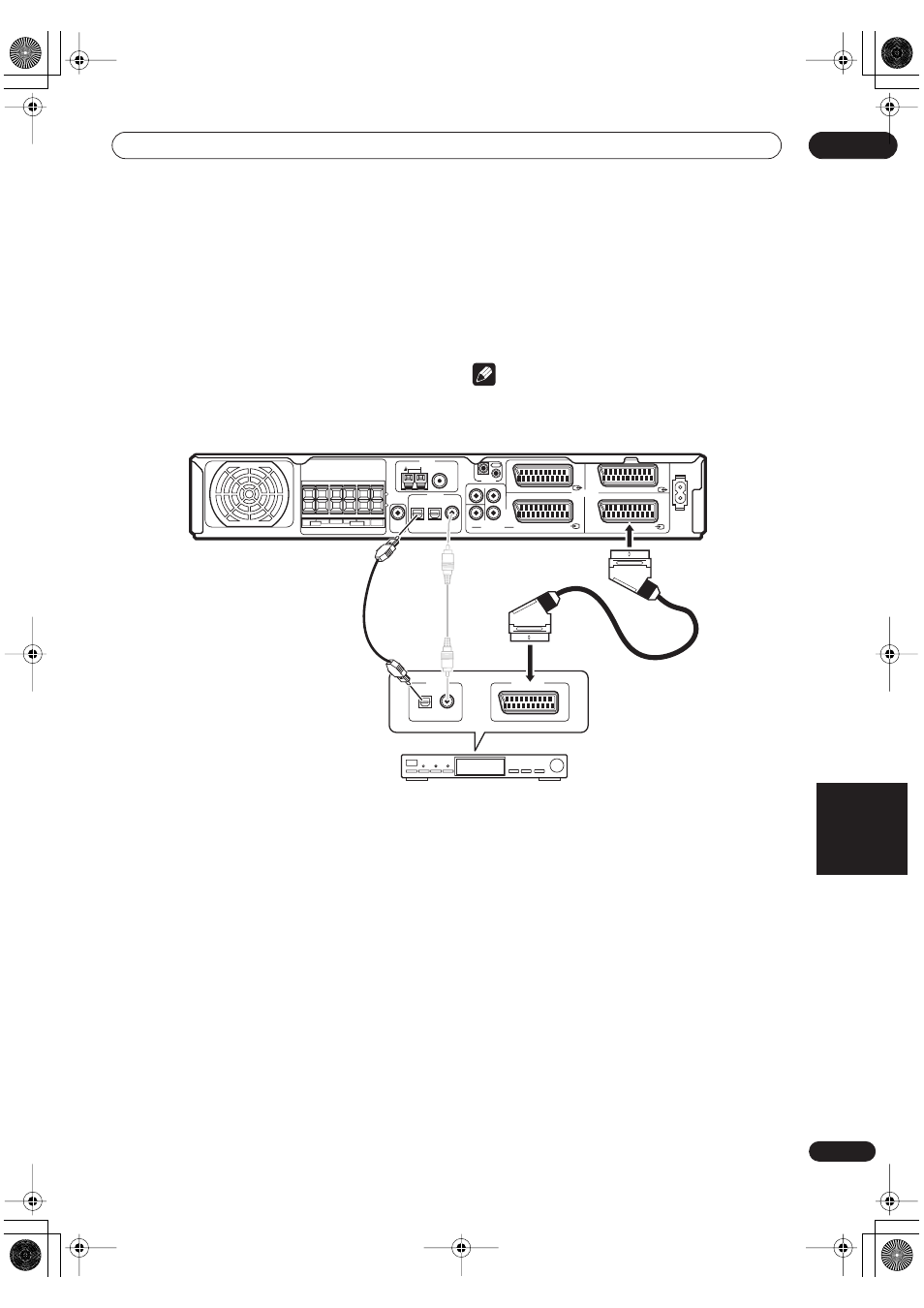

1 Utilice un cable SCART para conectar el conector
AV para STB IN a un conector AV del componente
descodificador.
De este modo, las señales de audio estéreo analógico y
de vídeo se transmitirán del componente descodificador
a este receptor.
2 Utilice un cable de audio óptico-digital para
conectar la toma de STB(DVD) OPT1 a una salida de
audio óptico-digital del componente descodificador.
Esta conexión transmitirá el audio digital multicanal y
estéreo.
Si su componente descodificador no dispone de una
toma para la salida de audio óptico-digital, puede utilizar
una conexión coaxial para la toma de
DVD(STB) COAX.
Sin embargo, puesto que esta entrada se ha asignado
por defecto a la entrada de
DVD, antes de poderla utilizar
deberá reasignarla a la entrada de STB. Tras haber
realizado el resto de las conexiones, consulte en la
página 39
Configuración de la entrada coaxial para saber
cómo llevar a cabo esta operación.
Nota
• Si su receptor por satélite/cable no dispone de una
salida de audio digital, omita el paso 2 anterior.
