Aansluiten van de apparatuur 03
17
Du
Nederlands

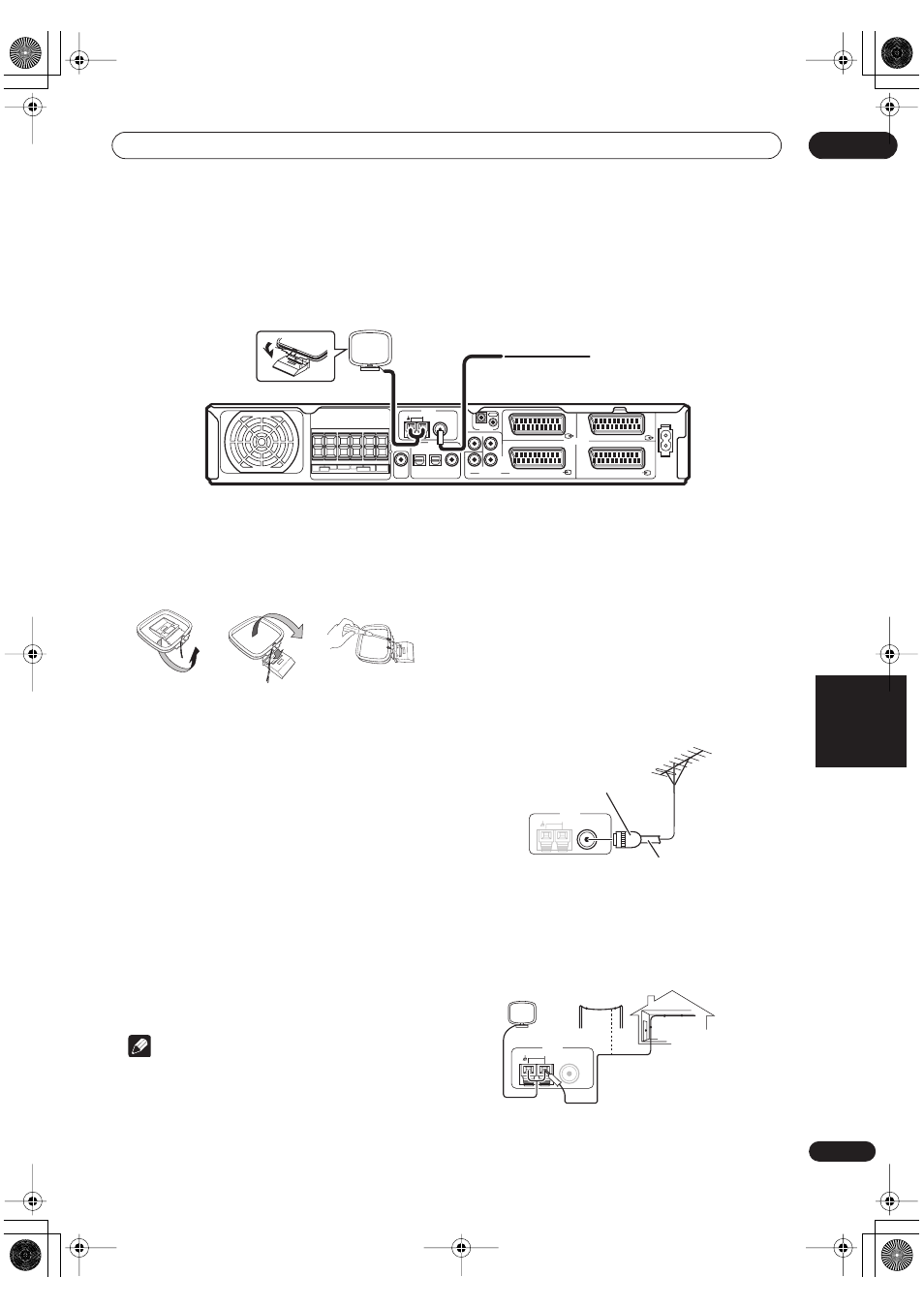

Aansluiten van de antennes
Met de bijgeleverde antennes kunt u op eenvoudige wijze
naar AM- en FM-radio luisteren. Indien u merkt dat de
ontvangstkwaliteit slecht is kunt u een buitenantenne
gebruiken voor een beter geluid—zie
Verbinden van de
buitenantennes hieronder.
AM-kaderantenne
1 Monteer de antennestaander zoals in de figuur
aangegeven.
• Buig de staander in de aangegeven richting (fig. A).
• Klem de lus in de staander (fig. B).
• Het is mogelijk de AM-antenne aan de muur te
bevestigen (fig. C). Zorg er voorafgaand aan
bevestiging voor dat de ontvangst goed is.
2 Verwijder de beschermingselementen van beide
AM-antennedraden.
3 Druk op de lipjes van de AM-LOOP-
antenneterminal om deze te openen en steek een
draad in iedere terminal.
4 Laat het lipje los om de AM-antennedraden vast
te zetten.
5 Plaats de AM-antenne op een vlak oppervlak en
zet deze in de richting met de beste ontvangst.
Plaats de antenne niet in de buurt van computers,
televisies of andere electrische apparatuur, en zorg
ervoor dat de antenne niet in aanraking komt met
metalen voorwerpen.
N.B.
• Het signaal aardverbinding ( ) dient ter
vermindering van ruis die ontstaat wanneer de
antenne wordt aangesloten. Het is geen electrische
veiligheidsaardverbinding.
FM-draadantenne
• Verbind het FM UNBAL 75 Ω-
antenneaansluitpunt.
Voor het beste resultaat kan de FM-antenne geheel
worden uitgetrokken en aan een muur of deurpost
worden bevestigd. Laat deze niet loshangen en laat de
draad ook niet opgewonden zitten.
Verbinden van de buitenantennes
Voor verbetering van de FM-ontvangst kan een FM-
buitenantenne aan het
FM UNBAL 75 Ω-
antenneaansluitpunt worden aangesloten.
Om de AM-ontvangst te verbeteren kan een 5 tot 6 m
lange vinyldraad aan de
AM-LOOP-terminals worden
aangesloten zonder de bijgeleverde AM-lusantenne los te
koppelen.
Hang voor het beste resultaat de draad horizontaal
buiten op.
COAX
SUB WOOFER
L
R
CENTER SURROUND
CONTROL
AV CONNECTOR
AC IN
AUDIO IN (5.1CH) STB IN DVD IN
VIDEO IN/OUT DVR/TV IN/OUT
FM UNBAL 75Ω
AM LOOP
ANTENNA
IN
OUT
SUB WOOFER
OUT
STB (DVD)
OPT1 DVR/TV
OPT2
DVD (STB)
DIGITAL IN
VSX-C502
SPEAKERS FRONT SURROUND R CENTER SURROUND BACK L R L
+
–
fig. A fig. B fig. C
FM UNBAL 75Ω
AM LOOP
ANTENNA
PAL stekker
75 Ω coaxiale kabel
FM UNBAL 75Ω
AM LOOP
ANTENNA
Binnenantenne
(kabel met vinyl
bekleding)
5-6 m
Buitenantenne
