Raccordements 29
Fr
R
a
cc
o
rdements
2
Raccordement des enceintes
du système MCS-FS232

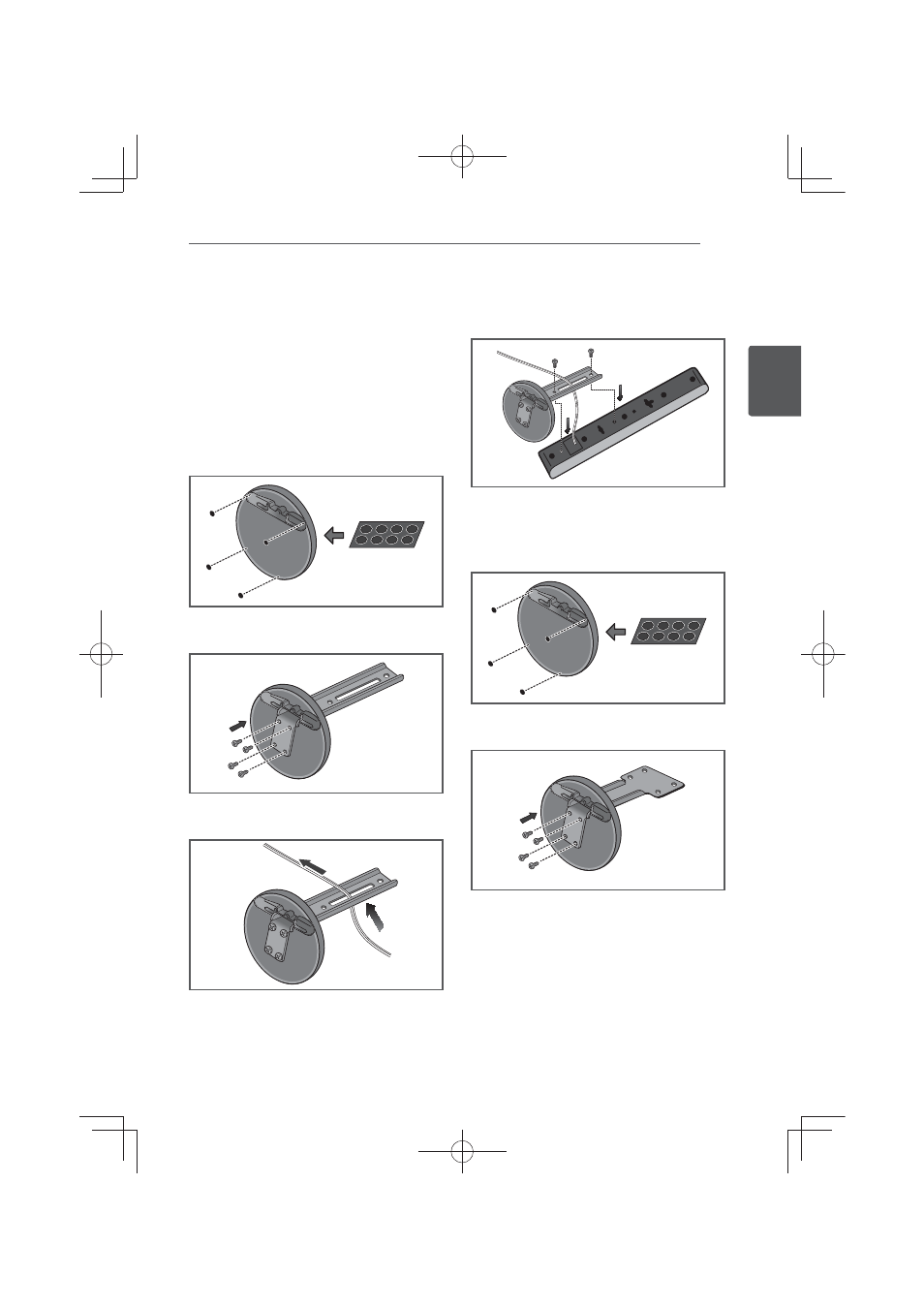

Préparation des enceintes
Pour les enceintes avant :
Montage des supports d’enceintes et
sécurisation des enceintes avant.
Installation dans le sens vertical
1. Utilisez le ruban adhésif fourni pour fixer
les 4 petits tampons sur la base de chaque
socle de haut-parleur.
Tampon
antidérapant
2. Glissez la grande barre à partir des trous
derrière la base et fixez-la avec les 4 vis.
3. Faites passer le câble d’enceinte à travers
l’orifice dans le mât.
4. Fixez correctement l’enceinte et le mвt
а l’aide des 2 vis fournies. Vérifiez que le
câble d’enceinte n’est pas coincé entre
l’enceinte et le mât.
Installation dans le sens horizontal
1. Utilisez l’adhésif fourni pour fixer les 4
petits coussinets sous le socle du support
d’enceinte.
Tampon
antidérapant
2. Glissez la petite barre à partir des trous
derrière la base et fixez-la avec les 4 vis.
