Raccordements 24
Fr
R
a
cc
o
rdements
2
Chapitre 2
Raccordements

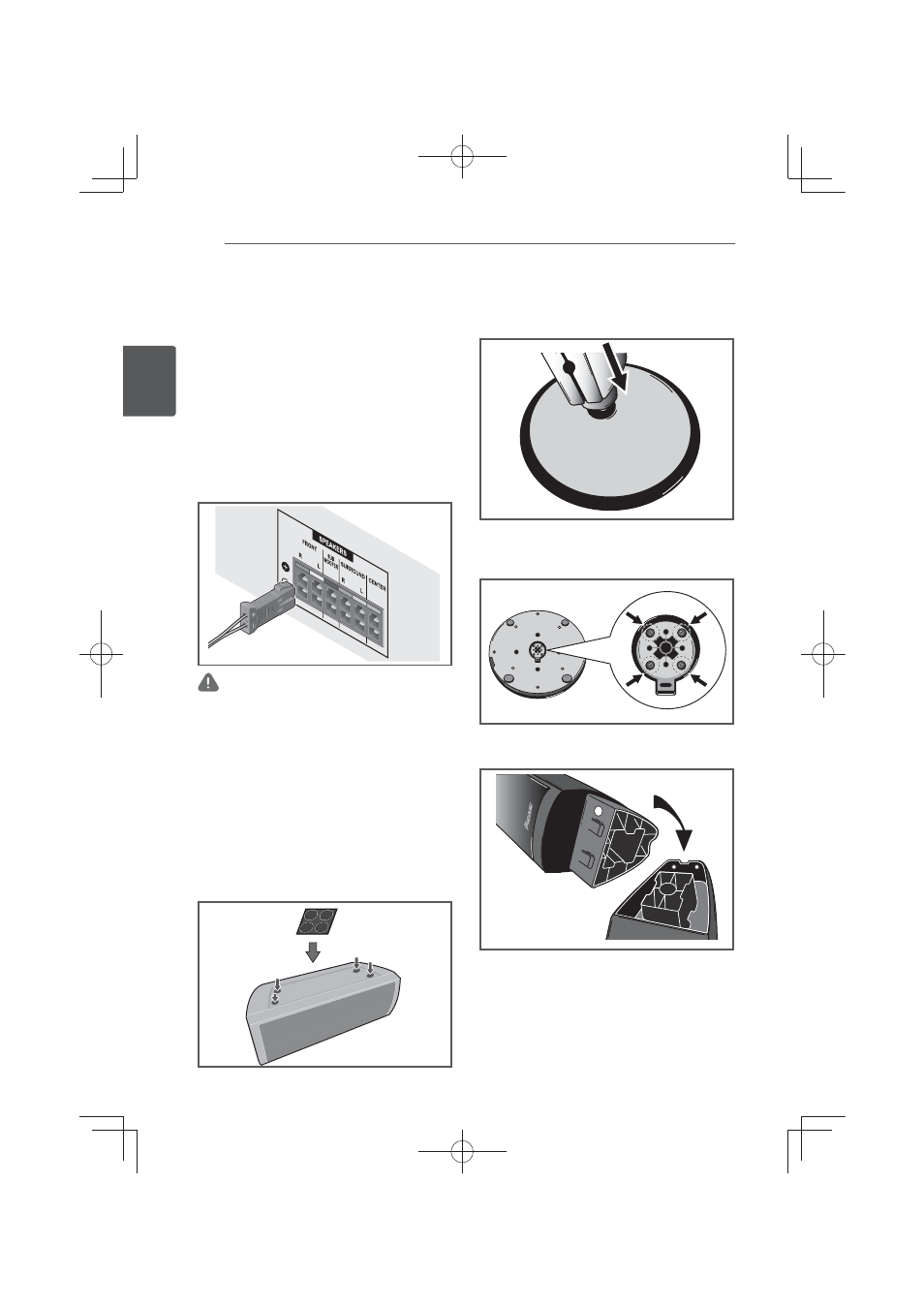

Assemblage des enceintes
Raccordement des enceintes
du système MCS-838, MCS-737
Préparation des enceintes
1. Branchez les fils sur le lecteur.
Raccordez les câbles connectés au lecteur
aux prises de couleurs identiques sur
l’enceinte.
Attention
‡ Les bornes des enceintes peuvent présenter une
tension électrique DANGEREUSE POUR LA SANTÉ.
Pour éviter tout risque de décharge électrique lors
du branchement et du débranchement des câbles
d’enceinte, débranchez le cordon d’alimentation
avant de toucher les parties non isolées.
‡ Ne connectez pas d’enceintes autres que celles
fournies avec ce système.
‡ Ne connectez pas les enceintes fournies
à un amplificateur autre que celui fourni
avec ce système. Toute connexion sur un
autre amplificateur peut se traduire par un
dysfonctionnement ou un incendie.
2. Fixez les coussinets antidérapants sous la
partie inférieure de l’enceinte centrale.
Tampon
antidérapant
3. Montez les enceintes avant/surround.
1
Insérez l’enceinte inférieure sur la base de
sorte que le trou du câble soit positionné à
l’arrière.
2 Fixez la base sur l’enceinte inférieure,
depuis le dessous, à l’aide des quatre vis
(M4 x 16).
3 Montez l’enceinte supérieure sur l’enceinte
inférieure.
