Specifiche tecniche
A-10
IS-20
Scheda Tecnica
PE 81.60
PE 81.50
Esecuzione
standard
a sicurezza intrinseca
Campi di misura
bar
0 ... 6 a 0 ... 60
0 ... 6 a 0 ... 60
Uscite
mA
4 ... 20
4 ... 20 (Speisetrenner)
Temperatura del fluido
°C
-30 ... +100
-20 ... +80
Temperatura ambiente
°C
-30 ... +100
-20 ... +80
Parti bagnate
acciaio inox
acciaio inox
Alimentazione U
B
DC
8 V < U
B
≤ 30 V
10 V < U
B
≤ 30 V
Carico massimo ammissibile
R
A
Ohm
R
A
≤ (U
B
- 8 V) / 0,02 A R
A
≤ (U
B
- 10 V) / 0,02 A
Precisione
BFSL
%
del fondo scala
≤ 0,5
≤ 0,25
Campo di temperatura
compensato
°C
0 ... +80 °C
0 ... +80 °C
Connessione elettrica,
a due fili
Il manuale d’uso corrispondente è incluso nella fornitura di
ogni manometro differenziale con trasmettitore integrato per
l’indicazione della pressione di lavoro.
Area non
pericolosa
Area
(classificata)
pericolosa
WIKA manuale d‘uso manometro differenziali modelli 712.15.100, 732.15.100
63
I
11592011.04 06/2014 GB/D/F/I

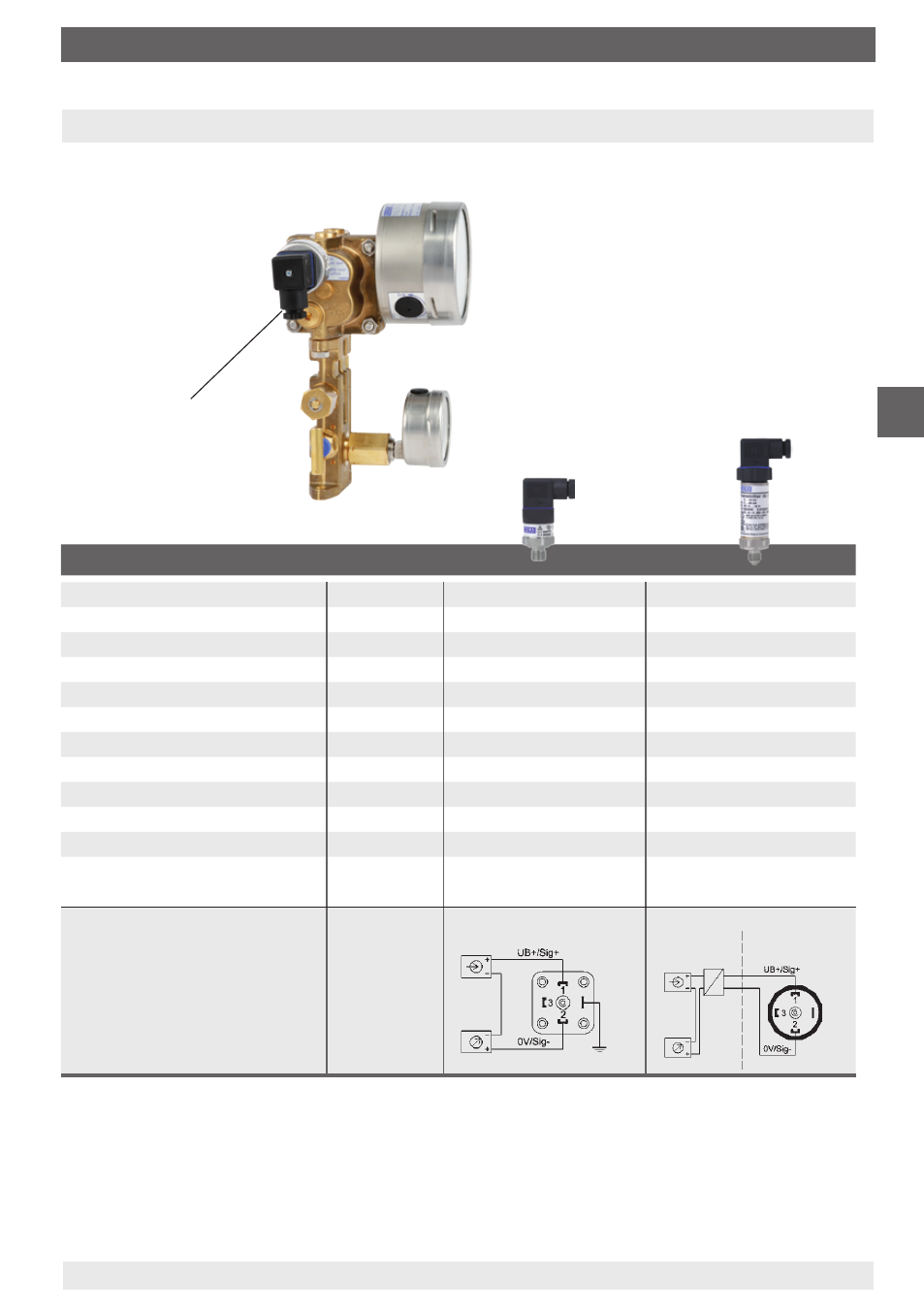

9. Trasmettitore per l'indicazione della pressione statica
9. Trasmettitore per l'indicazione della pressione statica (opzionale)
Versione standard modello A-10
o versione Ex modello IS-20
Trasmettitore per l'indi-
cazione della pressione
di lavoro
I trasmettitori per la pressione di lavoro
sono avvitati lateralmente sul lato sinistro
della camera di misura negativa e possono
essere montati successivamente in loco, se
necessario.
Attacco di pressione per trasmettitore:
G 1/4 (maschio)
