WIKA Betriebsanleitung Differenzdruckmessgerät Typen 712.15.100, 732.15.100
D
3. Montage / 4. Differenzdruckanzeige

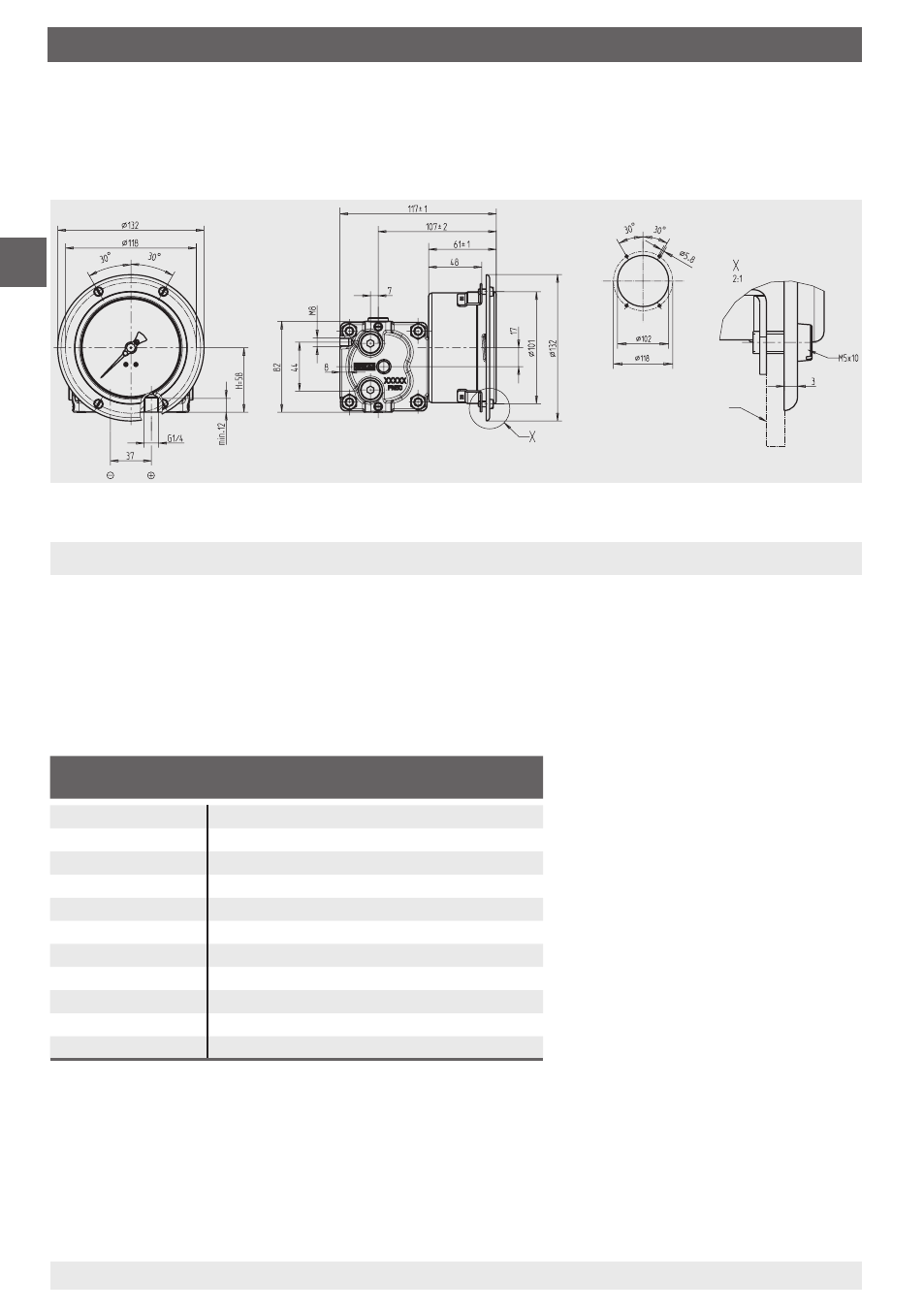

Option
Schalttafeleinbau
Messzelle Einstellbare Messbereiche
von bis
60 mbar 0 ... 40 mbar - 0 ... 60 mbar
90 mbar 0 ... 60 mbar - 0 ... 90 mbar
120 mbar 0 ... 80 mbar - 0 ... 120 mbar
165 mbar 0 ... 110 mbar - 0 ... 165 mbar
240 mbar 0 ... 160 mbar - 0 ... 240 mbar
330 mbar 0 ... 220 mbar - 0 ... 330 mbar
480 mbar 0 ... 320 mbar - 0 ... 480 mbar
660 mbar 0 ... 440 mbar - 0 ... 660 mbar
975 mbar 0 ... 650 mbar - 0 ... 975 mbar
1.350 mbar 0 ... 900 mbar - 0 ... 1.350 mbar
1.725 mbar 0 ... 1.150 mbar - 0 ... 1.725 mbar
4. Differenzdruckanzeige
Die Messspanne des Differenzdruckmessgerätes kann je nach Messzelle auf die in der
Tabelle angegebenen Messbereichsgrenzen eingestellt werden. Die Einstellung sollte
zweckmäßig auf dem Prüfstand erfolgen, kann jedoch auch direkt an der Messstelle mittels
Handprüfpumpe vorgenommen werden.
Messbereichsgrenzen
11563843.01
Schalttafelausschnitt
Schalttafel
