8. Trasmettitore per misura di livello
Punto zero elettrico (senza interruttore BCD opzionale)
Se il punto zero meccanico è modificato sull'indice regolabi-
le, il punto zero elettrico deve essere resettato al punto zero
meccanico.
Come prima cosa, togliere pressione al manometro.
Allentare completamente il coperchio della morsettiera sul
lato destro del manometro svitando completamente la vite
 in centro al coperchio  utilizzando un cacciavite appro-
priato (0,6 x 3,5 mm).
Estrarre la vite. Rimuovere la scatola della morsettiera 
con l'inserto  dalla base  e quindi separare il manome-
tro dall'alimentazione.
Rimuovere il coperchio della morsettiera  e spingere
l'inserto  in fuori attraverso la scatola  verso il basso.
Collegare con un ponticello i contatti 5 e 6 sull'inserto
utilizzando un cavo flessibile corto con le due estremità
denudate (max. resistenza consentita di 30 Ω).
Rimontare la presa nel senso inverso. Inserire il connetto-
re, con il pezzo di filo denudato, nell'inserto  e ristabilire
l'alimentazione.
Il nuovo punto zero verrà memorizzato nel sistema elettro-
nico entro max. 30 secondi. Durante questo periodo, la
corrente nell'anello aumenterà a 9,5 mA.
Il nuovo punto zero rimane memorizzato in caso di guasto
all'alimentazione.
Allentare nuovamente la morsettiera nella stessa sequenza
sopra descritta e rimuovere il pezzo di filo denudato. Dopo
aver montato di nuovo la morsettiera, il segnale di uscita
elettrica corrisponderà di nuovo alla visualizzazione dell'in-
dice meccanico.

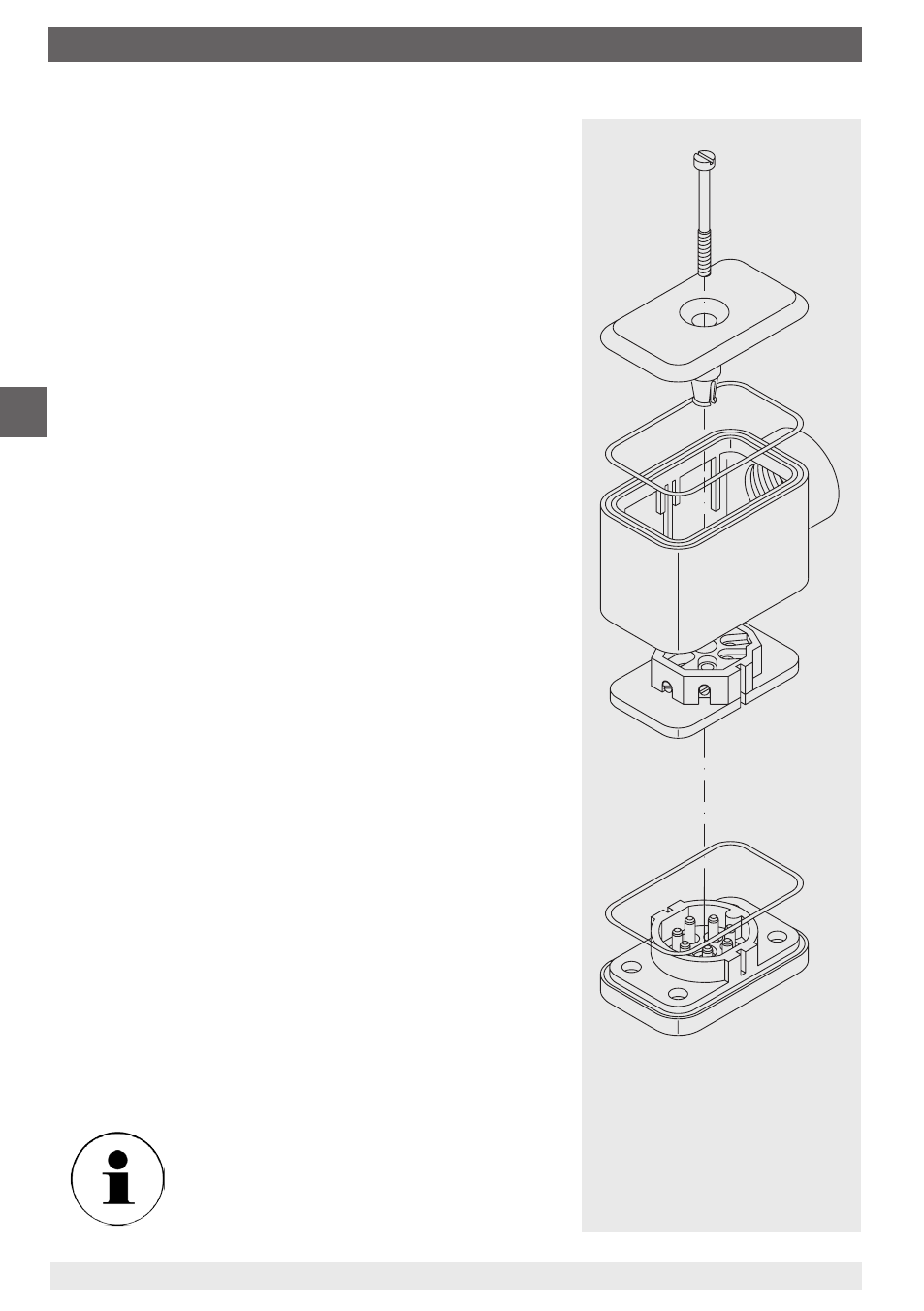

Assicurarsi che le guarnizioni  siano
montate in modo appropriato e sicuro al fine
di mantenere la classe di protezione.
 Vite
 Coperchio della morsettiera
 Scatola della morsettiera
 Inserto
 Base di supporto
 Guarnizioni
