26
11592011.04 06/2014 GB/D/F/I
WIKA Betriebsanleitung Differenzdruckmessgerät Typen 712.15.100, 732.15.100
D
11592649.01AB

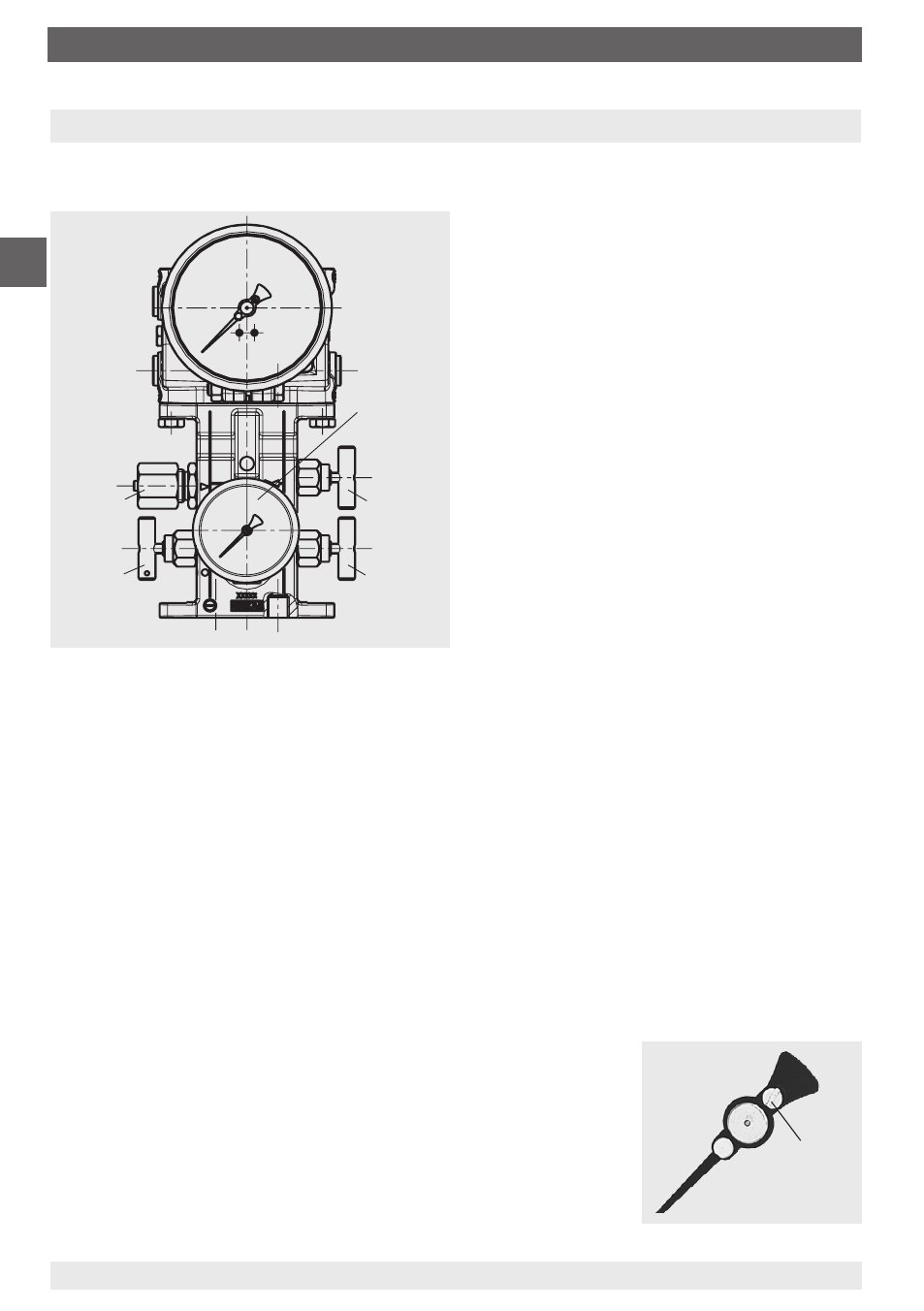

5. Ventilblock mit Betriebsdruckanzeige (Option)
Betriebsdruck-
Messgerät
NG 63
Schlitz-
schraube
Druckausgleichs-
ventil
Absperrventil
j
Absperrventil
i
Prüfanschluss
M20 x 1,5
5. Ventilblock mit Betriebsdruckanzeige (Option)
Der optional anflanschbare kompakte Ventilblock mit Betriebsdruck-Messgerät NG 63
ermöglicht die zentrale Messung von Füllstand und Betriebsdruck in einem Gerät.
„ Absperrung der Messleitungsdrücke ohne
Störung des Betriebsablaufes
- zur Gerätedemontage/-prüfung
- zum Schutz des Gerätes gegen unzu-
lässige Überdruckbelastung bei n-facher
Prüfdruckbelastung von Anlagen
„ Schutz des Gerätes gegen Druckstöße/
-schläge und damit undefinierten
Betriebsverhältnissen
„ Gerätestilllegung, wenn über längere Be-
triebszeiten keine Messung erforderlich,
d.h. nur sporadische Messungen (zur
Erhöhung der Lebensdauer von Differenz-
und Betriebsdruck-Messgeräten mit hoher
Frequenz der Druckwechsel)
„ Rekalibrierung des Differenzdruckmess-
gerätes (Tankinhaltsanzeige)
a) Plus- und Minusabsperrhahn schließen
b) Danach Druckausgleichsventil öffnen,
kurz abwarten und anschließend Druckaus-
gleichsventil wieder verschließen
c) Über zusätzliches G ¼ Innengewinde in der Pluskammer des Messsystems wird
Drucknormal und Druckerzeuger angeschlossen
d) Im Ventilblock auf der Minusseite Prüfanschluss-Schraube entfernen
e) Plusseite kann jetzt mit Druck beaufschlagt werden
f) Nach erfolgter Justage:
- Prüfanschlussschraube wieder schließen
- Drucknormal und Druckerzeuger wieder entfernen und Anschluss verschließen
- zuerst Plus-, dann Minusabsperrhahn langsam öffnen
„ Prüfanschluss M20 x 1,5 für die Überprüfung des Betriebsdruck-Messgerätes
Mit dem Druckausgleichsventil wird eine Nullpunktkontrolle im laufenden Betriebsprozess
(bei geöffnetem Ventil) ermöglicht.
a) Plus- und Minusabsperrhahn schließen
b) Danach Druckausgleichsventil öffnen
„ Der Messstoff strömt von der Seite höheren Druckes nach der Gegenseite, Differenzdruck
am Messgerät fällt auf Null (Differenzdruckanzeige muss auf Null, d.h. in den Bereich des
Nullpunkt-Toleranzbandes gehen, Gerätefunktion ist damit in Ordnung).
„ Bei Abweichung kann eine Nullpunktkorrektur über den
standardmäßig eingebauten Verstellzeiger erfolgen (vorher die
Spannbügel lösen und Sichtscheibe und Dichtung entfernen).
Die Nullpunkt-Verstellung wird durch Verdrehen der Schlitz-
schraube am Verstellzeiger erreicht. Nach erfolgter Nullpunkt-
korrektur Schnappring incl. Sichtscheibe und Dichtung
wieder befestigen und Druckausgleichsventil schließen.
„ Anschließend ist bei Ausführungen mit integriertem Transmitter
auch dessen Nullpunkt zu kontrollieren (siehe Seite 27).
c) Druckausgleichsventil wieder verschließen
d) zuerst Plus-, dann Minusabsperrhahn langsam öffnen
