WIKA Betriebsanleitung Differenzdruckmessgerät Typen 712.15.100, 732.15.100
11592011.04 06/2014 GB/D/F/I
27
D
6. Applikationshinweis ... 8. Transmitter für Füllstandanzeige

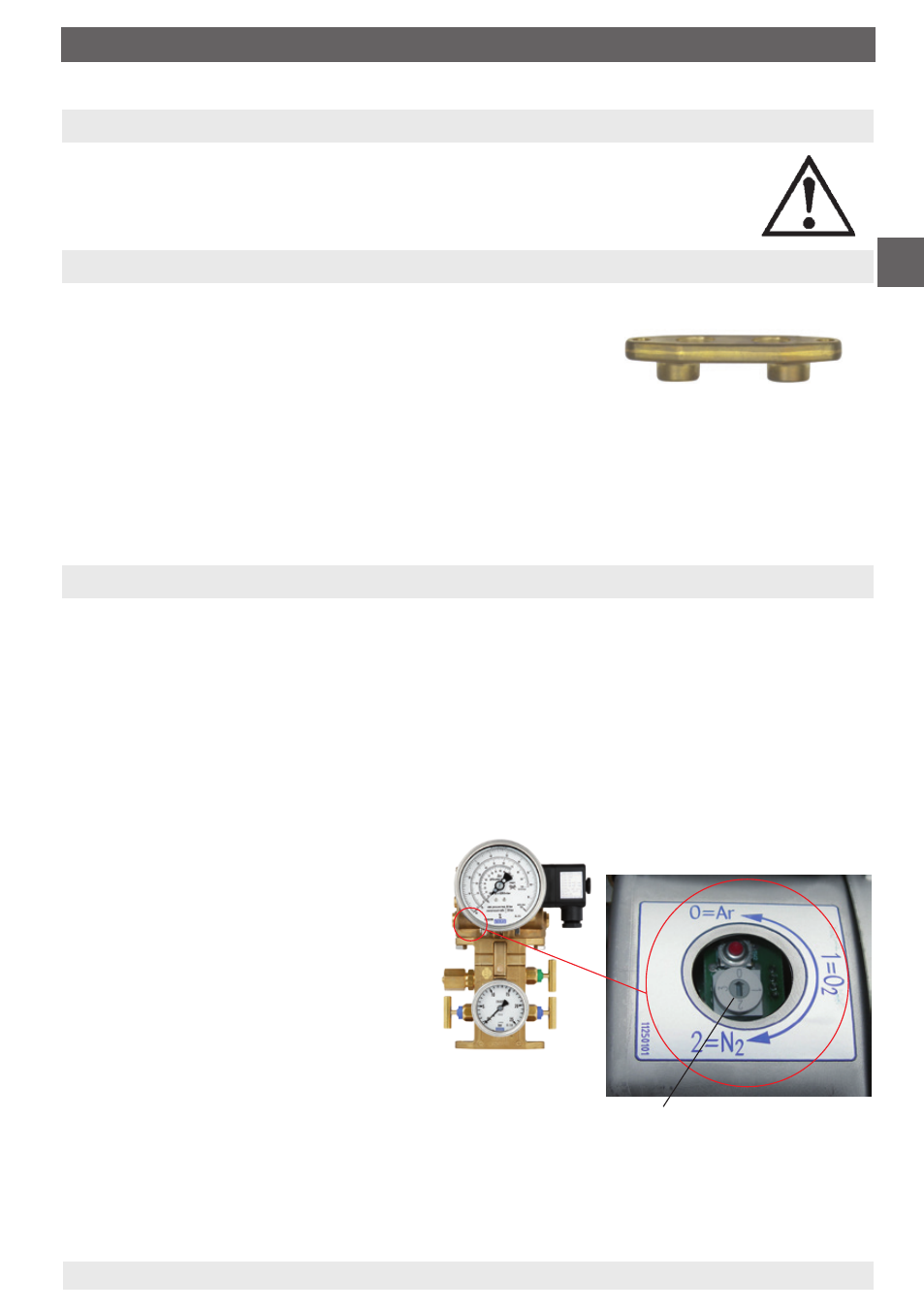

BCD-Schalter (Skalenauswahlschalter) und
Nullpunkt-Taster (Verschlusskappe entfernt)
6. Applikationshinweis
Bei gefährlichen Messstoffen, wie z. B. Sauerstoff, Acetylen, brennbaren
oder giftigen Stoffen, sowie bei Druckbehältern etc., sind über die allgemei-
nen Regeln hinaus die bestehenden Vorschriften/Richtlinien zu beachten.
7. Adapter für Prozessanschluss (Option)
Die Adapter können entweder direkt an das Differenzdruck-
messgerät oder an den Ventilblock angeflanscht werden.
4 verschiedene Prozessanschlüsse stehen zur Auswahl:
„
2 x G 1/4, Innengewinde, Achsabstand 31 mm oder 54 mm
„
2 x 1/4 NPT, Innengewinde, Achsabstand 31 mm oder 54 mm
Bei Einzelbestellung sind alle für die Montage am Differenzdruckmessgerät oder am Ventil-
block erforderlichen Teile im Lieferumfang enthalten:
2 x Sechskantschrauben M8 x 16, 2 x Sechskantschrauben M8 x 28, 2 x Mutter M8 und
2 x O-Ring Dichtung
8. Transmitter für Füllstandanzeige (Option)
„ Standardausführung Typ 891.44
„ Ex-Ausführung Typ 892.44
WIKA Differenzdruckmessgeräte mit integriertem Transmitter Typ 89x.44 verbinden alle
Vorteile einer mechanischen Anzeige vor Ort mit den Forderungen nach einer elektrischen
Signalübertragung für eine moderne Messwerterfassung in der Industrie.
Der Transmitter ist im Gehäuse der Füllstandanzeige integriert. Die Messspanne (elektri-
sches Ausgangssignal) wird automatisch mit der mechanischen Anzeige eingestellt, d.h. die
Skale über 270 Winkelgrade entspricht 4 … 20 mA (siehe Punkt 4. Differenzdruckanzeige).
Bei Mehrfachskalen oder wechselbaren
Steckskalen (Option) kann das darauf
abgestimmte Ausgangssignal von
4 ... 20 mA in einem Mikroprozessor
abgelegt werden.
Durch Verdrehen des optionalen BCD-
Schalters (erreichbar durch Abnehmen
einer Verschlusskappe links seitlich am
Gehäuse) mittels Schraubendreher lässt sich das Aus-
gangssignal auf die gewünschte Gasart umstellen.
Elektrischer Nullpunkt (mit Option BCD-Schalter)
Sollte ein Nullpunktabgleich notwendig werden (z. B. nach erfolgter mechanischer
Nullpunktkorrektur), so ist das Gerät zunächst spannungsfrei zu schalten (Stecker abziehen).
Danach ist die Spannungsversorgung wieder herzustellen (Stecker montieren) und innerhalb
von 30 Sek. der Nullpunkt-Taster für ca. 1 Sek. zu drücken.
