Données techniques Types 891.44 et 892.44 (modèle Ex)
Alimentation U B
pour modèle non Ex DC 12 V < U B ≤ 30 V
pour modèle Ex voir au paragraphe Protection Ex !
Influence de l‘énergie auxil. % du gain/10 V ≤ 0,1
Ondulation résiduelle admiss. % ss ≤ 10
Signal de sortie 4 … 20 mA, 2-fils
Résist. charge max autorisée R A pour modèle non Ex, Type 891.44:
R A ≤ (U B - 12 V) / 0,02 A avec R A en Ω et U B en Volt
pour modèle Ex, Type 892.44:
R A ≤ (U B - 14 V) / 0,02 A avec R A en Ω et U B en Volt
Influence d. l. résistance charge % du gain ≤ 0,1
Réglage du signal de sortie
Point neutre, électr. Remise à zéro en pontant temporairement les bornes 5 et 6 ou pour l‘option
"commutateur de sélection d‘échelle" réglable par bouton-poussoir 1)
Sélection de l‘échelle 4 graduations réglables via commutateur BCD
Linéarité % du gain ≤ 1,0 (réglage du point de coupure)
Température
Températ. ambiante admiss. °C -40 … +80, -40 … +60 pour oxygène
Plage de temp. compensée °C -40 … +80
Coeff. thermique sur
plage compensée
TK moyen du point neutre % du gain/10 K ≤ 0,3
TK moyen du gain % du gain/10 K ≤ 0,3
Protection Ex selon certificat de conformité
BSV 08 ATEX E 018 X pour Type 892.44
Homologation EEx II 2G EEx ia IIC T6
Valeurs maximales de sécurité
Alimentation U i DC 14 … 30 V
Courant de court-circuit I i mA max. 100
Puissance P i W max. 1
Capacité interne C i nF 12
Inductance interne L i mH négligeable
Température du fluide °C -40 … +80, -40 … +60 pour oxygène
Température ambiante °C -40 … +60 (T6)
Conformité-CE E mission de perturbations et résistance aux perturbations selon EN 61326
Branchement électrique Prise câblée (Bornes à vis jusqu‘à 2,5 mm²)
Protection électrique La protection court-circuits et fausse polarité
Degré de protection IP 65 suivant EN 60529 / IEC 529

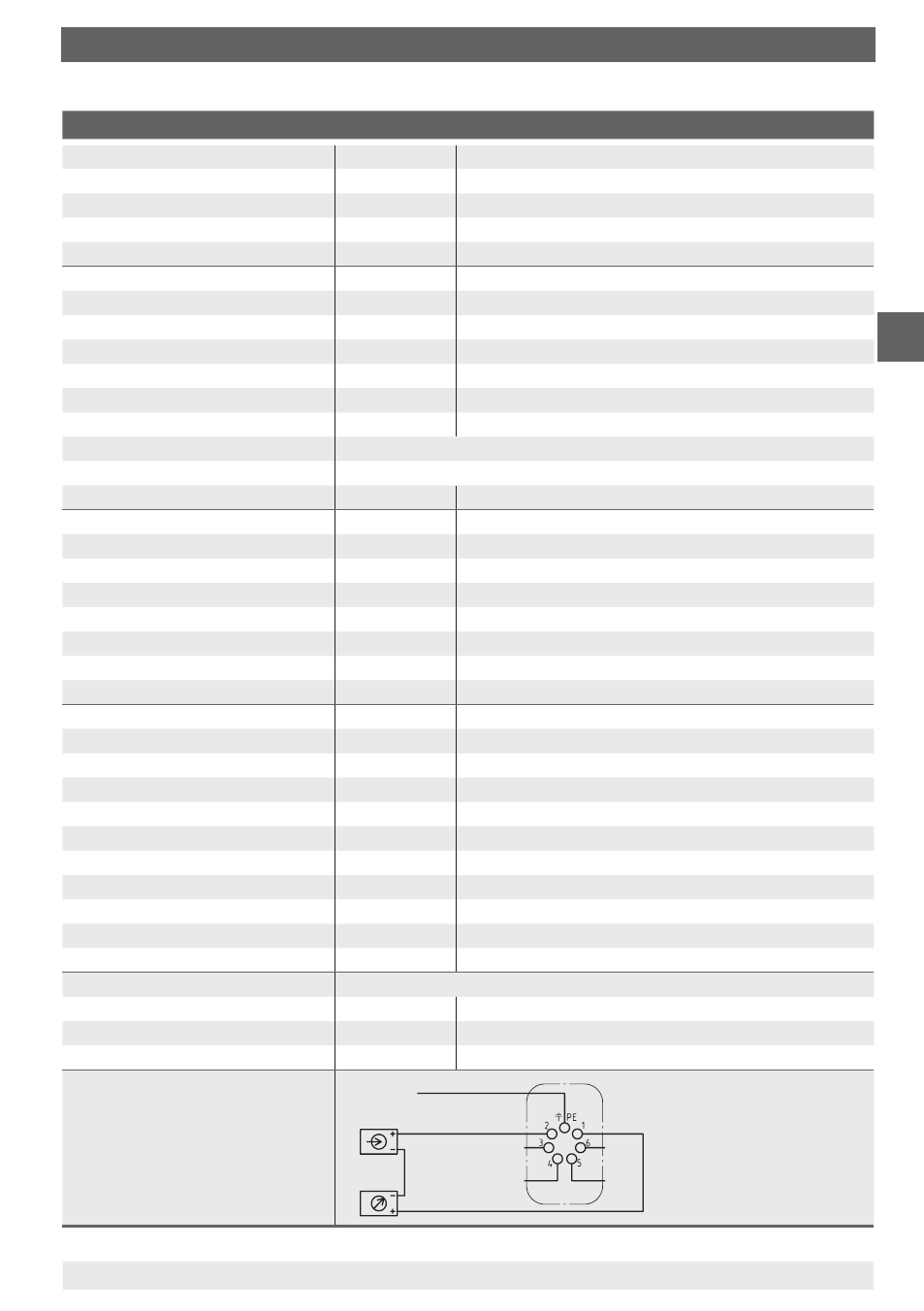

Branchement éléctrique,
2-fils
WIKA mode d‘emploi manomètre pour pression différentielle types 712.15.100, 732.15.100 47
11592011.04 06/2014 GB/D/F/I
F
8. Transmetteur pour indication du niveau
1) Seulement possible en l‘espace de 30 secondes après l‘application de la tension d‘alimentation
Terre, reliée au
boîtier 2)
U B +/Sig+
Bornes 3, 4, 5 et 6: uniquement pour
l‘utilisation interne
2) Ce raccord ne doit pas être utilisé
pour une liaison équipotentielle.
L‘instrument doit être intégré dans la
liaison équipotentielle via le raccord
process.
