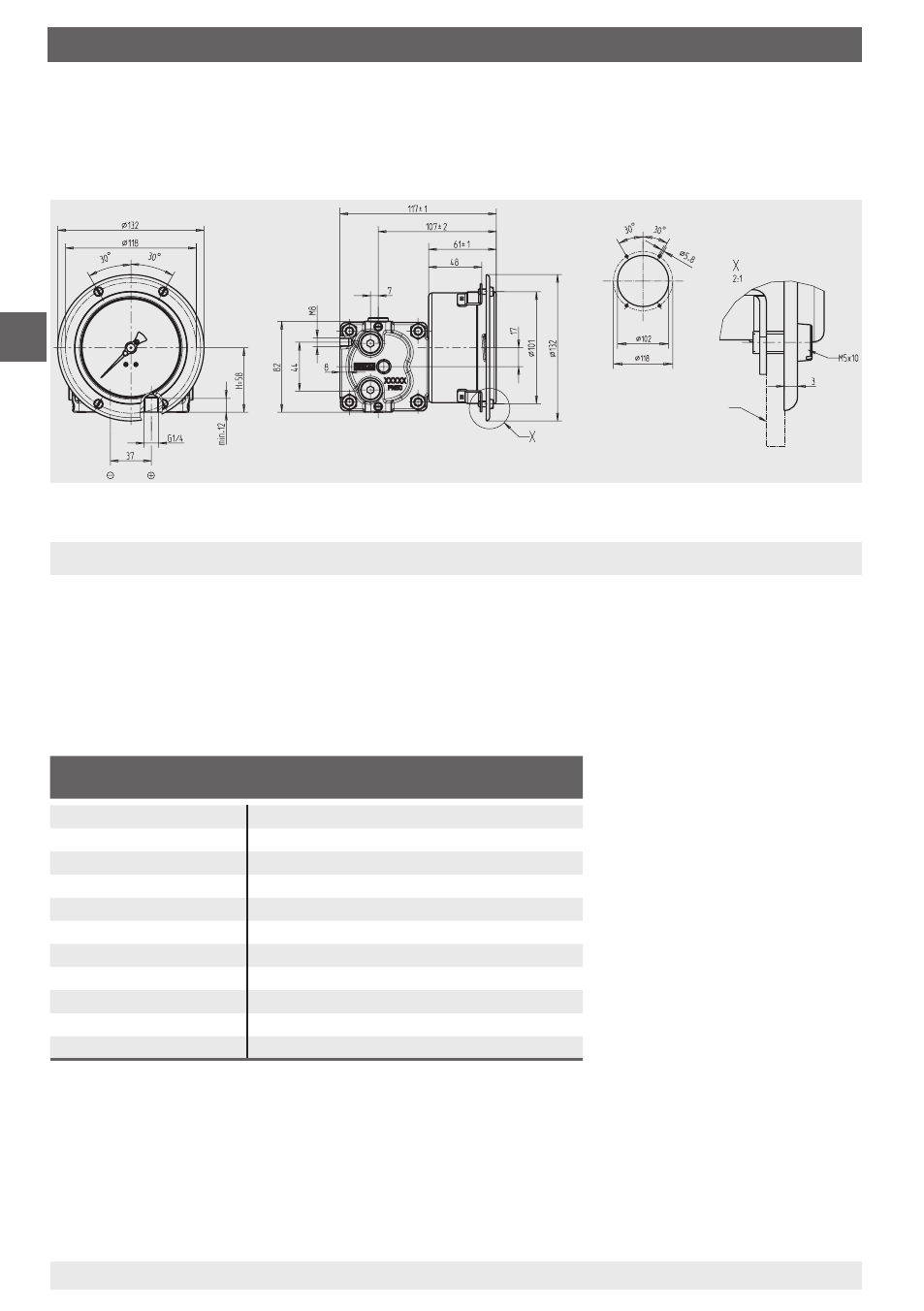

42 WIKA mode d'emploi manomètre pour pression différentielle types 712.15.100, 732.15.100
11592011.04 06/2014 GB/D/F/I
F
Celulle de mesure Etendues de mesure possibles
de à
60 mbar 0 ... 40 mbar - 0 ... 60 mbar
90 mbar 0 ... 60 mbar - 0 ... 90 mbar
120 mbar 0 ... 80 mbar - 0 ... 120 mbar
165 mbar 0 ... 110 mbar - 0 ... 165 mbar
240 mbar 0 ... 160 mbar - 0 ... 240 mbar
330 mbar 0 ... 220 mbar - 0 ... 330 mbar
480 mbar 0 ... 320 mbar - 0 ... 480 mbar
660 mbar 0 ... 440 mbar - 0 ... 660 mbar
975 mbar 0 ... 650 mbar - 0 ... 975 mbar
1.350 mbar 0 ... 900 mbar - 0 ... 1.350 mbar
1.725 mbar 0 ... 1.150 mbar - 0 ... 1.725 mbar
4. Manomètre pour pression différentielle
L‘étendue de mesure du manomètre pour pression différentielle peut en fonction de la cellule
de mesure être réglée selon les limites indiquées dans le tableau suivant. Idéalement, le
réglage doit être effectué sur un banc de test mais il peut également être fait au point de
mesure à l‘aide d‘une pompe manuelle.
Limites de l‘étendue de mesure
3. Installation / 4. Manomètre pour pression différentielle
Option
Encastrement
Découpe du panneau
Panneau
