WIKA Betriebsanleitung Differenzdruckmessgerät Typen 712.15.100, 732.15.100
11592011.04 06/2014 GB/D/F/I
25
D
11557711.01AB
Montage-
bohrungen M8
Druckanschlüsse
G 1/4
Druckanschlüsse G 1/4
Zusätzliche Druckanschlüsse
Drei zusätzliche G ¼ Innengewinde
an Minusmessstoffkammer (rechter
Messzellenflansch bei Ansicht des
Gerätes von hinten) z. B. zum Anschluss
eines Druckschalters, Sicherheitsventiles
oder Messumformers Typ A-10 Cryo bzw.
IS-20
Zwei G ¼ Innengewinde an
Plusmessstoffkammer (linker
Messzellenflansch bei Ansicht
des Gerätes von hinten) z. B. zur
Rekalibrierung
Rechtsdrehen: kleinerer Messbereich
Linksdrehen: größerer Messbereich
Spanneverstellung
Spanneverstellung
Inbus-Schraubendreher
(im Lieferumfang enthalten)
Verschlusskappe zur
Spanneverstellung

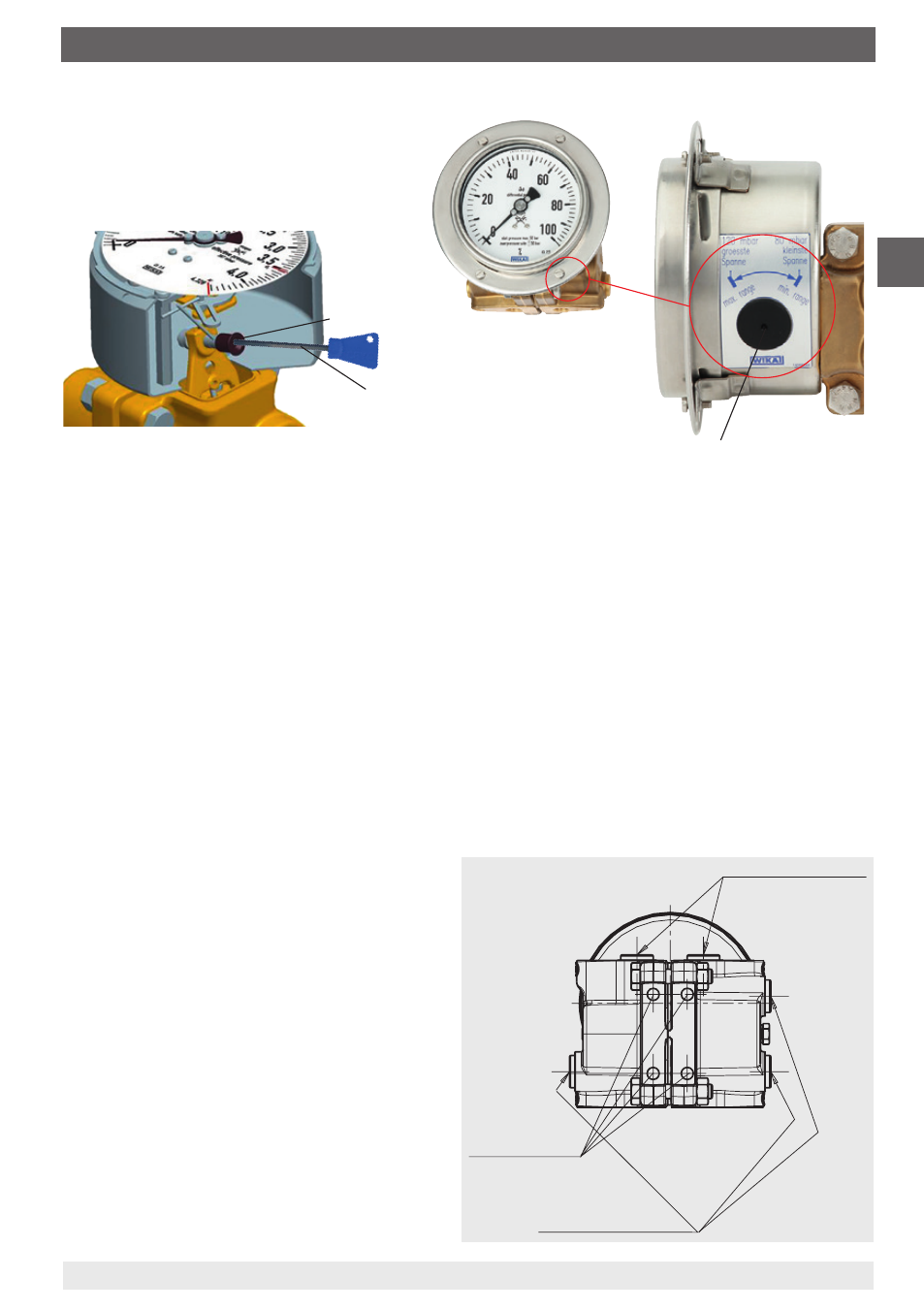

1. Die Spanneverstellung ist am Gehäuseumfang bei 4 Uhr durch Abnehmen der Verschluss-
kappe zugänglich.
2. Das Gerät mit dem gewünschten Nenndruck beaufschlagen.
3. Mittels Inbus-Schraubendreher (SW 3 mm) in die Trichterführung eintauchen und durch
Rechts- (kleinerer Messbereich) oder Linksdrehen (größerer Messbereich) den Zeiger auf
Endwert verstellen. Danach ist das Messgerät bereits auf den gewünschten Messbereich
eingestellt.
4. Ist das Messgerät mit einem Ferngeber Typ 89x.44 ausgerüstet (siehe Seite 27), so ist mit
dieser Prozedur auch das Ausgangssignal auf den neuen Messbereich eingestellt.
5. Nach Beendigung der Einstellung ist das Gerät wieder mit der Verschlusskappe zu
verschließen.
4. Differenzdruckanzeige
