11592649.01AB

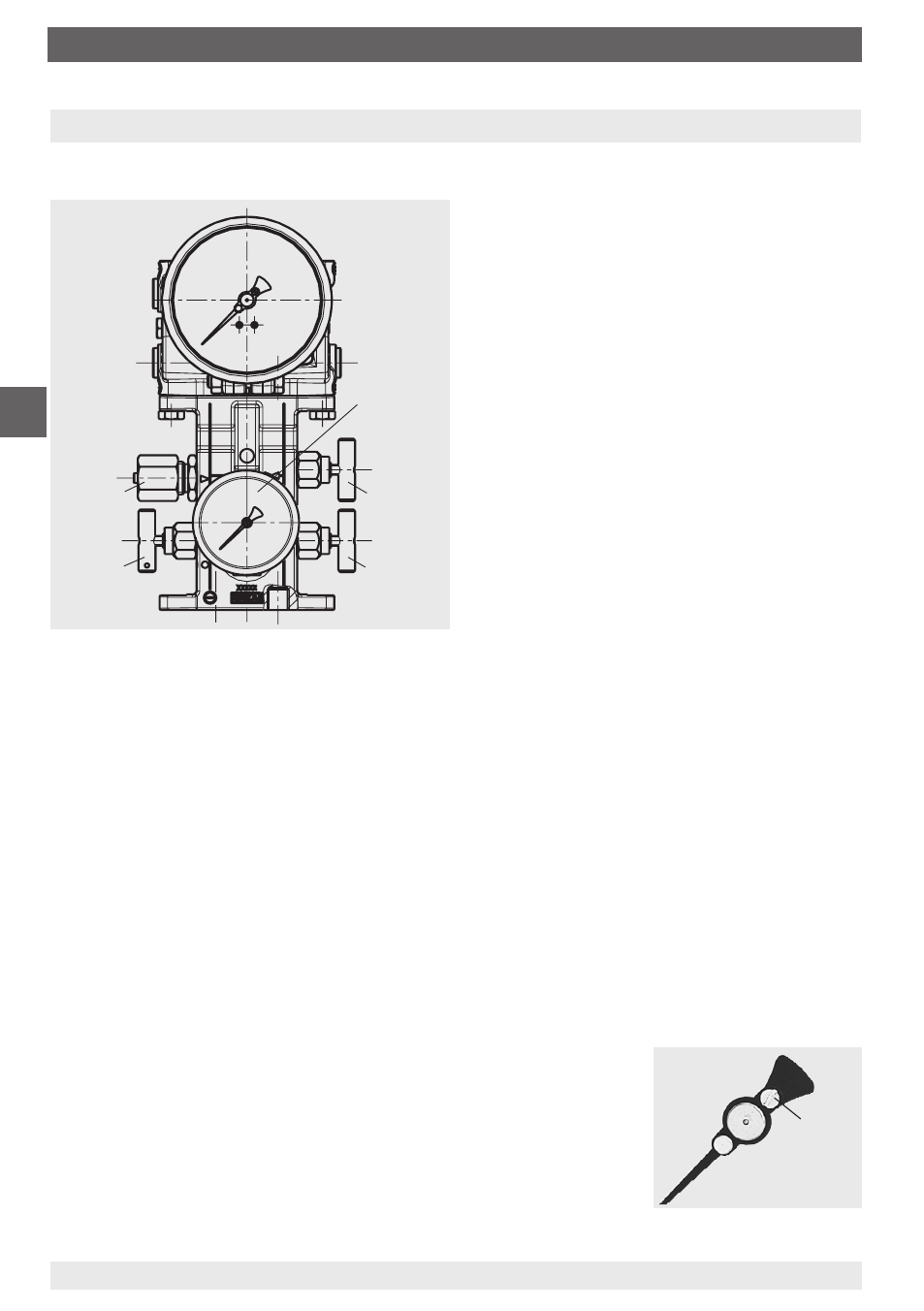

5. Blocco valvole con manometro per pressione statica (opzionale)
Manometro per
la pressione di
lavoro
DN 63
Vite con
testa a
intaglio
Valvola di
equalizzazione
della pressione
Valvola di
chiusura
j
Valvola di
chiusura
i
Presa di controllo
M20 x 1,5
5. Blocco valvole con manometro per pressione statica (opzionale)
L’opzionale blocco valvole compatto e flangiato per un manometro per la pressione statica
DN 63 permette di misurare il livello e la pressione di lavoro in un unico strumento.
„ Per isolare le pressioni di sistema senza
interrompere il processo, permettere lo
smontaggio/controllo del manometro e
proteggere il manometro da sovrapressione
nel caso di prove di pressione nell'impianto
con una pressione n-volte superiore.
„
Per proteggere il manometro da colpi
d'ariete/picchi di pressione e quindi da
condizioni di impiego non definite
„ Per esclusione del manometro se le
misurazioni non sono necessarie per lunghi
periodi, cioè se le misurazioni sono neces-
sarie solo occasionalmente (per aumentare
la vita media di questi manometri diffe-
renziali e per pressione di lavoro con alta
variazione della pressione).
„ Ricalibratura dei manometri differenziali
(indicazione del volume del serbatoio)
a) Chiudere le valvole positive e negative di
esclusione
b) Dopodiché aprire la valvola di equalizzazione della pressione, attendere per un breve
periodo di tempo e poi chiudere di nuovo la valvola di equalizzazione della pressione
c) Collegare il dispositivo di pressione standard e la pompa di calibrazione utilizzando
l'attacco femmina G ¼ supplementare nella camera di misura positiva del sistema di misura
d) Smontare la vite dell'attacco di prova dal lato negativo del blocco valvole
e) Il lato positivo può quindi essere pressurizzato
f) Dopo la regolazione:
- Stringere la vite di scarico dell’aria
- Scollegare il dispositivo di pressione standard e la pompa di calibrazione e chiudere l'attacco
- Aprire lentamente prima la valvola per manometro positiva e poi quella negativa
„ Attacco di prova M20 x 1,5 per controllare il manometro per la pressione statica
La valvola di equalizzazione della pressione permette di controllare il punto zero durante il
funzionamento (a valvola aperta).
a) Chiudere le valvole positive e negative di esclusione
b) Dopodiché aprire la valvola di equalizzazione della pressione
„ Mentre il fluido scorre dal lato con la pressione alta all'altro lato, la pressione differenziale nel
manometro scende a zero (l'indicazione della pressione differenziale deve essere su zero,
cioè entro il range di tolleranza dello zero che indica che il manometro funziona correttamente).
„ Lo zero può essere regolato utilizzando l'indice regolabile standard
(smontare prima il fermaglio a scatto, il trasparente e l'anello di
fissaggio). Ruotare la vite con testa a intaglio sull'indice regolabile
per regolare il punto zero. Dopo la regolazione del punto zero,
montare di nuovo il fermaglio a scatto, il trasparente e l'anello di
fissaggio e chiudere di nuovo la valvola di equalizzazione della
pressione.
„ Successivamente, controllare il punto zero delle versioni con
trasmettitore integrato (vedi pagina 59).
c) Chiudere la valvola di equalizzazione della pressione
d) Aprire lentamente prima la valvola per manometro positiva e poi quella negativa
