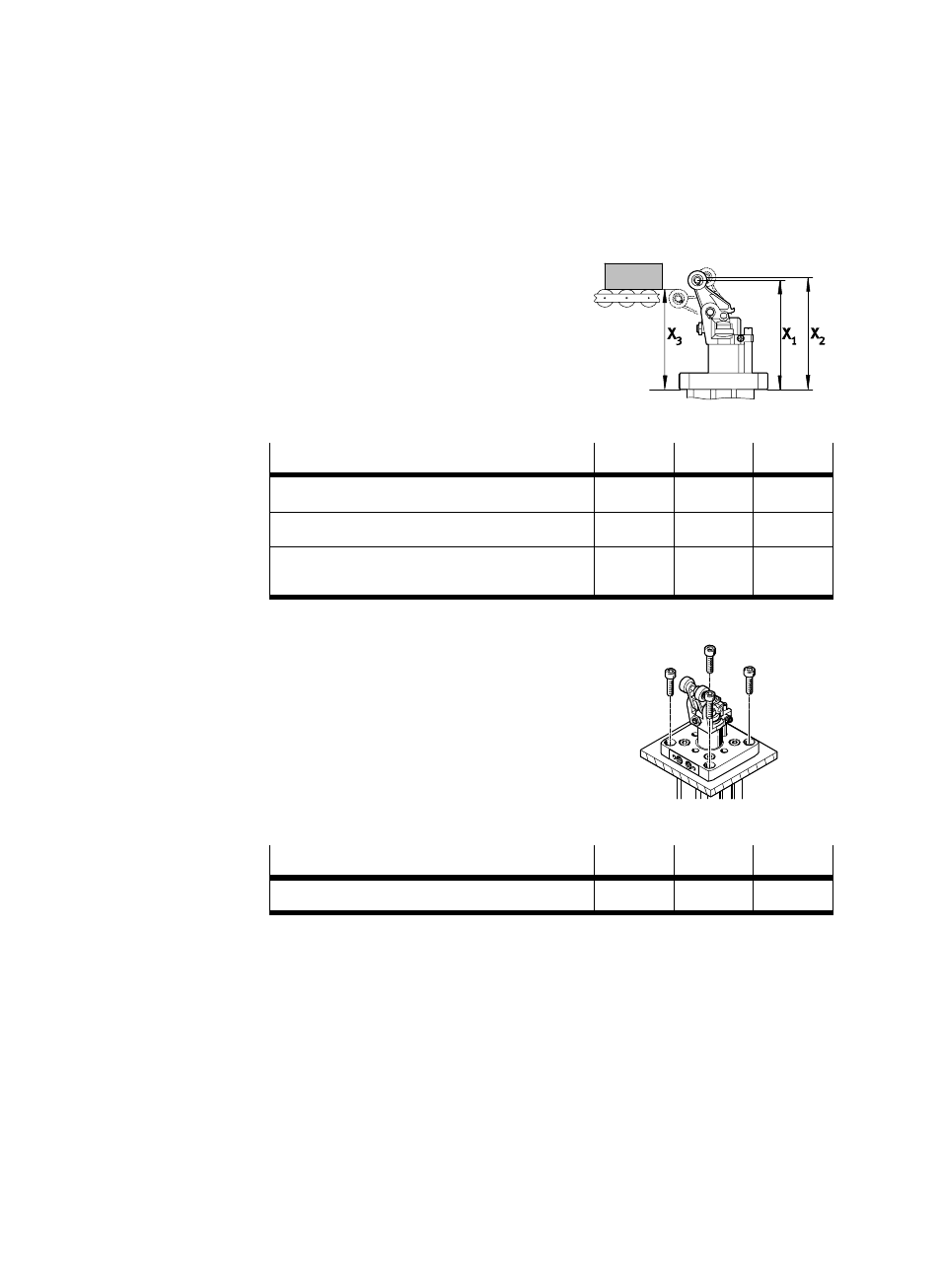

S Berücksichtigen Sie die Abstände X
1
, X
2
und X
3
, bezogen auf die Flanschunterseite
als Montageebene des Stopperzylinders.
DFST 50 63 80
X
1
(ausgefahren, ohne Last) [mm] 112,5 129,5 152
X
2
(ausgefahren, durchgedrückt) [mm] 118 134 159
X
3
(min. zul. Abstand zur Paletten−
unterseite) [mm] 107,5 123 144
Bild 11
S Befestigen Sie den DFST am AnschlussĆ
flansch mit vier Zylinderkopfschrauben.
DFST 50 63 80
Empfohlene Schraubengröße M8x20 M10x30 M12x25
Bild 10
Bild 12
