Page 45: 6mise en service
DFST
Festo DFST 0710NH
45

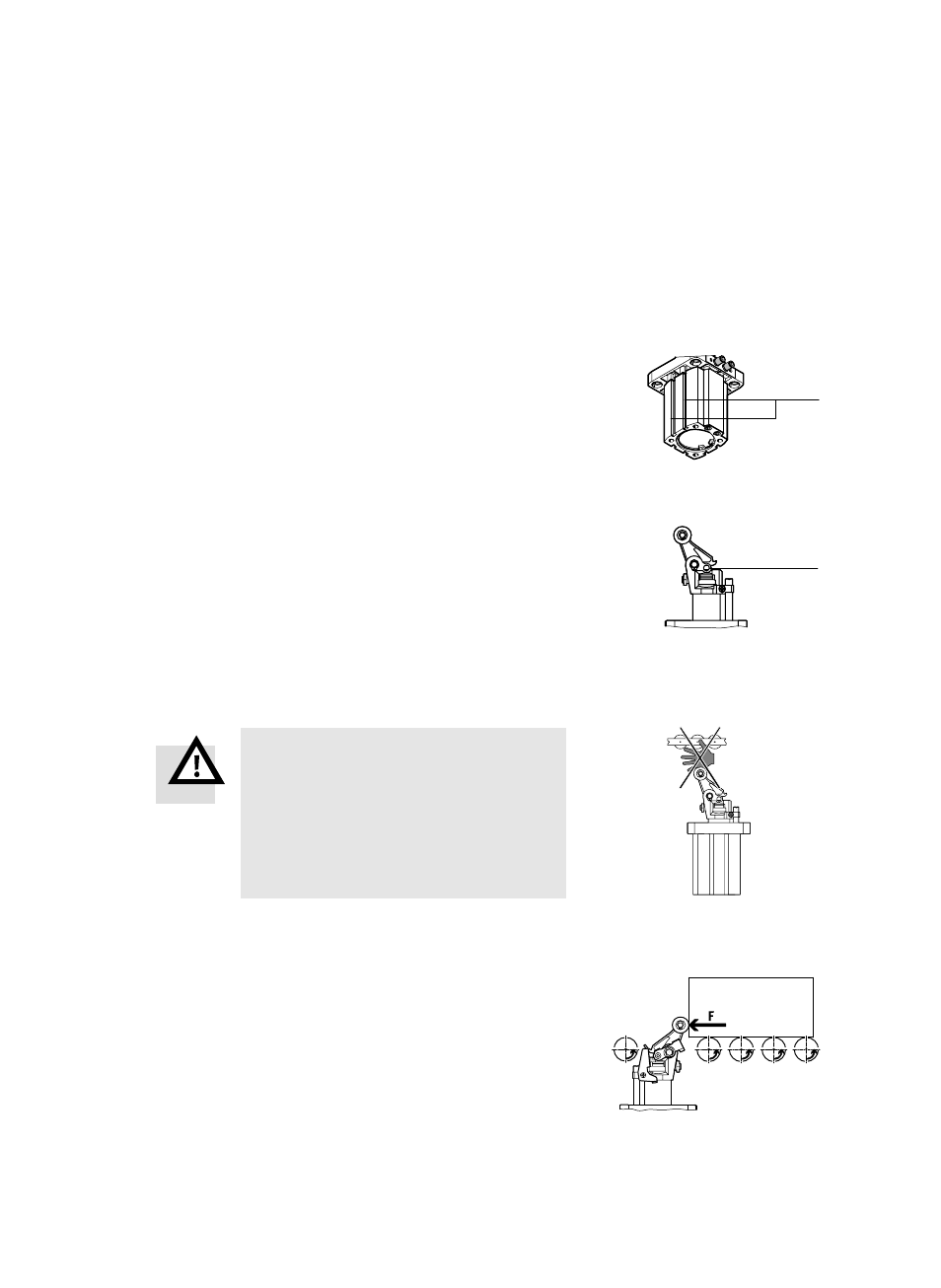

Montage électrique
Pour la détection de la
position du piston :
S
Déplacer les capteurs de proximité
(èĂAccessoires) dans les rainures
aJ.
Pour la détection de la
position du levier
basculant :
S
Visser un capteur de proximité inductif
(èĂAccessoires) dans le trou taraudé
6.
6
Mise en service
Avertissement
Risque d’écrasement dы а une tige de
piston sortie.
S S’assurer que personne ne pénètre
dans la zone de déplacement du DFST
et qu’aucun objet étranger ne s’y
trouve.
S
Mettre l’ensemble de l’installation lenteĆ
ment sous pression.
S
S’assurer que la force de poussée F qui
pousse le levier basculant jusqu’en posiĆ
tion de fin de course après l’impact ne
descend pas sous les valeurs minimales.
La position de fin de course pourrait alors
ne pas être atteinte (è Caractéristiques
techniques).
Fig. 16
aJ
Fig. 17
6
Fig. 18
Fig. 19
