DFST
Festo DFST 0710NH
43

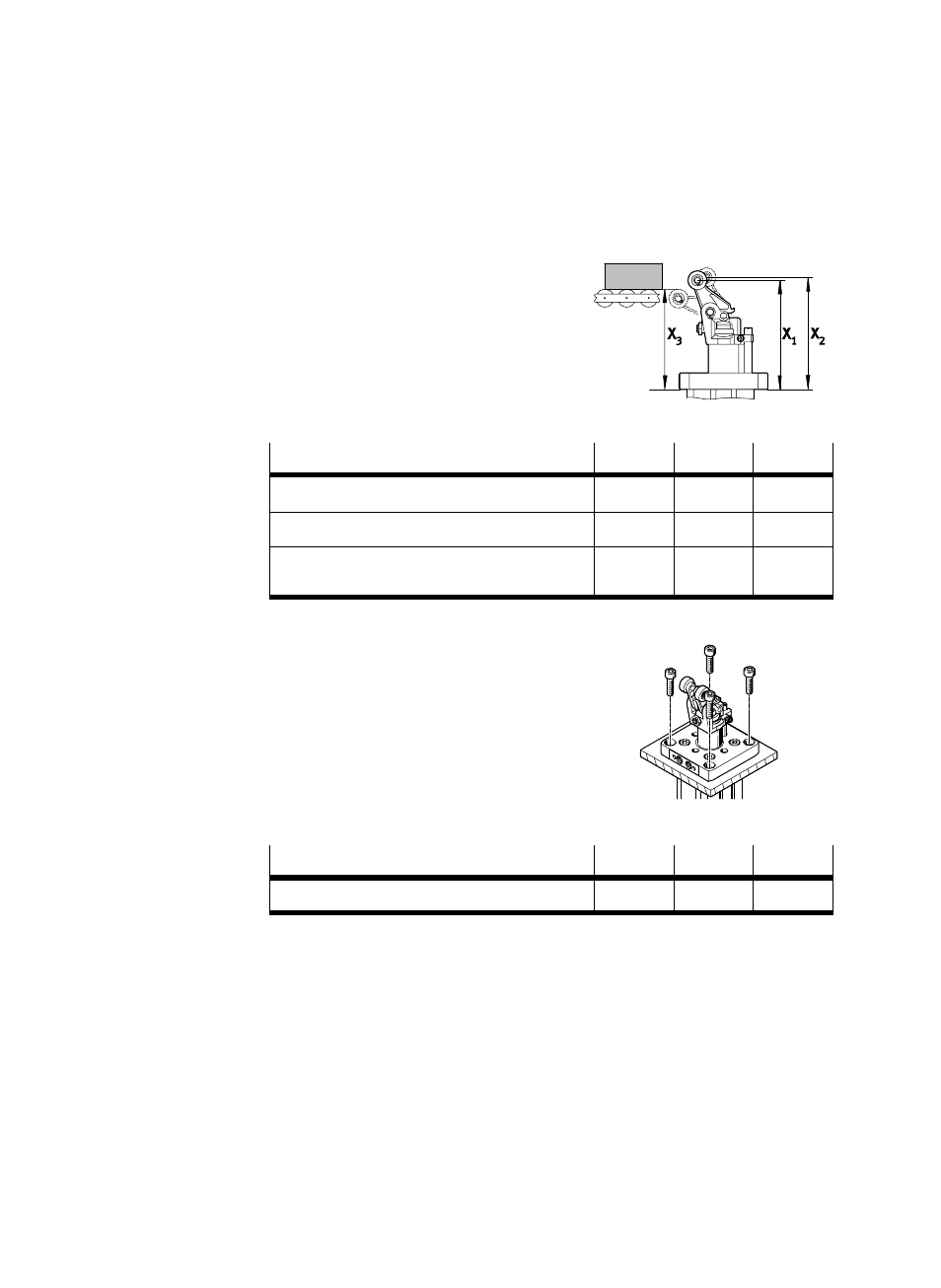

S Respecter les écarts X
1
, X
2
et X
3
par
rapport au dessous du flasque pour
repérer le niveau de montage du vérin
bloqueur.
DFST 50 63 80
X
1
(sorti, sans charge) [mm] 112,5 129,5 152
X
2
(sorti, pressé) [mm] 118 134 159
X
3
(écart min. adm. avec la face
inférieure de la palette) [mm] 107,5 123 144
Fig. 11
S Fixer le DFST au flasque de fixation à
l’aide de quatre vis à tête cylindrique.
DFST 50 63 80
Tailles de vis recommandées M8x20 M10x30 M12x25
Fig. 10
Fig. 12
