DFST
Festo DFST 0710NH
68

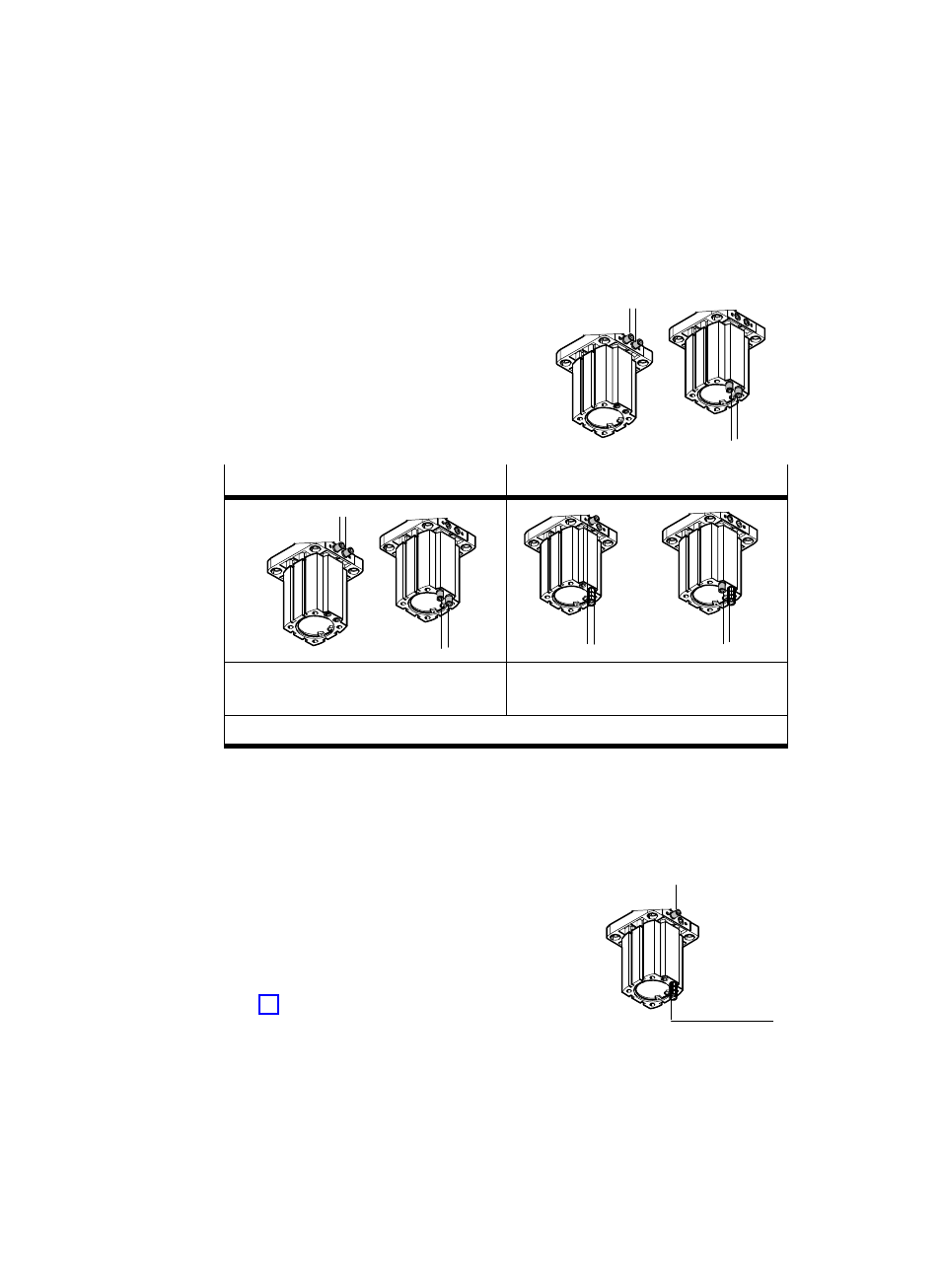

Pneumatisk inkoppling
S Välj ett av följande anslutningssätt:
[A] Anslutning på flänsen
[B] Anslutning underifrån
S Ta bort eventuella täcklock från
tryckluftsanslutningarna.
Dubbelverkande Enkelverkande 1)
2 1
2 1
2 1 2 1
1 Kolvstången körs ut
2 Kolvstången körs in 1 Avluftning
2 Kolvstången körs in
1) Ej möjligt vid varianterna DFST−...− D/DL utan fjädrande återställning
Bild 14
S Utför följande steg:
1. Flytta gängstiften vid behov. Säkra
gängstiften med skruvtätningsmedel.
2. Vid användning som enkelverkande
cylinder: Vrid en ljuddämpare
(èĂTillbehör) i tryckluftsanslutning
1
på undersidan.
3. Anslut tryckluftsanslutningarna på DFST
enligt Bild 14 (t.ex. dubbelverkande med
en 5/2−ventil, enkelverkande med en
3/2−ventil).
Bild 13
[A] [B]
2 1
2 1
Bild 15
2
1
