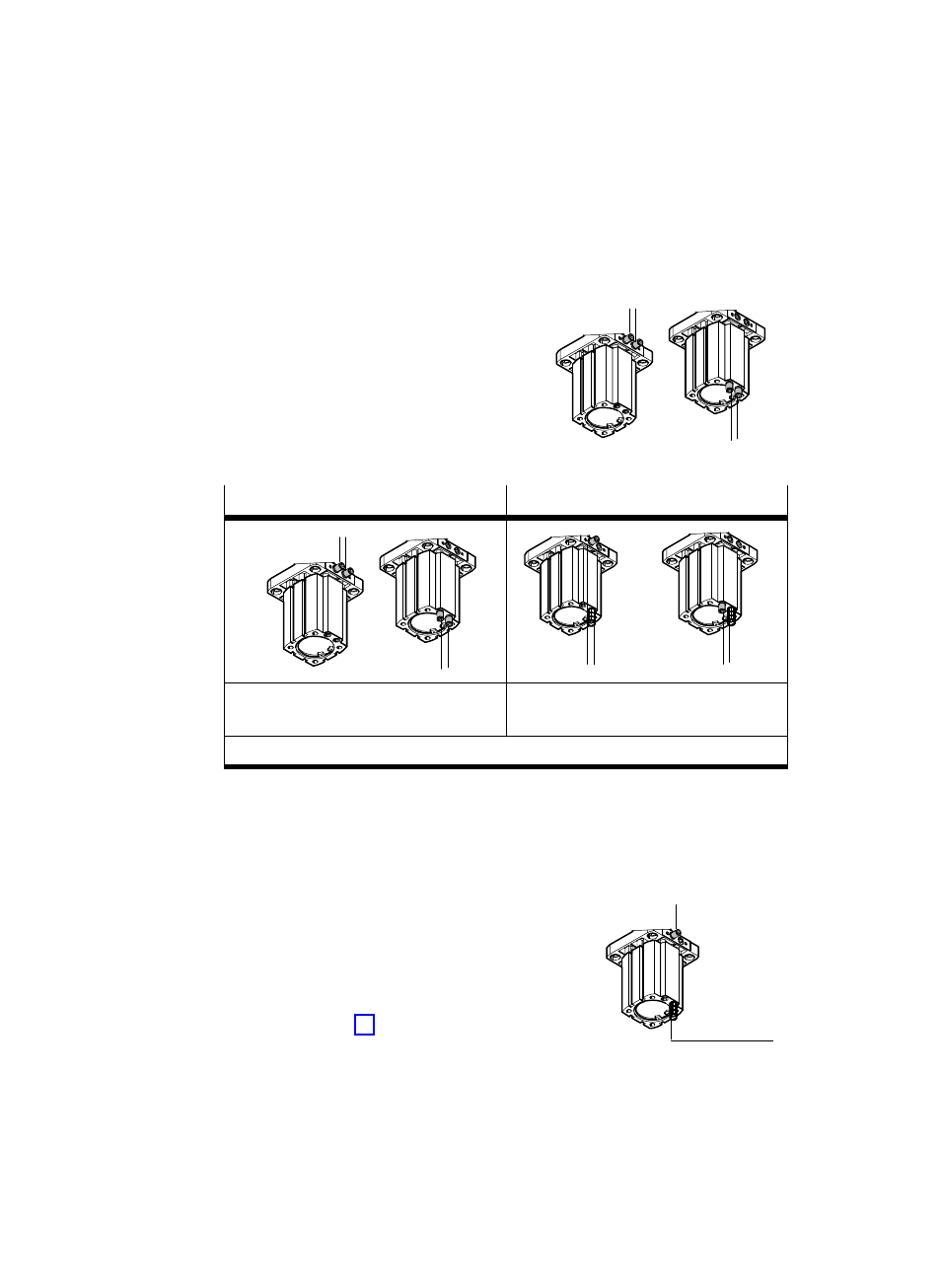

Montaggio delle parti pneumatiche
S Scegliere uno dei seguenti tipi di attacco:
[A] attacco sulla flangia
[B] attacco dal basso
S Eventualmente rimuovere gli elementi di
chiusura sugli attacchi di alimentazione.
A doppio effetto A semplice effetto 1)
2 1
2 1
2 1 2 1
1 lo stelo esce
2 lo stelo rientra
1 scarico della pressione
2 lo stelo rientra
1) Non possibile con variante DFST−...− D/DL senza ritorno a molla
Fig. 14
S Eseguire i seguenti passi operativi:
1. Cambiare posizione ai perni filettati (se necessario). Ermetizzare i perni
filettati con un apposito prodotto ermetizzante per viti.
2. Impiego come cilindro a semplice effetto:
Sul lato inferiore girare un silenziatore
(è Accessori) nell’attacco di alimentaĆ
zione
1.
3. Collegare i tubi pneumatici agli attacchi
del DFST indicati in Fig. 14
(ad es. a doppio effetto con una valvola
a 5/2 vie o a semplice effetto con una
valvola a 3/2 vie).
Fig. 13
[A] [B]
2 1
2 1
Fig. 15
2
1
