La decelerazione è troppo forte se il prodotto rimbalza immediatamente o
richiede troppo tempo per premere la leva unidirezionale.
La decelerazione è troppo
dolce se la leva urta violentemente quando
raggiunge la posizione di fine corsa.
Girare il dado zigrinato 7 Reazione
ć in senso antiorario la decelerazione aumenta 1)
ć in senso orario la decelerazione diminuisce
1) Girando oltre il punto di decelerazione massimo, la decelerazione diventa
minima e aumenta nuovamente girando ulteriormente in senso antiorario
Fig. 23
S Fissare nuovamente la vite con il dado autobloccante (A).
La coppia di serraggio è:
ć 1,5 Nm (per DFST−50)
ć 2 Nm (per DFST−63/80)
S Terminare la prova di funzionamento una volta eseguite tutte le regolazioni.
7 Manutenzione
Pulizia
S Scaricare la pressione nel DFST.
S Pulire il DFST solo con uno straccio
morbido.
Sono ammessi tutti i detergenti non
abrasivi.
Dopo la pulizia ingrassare i seguenti
componenti con LUB−KC1:
ć perno di pressione aA e
ć stelo 3
ć perno della leva aB
ć asta di guida 7
ć con dispositivo di bloccaggio della leva unidirezionale: tutti i supporti delle
parti in movimento.

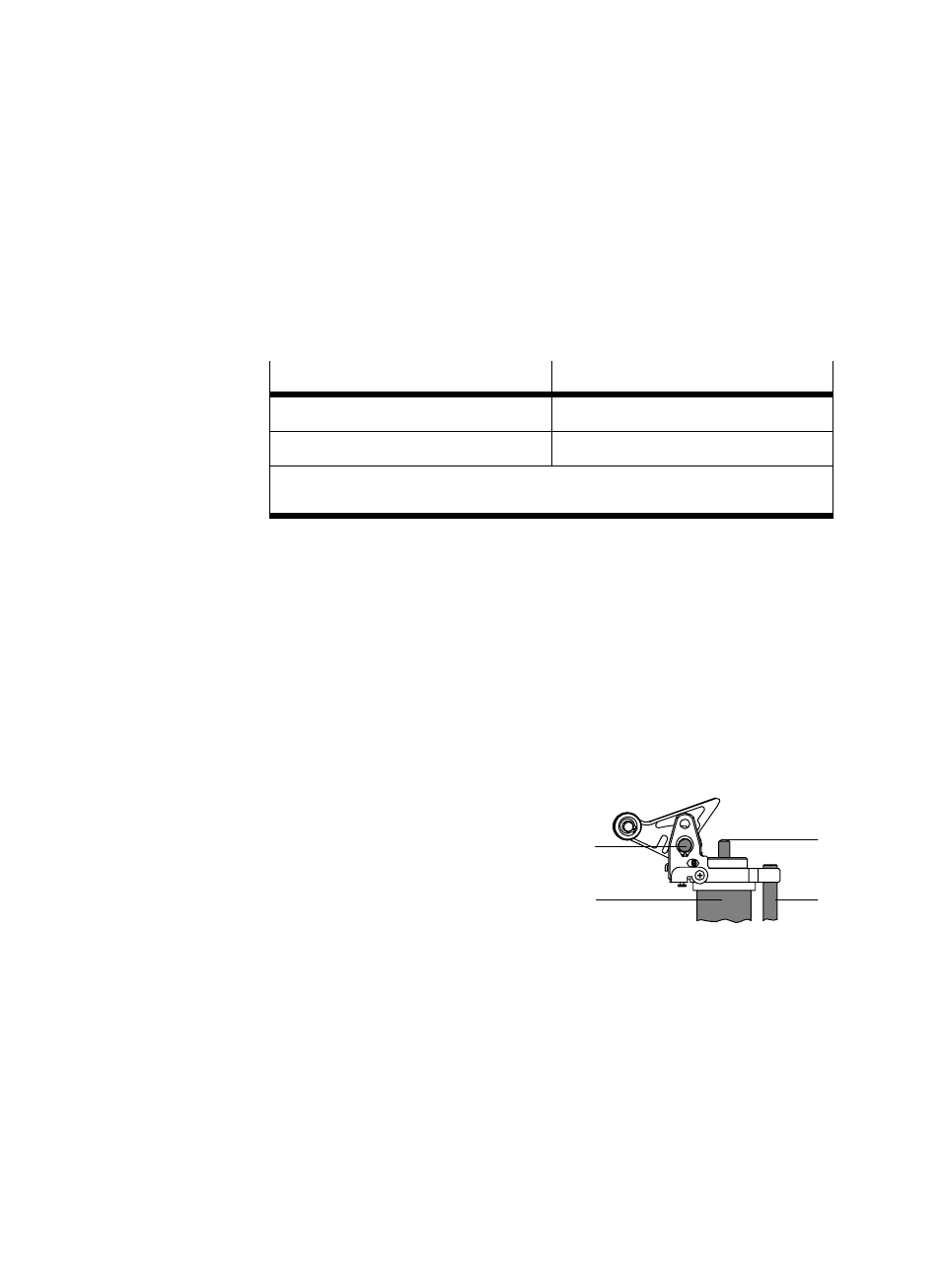

Fig. 24
aA
7 3
aB
